Μετασχηματιστής με στύλο

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified

Όλες οι κατηγορίες

Μετασχηματιστής τύπων πετρελαίου

Μετασχηματιστής χύτευσης σπείρας

Τριφασικός ξηρός μετασχηματιστής τύπων

Τριφασικός μετασχηματιστής απομόνωσης

Μετασχηματιστής απομόνωσης UPS

Ιατρικός μετασχηματιστής απομόνωσης

Βιομηχανικός μετασχηματιστής ελέγχου

Μετασχηματιστής ελέγχου ενιαίας φάσης

Σπειροειδής μετασχηματιστής απομόνωσης

Τριφασικός αυτόματος μετασχηματιστής

Τριφασικός αντιδραστήρας

Επικοινωνήστε μαζί μας

Mr. Steven

steven@winley-electric.com

86-18650108051

Επικοινωνήστε τώρα

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified

Ονομασία μάρκας:	WINLEY
Αριθμός μοντέλου:	Δ-15/13.8
Τροποποιημένο:	1 μονάδα
τιμή:	$1000-$10000
Πληροφορίες συσκευασίας:	θήκη από κόντρα πλακέ
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

UL/cUL, CE, ISO

Τύπος μετασχηματιστή:

Μετασχηματιστής τοποθετημένος σε στύλο

Φάση:

Μονόκλινο

Ικανότητα:

15 KVA

Πρωτεύουσα τάση:

13856 GrdY/8000

Δευτερεύουσα Τάση:

120/240

Συχνότητα:

Υλικό περιέλιξης:

Αλουμίνιο

Πρότυπο:

Πρότυπο CSA C2.2-06

Δυνατότητα προσφοράς:

1000set/μήνα

Περιγραφή του προϊόντος

Μετασχηματιστής ισχύος 15kva 13.8kv έως 120v Μετασχηματιστής ισχύος βυθισμένος σε λάδι CSA C2.2-06 Standard cUL Certified

Ο μονοφασικός μετασχηματιστής Winley Electric είναι ειδικά κατασκευασμένος για αξιόπιστη εξωτερική διανομή στα δίκτυα της Βόρειας Αμερικής.Σχεδιασμένα και κατασκευασμένα σύμφωνα με τις απαιτήσεις CSA και διαθέτουν πιστοποίηση cUL, αυτή η συμβατική μονάδα που τοποθετείται σε στύλο παρέχει αξιόπιστη απόδοση, ασφάλεια και ευκολία εγκατάστασης για εφαρμογές κοινής ωφέλειας και δημοτικών υπηρεσιών.

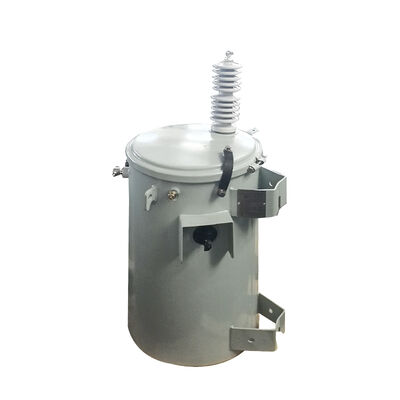

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 0

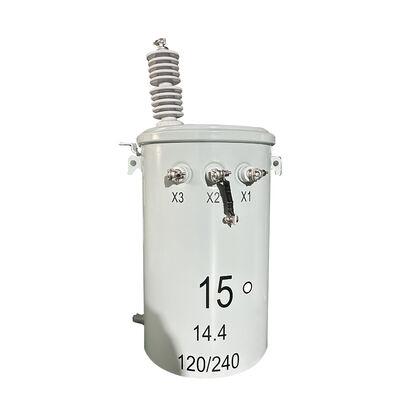

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 1

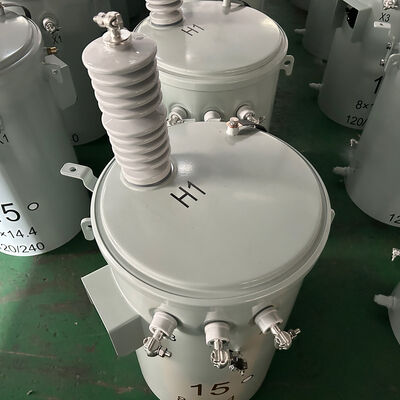

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 2

Κύρια δεδομένα

- Όχι, όχι, όχι.	Τμήμα	ΕΝΩΡΙΑ	Ειδικότητα	ΣΗΜΕΙΩΣΗ
1	Τύπος	~	ΠΑΡΑΓΜΑΤΙΚΟ	συμβατικός τύπος
2	Ονομαστική ικανότητα	kVA	15
3	Αριθμός φάσης	~	Μία φάση
4	Πρωτογενής τάση	V	13856GrdY/8000	Γεωργιζόμενη Wye
5	Δευτερογενής τάση	V	120/240
6	Ομάδα διανυσμάτων	~	Επτά
7	Τύπος ακουστικής επαφής	~	Ακτινοβολία εκτός κυκλώματος
8	Πεδίο απόκτησης	%	±2*2.5
9	Μέθοδος ψύξης	~	ΟΝΑΝ
10	Διορισμένη συχνότητα	Hz	60
11	Τάξη μόνωσης	~	Α(105°C)
12	Αύξηση της θερμοκρασίας	Κ	65
13	Υλικό επικάλυψης	~	Αλουμίνιο/Αλουμίνιο
14	Υλικό πυρήνα	~	χάλυβα πυριτίου
15	Υγρά μόνωσης	~	Ορυκτό λάδι
16	Διάσταση	χμ	430510950	μόνο για αναφορά
17	Βάρος	χιλιόγραμμο	140	μόνο για αναφορά
18	Κατάσταση λειτουργίας	~	εξωτερικά
19	Επίπεδο της θάλασσας	m	≤ 1000
20	Τύπος	~	CSA C2.2-06/CSA 802

Σχεδίαση

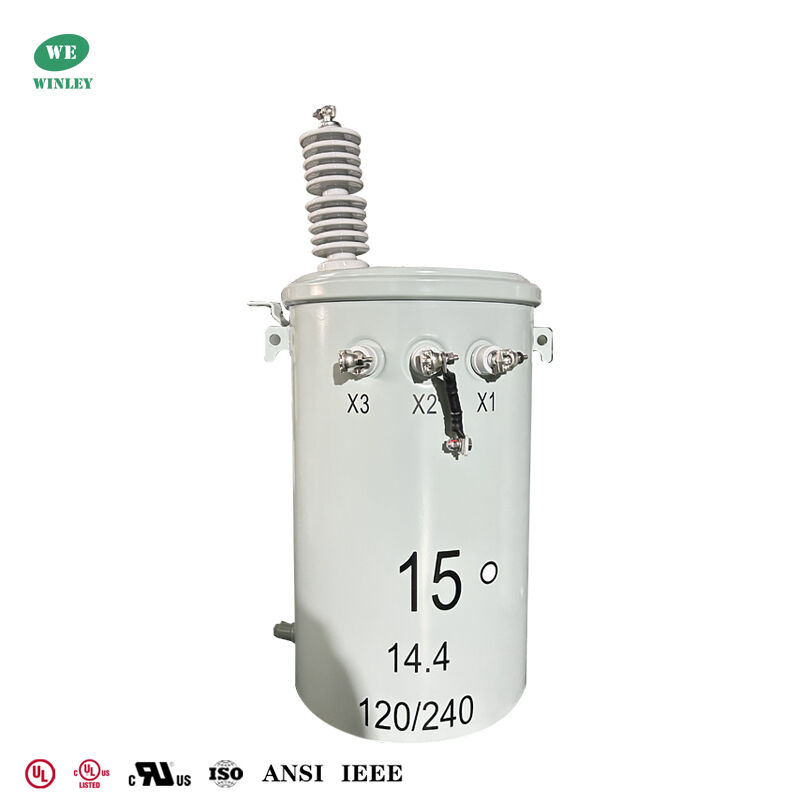

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 3

Βασικά χαρακτηριστικά

Συμμόρφωση με το CSA: Σχεδιασμένο για να πληροί τα πρότυπα CSA C2.2‐06 / CSA 802.
cUL certificated: Ελέγχονται από το εργοστάσιο και έχουν πιστοποιηθεί από το cUL για την αποδοχή στην αγορά του Καναδά και των ΗΠΑ.
Συνηθισμένη σχεδίαση με τοποθέτηση σε στύλο, βελτιστοποιημένη για υπαίθρια λειτουργία και μακροχρόνια αξιοπιστία.
Μονόφασμα, ονομαστική ισχύς 15 kVA, ιδανικό για οικιακή και μικρή εμπορική διανομή.
Γεωργιζόμενο κύριο ρεύμα: 13.856 V GrdY / 8.000 V για συμβατότητα με κοινά συστήματα διανομής.
Δευτερογενής: 120/240 V με πρόσθετη πολικότητα και ομάδα φορέα Ii6 για τυποποιημένη χρήση στη Βόρεια Αμερική.
Σκληρή μόνωση και ψύξη: ψύξη ONAN, κατηγορία μόνωσης Α (105 °C), αύξηση θερμοκρασίας 65 K.
Ανθεκτική κατασκευή: καλυμμένη ατσάλινη δεξαμενή με γκρίζο χρώμα Munsell 5BG και υλικό μόνωσης από ορυκτό λάδι.

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 4

Προδιαγραφές

10kva-333kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι
Ονομαστική κεφαλαιακή αξία (kVA)	Υψηλή	Χαμηλή τάση (v)	Σύμβολο σύνδεσης	Τύπος	Αντίσταση βραχυκυκλώματος (%)	Αποτελεσματικότητα
	Τετάρτη					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	ΙΙ0, ΙΙ6	ΙΕΗΕ/ANSI/ DOE	10,8 έως 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

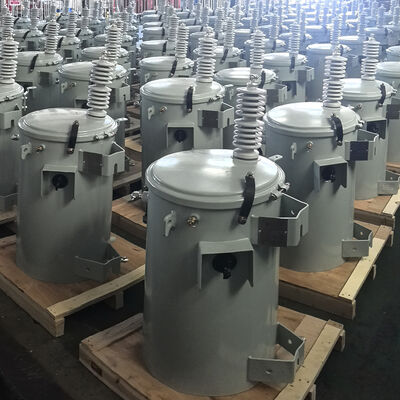

Διαδικασία παραγωγής

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 6

Μετασχηματιστής 15kva Pole Mounted 13,8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 7

Συμπεράσματα

Το πρότυπο CSA της Winley Electric, cUL certified single‑phase pole‑mounted transformer combines proven electrical performance with certified safety and rugged outdoor construction—making it a dependable choice for utilities and contractors requiring CSA compliance and cUL qualification.
