Μετασχηματιστής 1500 KVA Τριφασικός Επίγειος με 7-Βαθμίδων Εκτός Κυκλώματος Διακλάδωση, Προσαρμογή Πολλαπλών Τάσεων και Μονωτήρες Πορσελάνης Γείωσης

Ονομασία μάρκας:	WINLEY
Αριθμός μοντέλου:	ZGS-1500/35
Τροποποιημένο:	1ος
τιμή:	$5000-$150000
Πληροφορίες συσκευασίας:	θήκη από κόντρα πλακέ
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

UL/cUL,CE,ISO

Τύπος μετασχηματιστή:

Μετασχηματιστής τοποθετημένου μαξιλαριού

Φάση:

Τριών φάσεων

Τύπος τροφοδοσίας:

Τροφοδοσία βρόχου

Ικανότητα:

1500 KVA

Πρωτογενή τάση:

34.5KV

Δευτερεύουσα τάση:

208Y/120

Κλάση ψύξης:

Onan? Αυτοπροσώπως

Αξιολογήσεις αποδοτικότητας:

DOE 2016 , CSA , ANSI/IEEE

Δυνατότητα προσφοράς:

1000set/μήνα

Επισημαίνω:

Μετασχηματιστής Pad Mounted με 7-Επίπεδα Εκτός Κυκλώματος Διαβάθμισης

Μετασχηματιστής Εμβαπτισμένος σε Λάδι με Προσαρμογή Πολλαπλών Τάσεων

Τριφασικός Μετασχηματιστής με Γείωση Πορσελάνης

Περιγραφή του προϊόντος

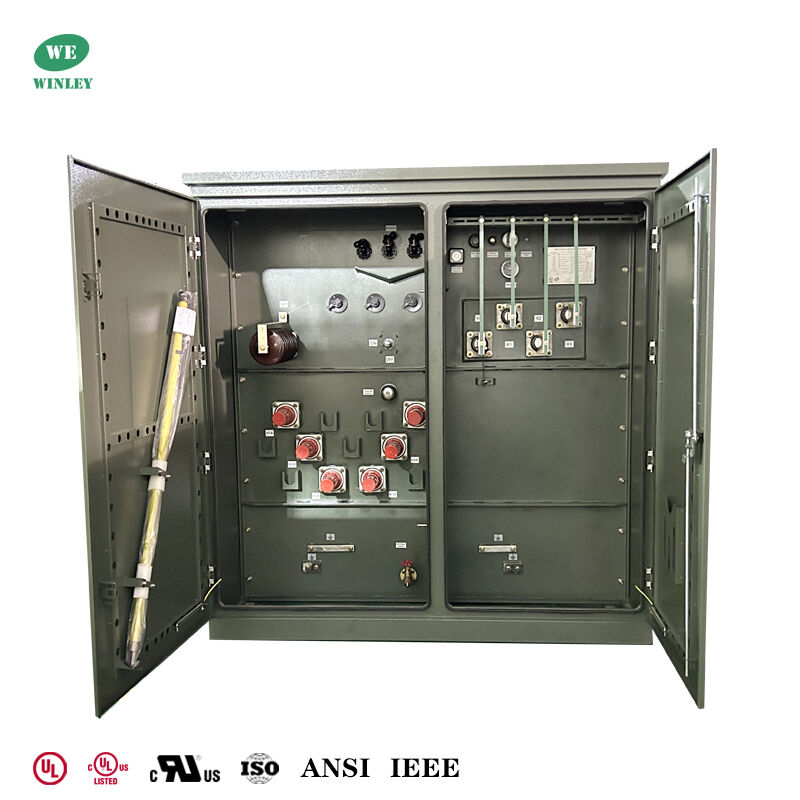

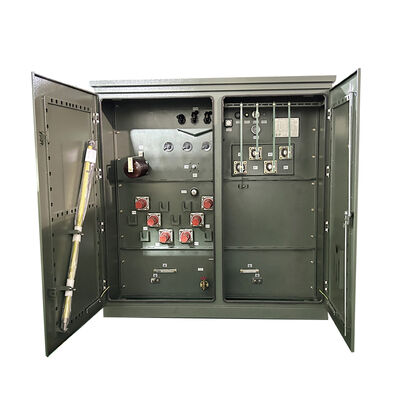

1500kVA Τρεις φάσεις τοποθετημένος μετασχηματιστής πετρελαίου βυθισμένο βήμα προς τα κάτω 34500v έως 208v 120v νεκρός μετασχηματιστής τοποθετημένος μπροστά

Ο μετασχηματιστής 1500kVA της WINLEY είναι ένας εξοπλισμός διανομής ενέργειας υψηλής απόδοσης που έχει σχεδιαστεί για αποτελεσματική και αξιόπιστη μετάδοση ηλεκτρικής ενέργειας.

Με την υιοθέτηση δομής τροφοδοσίας κυκλώματος, είναι κατάλληλη τόσο για εσωτερικά όσο και για εξωτερικά σενάρια εγκατάστασης, καλύπτοντας τις ανάγκες παροχής ενέργειας διαφόρων βιομηχανικών, εμπορικών και κατοικιακών περιοχών.

Η ευπροσάρμοστη προσαρμογή πολλαπλών τάσεων, αυστηρή συμμόρφωση με τα διεθνή πρότυπα ANSI, έγκυρη πιστοποίηση UL/cUL,και αφιερωμένο γείωση πορσελάνη βούσκα για αυξημένη ασφάλεια - όλα αυτά μαζί το κάνουν μια κορυφαία επιλογή για τα σύγχρονα συστήματα διανομής ενέργειας που απαιτούν ασφάλεια, συμβατότητα και αξιοπιστία.

Βασικές τεχνικές προδιαγραφές

- Όχι, όχι, όχι.	Πληροφορίες	Μονάδα	Προδιαγραφές
1	Τύπος	~	Εγκατασκευασμένο σε πλακέτα, τροφοδοσία με βρόχο
2	Ονομαστική ικανότητα	kVA	1500
3	Αριθμός φάσης	~	3
4	Πρωτογενής τάση	V	34500
4	Πρωτογενής βούσκωση	~	(6) 35KV κλάση 200A Κουβάρι 1 κομμάτι + (1) H0 Κουβάρι πορσελάνης
4	ΒΙΛ	kV	150
5	Δευτερογενής τάση	V	208Y/120
5	Δευτερογενής θήκη	~	(4) 10τρυπές σπαθί
5	ΒΙΛ	kV	30
6	Τύπος ακουστικής επαφής	~	εκτός κύκλου
7	Πεδίο απόκτησης	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Μέθοδος ψύξης	~	ΟΝΑΝ
9	Διορισμένη συχνότητα	Hz	60
10	Ομάδα διανυσμάτων	~	Dyn1
11	Τάξη μόνωσης	~	Α
12	Αύξηση της θερμοκρασίας	°C	65/60 (ελαιόλαδο περιστροφής)

Τεχνικά σχέδια

Τυπική διαμόρφωση

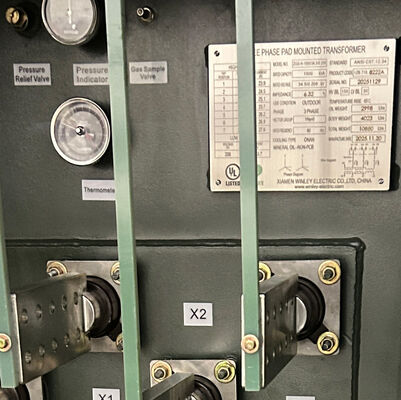

Ο μετασχηματιστής είναι εξοπλισμένος με ένα πλήρες σύνολο εξαρτημάτων για την εξασφάλιση ασφαλούς και σταθερής λειτουργίας, συμπεριλαμβανομένων:
Δύο θέσεις διακόπτη διακοπής
Αποχέτευση με βαλβίδα δειγματοληψίας στην πλευρά HV (υψηλής τάσης)
Θερματόμετρο
Μετρητής επιπέδου υγρού
Μετρητής κενού πίεσης
Βαλβίδα ανάρτησης πίεσης
Φυτέλιση ξιφολόγχης και φυτέλιση περιορισμού ρεύματος στην πλευρά HV
36KV υπό συσσωρευτή λάδι με διακόπτη ISO
Ειδικό τερματικό γείωσης που ταιριάζει με το χάλυβα χάλυβα H0 γείωσης: εξασφαλίζει στενή σύνδεση με το βουτύριο, μειώνει την αντίσταση επαφής,και εγγυάται συνεχή και αξιόπιστη επίδοση γείωσης.

Βασικά χαρακτηριστικά του προϊόντος

Ένα από τα σημαντικότερα πλεονεκτήματα αυτού του μετασχηματιστή είναι το 7-επίπεδο εύρος εκτός κυκλώματος (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V).Αυτό το ευρύ φάσμα τάσης επιτρέπει στον εξοπλισμό να προσαρμόζεται απρόσκοπτα σε διαφορετικές διακυμάνσεις τάσης δικτύου και σε διαφορετικά σενάρια εφαρμογής - είτε πρόκειται για βιομηχανικά πάρκα με απαιτήσεις υψηλής τάσης, εμπορικά κέντρα που απαιτούν σταθερή παροχή μεσαίας τάσης ή κατοικημένες περιοχές με συνήθεις ανάγκες χαμηλής τάσης.Το σχεδιασμό απόσπασης εκτός κυκλώματος εξασφαλίζει ασφαλή και βολική ρύθμιση τάσης χωρίς διακοπή της συνολικής τροφοδοσίας ρεύματος, βελτιώνοντας σημαντικά την ευελιξία και την εφαρμογή του μετασχηματιστή σε περίπλοκα περιβάλλοντα δικτύου ηλεκτρικής ενέργειας.

Βελτιωμένη ασφάλεια μέσω της γείωσης της πορσελάνης

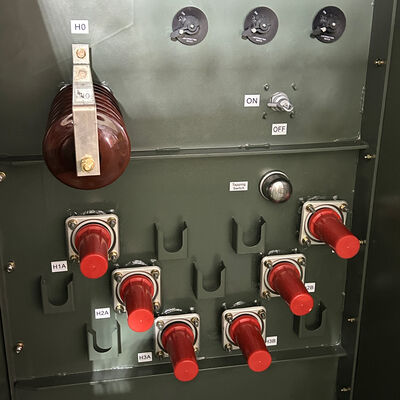

Το ειδικό φουσκωτό πορσελάνης γείωσης H0 είναι ένα βασικό χαρακτηριστικό ασφάλειας, με πολυεπίπεδη προστασία:
Υψηλότερη μόνωση: κεραμική υψηλής καθαρότητας, αντίσταση ≥1000MΩ (25°C), απομονώνει τα τερματικά για να αποφευχθούν βραχυκυκλώματα.
Σοβαρή προσαρμοστικότητα: Επικάλυψη κατά της ρύπανσης, ανθεκτικότητα σε σκληρά στοιχεία, σταθερότητα σε -40 °C ~ 85 °C / υγρασία ≥ 95%.
Αξιόπιστη σύνδεση: εσωτερική τρύπα ακριβείας ταιριάζει με τερματικά χαλκού, αντίσταση ≤ 0,01Ω, γρήγορη εκφόρτιση ρεύματος σφάλματος.
Μακροχρόνια διάρκεια ζωής: κεραμικό (ανθεκτικό στην φθορά / γήρανση, UL94 V-0), ≥ 20 χρόνια λειτουργίας, μειώνει το κόστος συντήρησης.

Λεπτομερείς προδιαγραφές

Δυναμικότητα ονομαστικής ισχύος (KVA)	Υψηλή τάση (KV)	Χαμηλή τάση (V)	Απώλεια χωρίς φορτίο (W)	Απώλεια επί φορτίου (W)	Υψόμετρο (mm)	Βαθμός (mm)	Διάμετρο (mm)	Βάρος (kg)	Βάρος (λιβρά)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ή άλλα	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240	180	1250	1430	910	1930	645	1422
150KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	280	2200	1530	980	1510	989	2180
300KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	480	3650	1680	1080	1660	1415	3119
500KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	680	5100	1790	1160	1810	1905	4200
750KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	980	7500	2030	1300	2030	2755	6074
1000KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	1150	10300	1854	1549	1651	3235	7132
1500KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	1640	14500	2150	1570	2210	5835	12864
2000KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	2160	20645	2220	1600	2380	6430	14175
2500KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	2680	23786	2330	1650	3070	8865	19544
3000KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	3300	30300	2460	1850	3260	11300	24912
3735KVA	Το ίδιο όπως επάνω.	Το ίδιο όπως επάνω.	4125	37875	2680	2060	4080	14400	31746

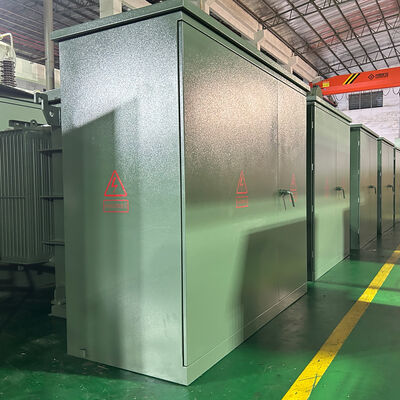

Διαδικασία παραγωγής
