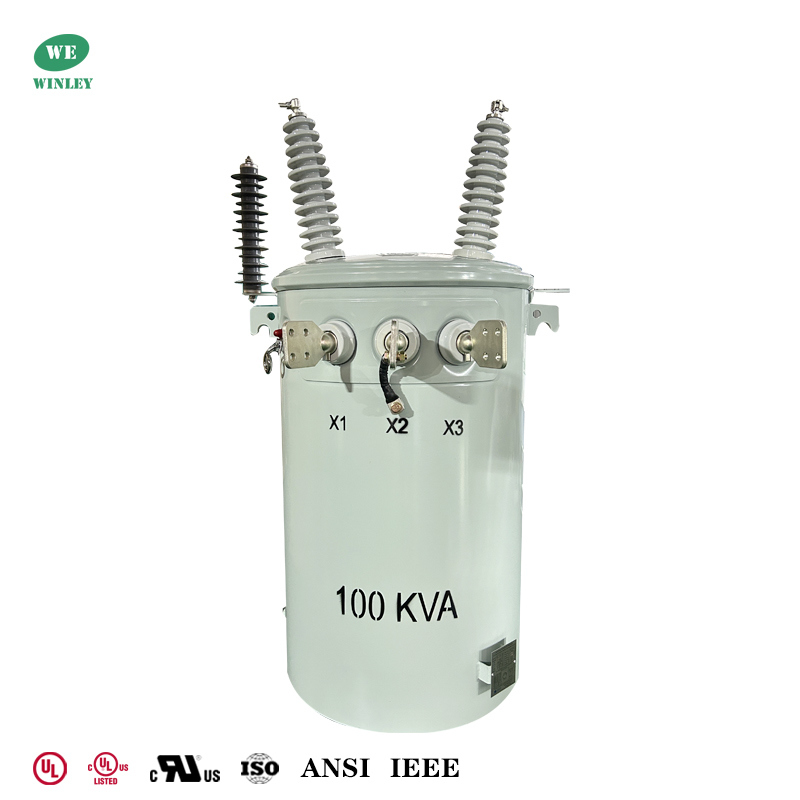

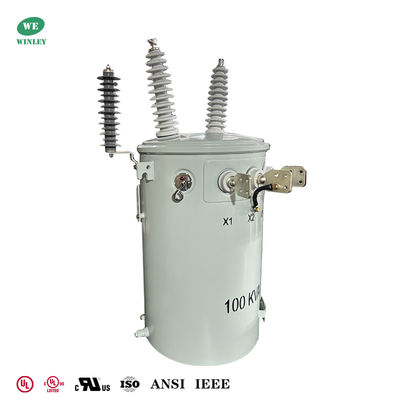

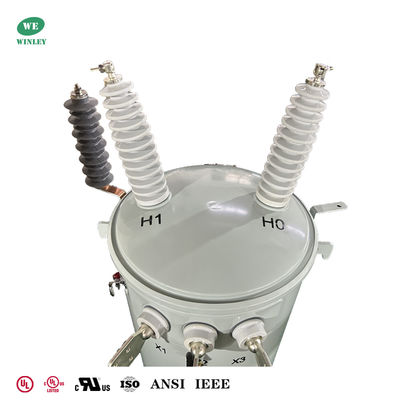

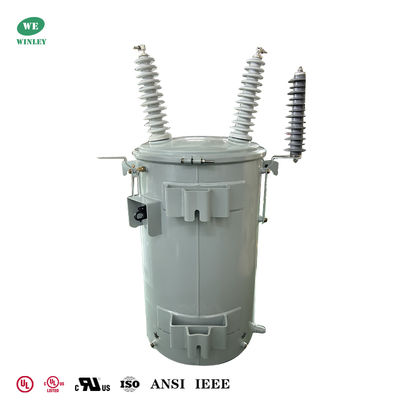

Μετασχηματιστής πόλου ισχύος 100 Kva 34,5kv έως 120v Μετασχηματιστές διανομής διπλής επικάλυψης γεμάτοι λάδι

Ονομασία μάρκας:	WINLEY
Αριθμός μοντέλου:	D-100/34.5
Τροποποιημένο:	1ος
τιμή:	$1000-$10000
Πληροφορίες συσκευασίας:	θήκη από κόντρα πλακέ
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

UL/cUL, CE, ISO

Εφαρμογή:

Σύστημα διανομής ισχύος

Φάση:

Μονόκλινο

Ικανότητα:

100 kVa

Πρωτογενή τάση:

34500Y/19920V

Δευτερεύουσα τάση:

120/240V

Συχνότητα:

Κλάση ψύξης:

Φραγκοστάφυλλο

Υλικό εκκαθάρισης:

Χαλκός

Δυνατότητα προσφοράς:

1000set/μήνα

Επισημαίνω:

Μετασχηματιστής 100 kVA

34Μετασχηματιστής διπλής έλξης από.5kV έως 120V

μετασχηματιστής διανομής γεμάτος λάδι

Περιγραφή του προϊόντος

Μετασχηματιστής πόλου ισχύος 100 Kva 34,5kv έως 120v Μετασχηματιστές διανομής διπλής επικάλυψης γεμάτοι λάδι

Σύνοψη

Ο μετασχηματιστής διανομής άνω κεφαλής Winley 100 kVA είναι μονάδα μονής φάσης, γεμάτη υγρό, σχεδιασμένη για αξιόπιστη, αποδοτική διανομή σε υπερυψωτικά δίκτυα.Κατασκευάστηκε σύμφωνα με τα πρότυπα της βιομηχανίας και τις απαιτήσεις αποδοτικότητας του DOE, αυτός ο μετασχηματιστής είναι ιδανικός για την οικιστική, εμπορική και ελαφριά βιομηχανική διανομή, την αναβάθμιση της αντικατάστασης παλαιών μονάδων και τη νέα κατασκευή όπου είναι συμπαγής,απαιτούνται ανθεκτικές λύσεις για τοποθέτηση σε στύλο.

Μετασχηματιστής πόλου ισχύος 100 Kva 34,5kv έως 120v Μετασχηματιστές διανομής διπλής επικάλυψης γεμάτοι λάδι 0

Η ικανότητα παραγωγής και παράδοσης της Winley

UL/cUL Πιστοποιημένη σειρά προϊόντων: Μετασχηματιστές μονοφασικής διανομής της Winley (10333 kVA, έως 34,5 kV).
Πολυπροτύπων σχεδιασμός: Τα προϊόντα είναι σχεδιασμένα για να πληρούν ή να υπερβαίνουν τα πρότυπα DOE 2016, IEEE, ANSI, CSA, IEC, NEMA και άλλα εφαρμοστέα πρότυπα.
Ικανότητα παραγωγής και παράδοσης: Η μηνιαία ικανότητα παράδοσης υπερβαίνει τις 800 μονάδες. Η τυποποιημένη ταχεία παράδοση εντός 4 εβδομάδων είναι διαθέσιμη ανάλογα με τη διαμόρφωση και το μέγεθος της παραγγελίας.

Μετασχηματιστής πόλου ισχύος 100 Kva 34,5kv έως 120v Μετασχηματιστές διανομής διπλής επικάλυψης γεμάτοι λάδι 3

Κύρια δεδομένα

Τύπος μετασχηματιστή	Μετασχηματιστής εναέριας διανομής, συμβατικού τύπου
Φάση	Μία φάση
Δυναμικότητα	100 KVA
Πρωτογενής τάση	34500GrdY/19920
Πρωτογενής BIL	125 kV
Δευτερογενής τάση	120/240V
Τάξη δευτερογενούς τάσης	1Διάταξη 2 kV
Δευτερογενής φασόρος	Διπλή περιστροφή μονοφάσης
Δευτερογενής BIL	30 KV
Συχνότητα	60 Hz
Αύξηση της θερμοκρασίας	65°C
Αξιολόγηση μόνωσης	Τάξη Ε
Τάξη ψύξης	KNAN; Αυτοψυγμένο
Πρότυπο αποδοτικότητας	Συμμορφώνεται με τα πρότυπα DOE 2016 και ANSI/IEEE
Υλικό περιστροφής	Χάλυβα
Κατηγορία θερμοκρασίας περιβάλλοντος	40°C
Επίπεδο ήχου	51 dBA
Αποτελεσματικότητα	990,00%
Καμία απώλεια φορτίου (σε βατ)	+/- 268W
Πλήρης απώλεια φορτίου (σε βατ)	+/- 1,095W

Σχεδίαση

Μετασχηματιστής πόλου ισχύος 100 Kva 34,5kv έως 120v Μετασχηματιστές διανομής διπλής επικάλυψης γεμάτοι λάδι 4

Γιατί να επιλέξετε αυτή την μονάδα;

Υψηλή απόδοση: Οι χαμηλές λειτουργικές απώλειες μειώνουν το κόστος ενέργειας του κύκλου ζωής και πληρούν τις απαιτήσεις του DOE.
Ανθεκτική κατασκευή: Υψηλής ποιότητας υλικά (επίδεσμοι χαλκού, πυρήνας από χάλυβα GO, ανθεκτική στη διάβρωση δεξαμενή) για μακρά διάρκεια ζωής.
Φιλικό προς το πεδίο: Η εξωτερική λαβή της βρύσης, το αφαιρούμενο επάνω κάλυμμα, η εσωτερική σήμανση του επιπέδου του ελαίου, το λιμάνι αποχέτευσης και οι διατάξεις γείωσης απλοποιούν την εγκατάσταση και τη συντήρηση.
Πιστοποιημένο και συμμορφούμενο: Η πιστοποίηση UL/cUL συν τη συμμόρφωση με ευρεία πρότυπα παρέχουν εμπιστοσύνη στις επιχειρήσεις κοινής ωφέλειας και στους εργολάβους.
Γρήγορη διαθεσιμότητα: Η ισχυρή παραγωγική ικανότητα και η ταχεία παράδοση μειώνουν τους χρόνους προετοιμασίας του έργου.

Προδιαγραφές

10kva-333kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι
Ονομαστική κεφαλαιακή αξία (kVA)	Υψηλή	Χαμηλή τάση (v)	Σύμβολο σύνδεσης	Τύπος	Αντίσταση βραχυκυκλώματος (%)	Αποτελεσματικότητα
	Τετάρτη					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	ΙΙ0, ΙΙ6	ΙΕΗΕ/ANSI/ DOE	10,8 έως 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Διαδικασία παραγωγής

Μετασχηματιστής πόλου ισχύος 100 Kva 34,5kv έως 120v Μετασχηματιστές διανομής διπλής επικάλυψης γεμάτοι λάδι 5

Μετασχηματιστής πόλου ισχύος 100 Kva 34,5kv έως 120v Μετασχηματιστές διανομής διπλής επικάλυψης γεμάτοι λάδι 6

Μετασχηματιστής πόλου ισχύος 100 Kva 34,5kv έως 120v Μετασχηματιστές διανομής διπλής επικάλυψης γεμάτοι λάδι 7
