10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint

Ονομασία μάρκας: WINLEY
Αριθμός μοντέλου: D-10/12.47
Τροποποιημένο: 1ος
τιμή: $1000-$10000
Πληροφορίες συσκευασίας: θήκη από κόντρα πλακέ
Όροι πληρωμής: T/t
Λεπτομέρειες
Περιγραφή του προϊόντος
Λεπτομέρειες
Τόπος καταγωγής:
ΚΙΝΑ
Πιστοποίηση:
UL/cUL, CE, ISO
Εγγραφο:
UL&cUL certification-Singl...er.pdf
Τύπος μετασχηματιστή:
Μετασχηματιστής διανομής με στύλο
Φάση:
Μονής φάσης
Ικανότητα:
10KVA
Πρωτογενή τάση:
7200/12470Y
Δευτερεύουσα τάση:
120/240V
Κλάση ψύξης:
Φραγκοστάφυλλο
Πρότυπα αποδοτικότητας:
DOE 2016, ANSI/IEEE
Πιστοποιητικό:
UL/CUL
Δυνατότητα προσφοράς:
1000set/μήνα
Επισημαίνω:

Copper Windings Pole Mounted Transformer

,

Grain-Oriented Steel Core Distribution Transformer

,

Compact Footprint Pole Mounted Distribution Transformer

Περιγραφή του προϊόντος

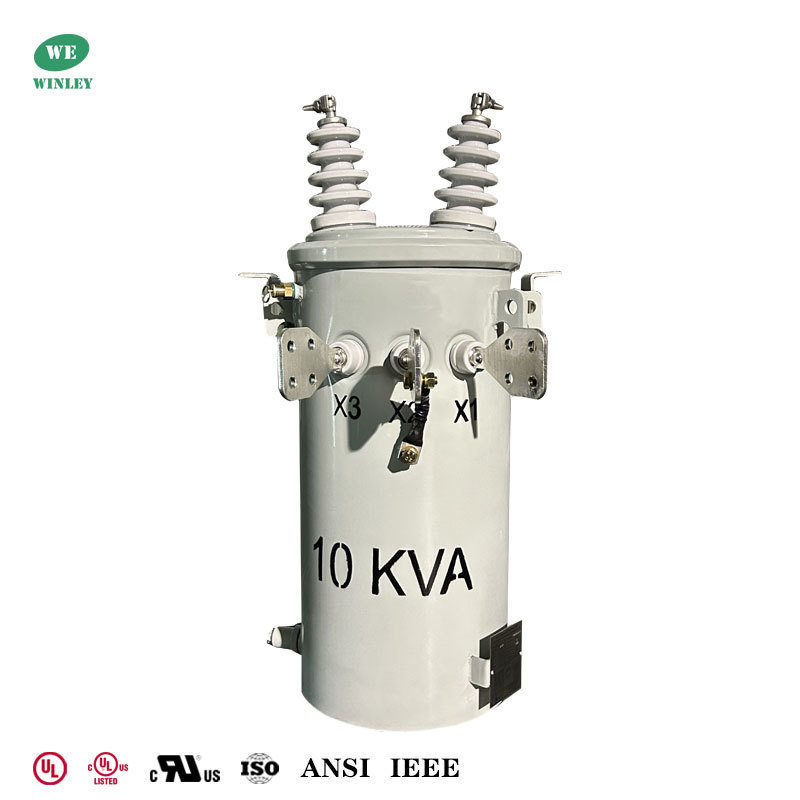

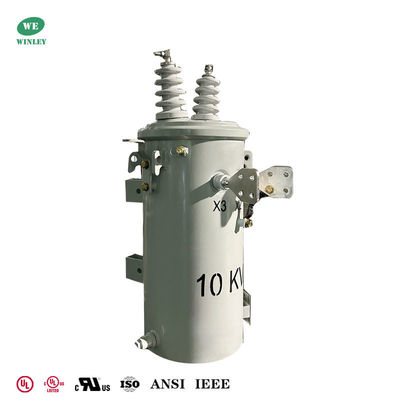

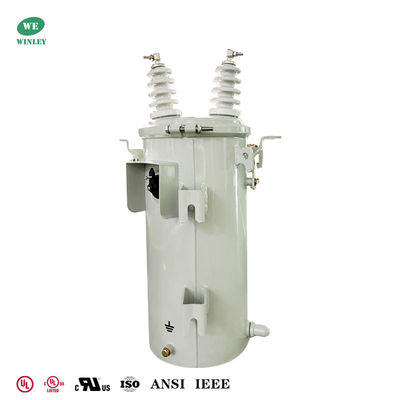

10kVA Single Phase Pole Mounted Distribution Transformer

Winley's 10 kVA Pole-Mount Distribution Transformer, engineered for reliable single-phase service on overhead distribution systems. This compact, ANSI-compliant unit is designed for durable outdoor use and optimized for efficient, long-term performance.

10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint 0

This transformer combines proven design with high efficiency and field-friendly features including externally accessible tap changer, robust bushing insulation, and flexible terminal options, making it an excellent choice for residential and light commercial distribution on overhead lines. Its UL/cUL certification ensures it meets stringent safety and performance standards for North American utilities and contractors.

UL/cUL Certification
10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint 1 10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint 2
Key Features
  • UL/cUL certified for safety and compliance - provides assurance for North American installations
  • Capacity: 10 kVA, single phase

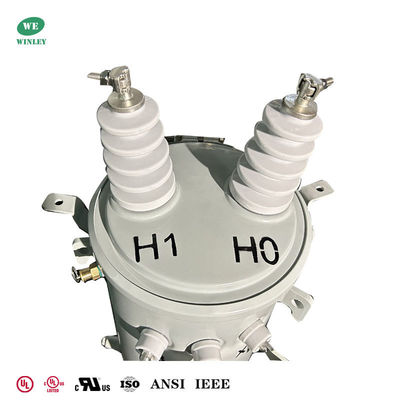

  • Primary: 7200/12470Y Grounded Wye (2-wire) with dual porcelain high-voltage bushings
  • Secondary: 120/240V (L-N-L)
  • Cooling: ONAN (Mineral oil, non-PCB) with internal oil level marking and included fill valve
  • Tap changer: 5-position, externally operable handle; tap spacing 2.5% (2 FCAN above, 2 FCBN below) mounted at side of tank body
  • Low losses: No-load loss 36 W, full-load loss 120 W; efficiency at 100% load 98.46%
  • Impedance: ~2%
  • Windings: Copper; Core: Grain-oriented steel
  • Terminals: Tin-plated primary and secondary accepting copper or aluminum conductors
  • Primary BIL: 95 kV
  • Automatic pressure relief device; provisions to mount lightning arrestors at H1 and H2 primary terminals
  • Rugged construction: Coated steel tank with corrosion-resistant cover band, removable top cover, ANSI gray paint
  • Mounting: Pole mount via hanger brackets; lifting lugs and tank grounding provisions included
  • Compact footprint: 32" H x 20" W
  • Conforms to ANSI/IEEE C57.12.20
10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint 3
Technical Drawings
10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint 4
Specifications
Rated Capacity (kVA) High Voltage (v) Low Voltage (v) Connection Symbol Standard Short-circuit impedance (%) Efficiency
10 4160
7200
12000
12470
13200
13800
19920
24940
34500		 110
220
230
400
480		 II0,II6 IEEE/ANSI/DOE 1.8-4% 98.7
15 98.82
25 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43
Production Process
10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint 5 10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint 6 10KVA Single Phase Pole Mounted Distribution Transformer with Copper Windings and Grain-Oriented Steel Core for Compact Footprint 7
