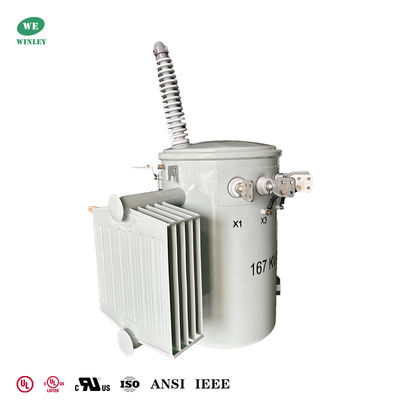

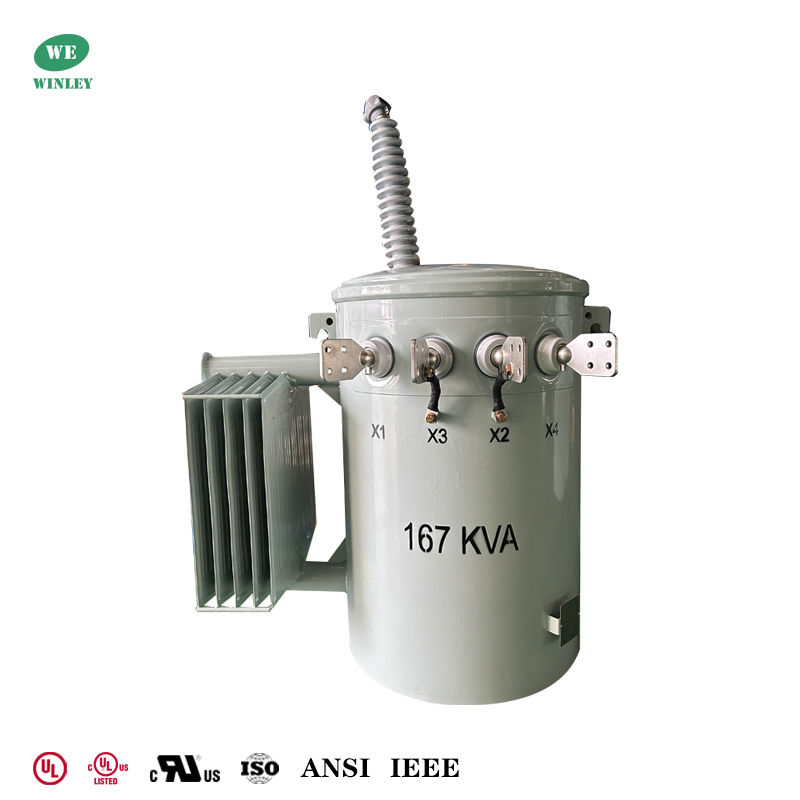

Μετασχηματιστής Διανομής Μονής Φάσης 167Kva, Τοποθετημένος σε Στύλο, Εμβαπτισμένος σε Λάδι, Διπλής περιέλιξης, 34.5KV έως 120V, BIL 200KV, Συμβατικού Τύπου

Ο Μετασχηματιστής Διανομής Εναέριου Δικτύου 167 kVA της WINLEY — μια αξιόπιστη, υψηλής απόδοσης λύση τοποθετημένη σε στύλο, σχεδιασμένη για απαιτητικές εφαρμογές διανομής μονής φάσης. Κατασκευασμένος ως συμβατικός μετασχηματιστής γεμάτος με υγρό, με περιελίξεις χαλκού και μόνωση ορυκτελαίου, αυτή η μονάδα ONAN (Oil Natural Air Natural) προσφέρει αξιόπιστη λειτουργία και μακροχρόνια ανθεκτικότητα για οικιακούς, εμπορικούς και ελαφρούς βιομηχανικούς τροφοδότες.

Κύρια δεδομένα

Τεχνικά σχέδια

Τυπικά Χαρακτηριστικά

• Αγκύλες ανύψωσης
• Πλάκες στήριξης απαγωγέα
• Υψηλής τάσης πορσελάνινοι μονωτήρες με ακροδέκτες με οπές
• Οι μονωτήρες χαμηλής τάσης είναι διαθέσιμοι σε υλικό από ενισχυμένο με υαλονήματα πολυεστέρα ή πορσελάνη (και οι δύο ακροδέκτες με οπές και ακροδέκτες σπάτουλας)
• Ιμάντας γείωσης ουδετέρου χαμηλής τάσης (παρέχεται σε μονάδες μονής τάσης 10 – 50 kVA με έναν μονωτήρα HV)
• Αγκύλες στήριξης ANSI (βραχίονες ανάρτησης)
• Το κάλυμμα έχει μόνωση διηλεκτρικής αντοχής 15 kV και αυξημένη αντοχή στη διάβρωση. Το κάλυμμα είναι κεκλιμένο 15°, αποτρέποντας τη συσσώρευση νερού και μειώνοντας έτσι τις πιθανότητες διάβρωσης και διαρροής.
• Αυτοαεριζόμενο και επανασφραγιζόμενο κάλυμμα που εξαλείφει την ανάγκη για βοηθητική συσκευή ανακούφισης πίεσης και προσφέρει αυξημένη ασφάλεια μέσω υψηλότερης αντοχής της δεξαμενής
• Πυρήνας περιέλιξης με αρθρώσεις step-lap για αυξημένη απόδοση και χαμηλότερα επίπεδα θορύβου.
• Οι βίδες πυρήνα/πηνίου στις πλάκες είναι 180° μακριά
• Αναγλυφες μολυβδοσωληνώσεις χαμηλής τάσης
• Βύσμα πλήρωσης λαδιού
• Ιμάντας γείωσης καλύμματος
• Πλάκα γείωσης δεξαμενής
• Πρωτεύουσα προστατευτική σύνδεση
• Απαγωγέας υπερτάσεων
• Δευτερεύων διακόπτης κυκλώματος
• Λαβή λειτουργίας δευτερεύοντος διακόπτη με επαναφορά υπερφόρτωσης έκτακτης ανάγκης
• Πινακίδα αλουμινίου με λέιζερ, ανοδιωμένη, με γραμμωτό κώδικα σειριακού αριθμού

Προδιαγραφές

Βαθμολογίες

• Συμμορφώνεται/Υπερβαίνει τις Βαθμολογίες Απόδοσης DOE 2016
• Συμμορφώνεται με ANSI / IEEE #C57.12.00
• Συμμορφώνεται με ANSI / IEEE #C57.12.20
• Συμμορφώνεται με ANSI / IEEE #C57.12.28
• Συμμορφώνεται με ANSI / IEEE #C57.12.31
• Συμμορφώνεται με ANSI / IEEE C57.12.70
• Συμμορφώνεται με ANSI / IEEE C57.12.80
• Συμμορφώνεται με ASTM D3487

Διαδικασία παραγωγής

Συχνές ερωτήσεις

1. Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.

2. Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: Χρόνος μαζικής παραγωγής 15-25 ημέρες.

3. Ε: Πόσο διαρκεί η εγγύηση;

Α: 24 μήνες από B/L. Εάν υπάρχουν προβλήματα με αξεσουάρ, απλώς παρέχετε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν σέρβις. Σύμφωνα με τον αριθμό των προϊόντων, θα παρέχουμε εύκολα κατεστραμμένα αξεσουάρ δωρεάν. Μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη εάν χρειάζεστε.

4. Ε: Είναι διαθέσιμο το OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με τη δική μας ομάδα Ε&Α, μπορούμε να προσαρμόσουμε προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση του λογότυπου του πελάτη.

δ. Άλλες ιδέες σας σχετικά με το προϊόν, μπορούμε να σας βοηθήσουμε να σχεδιάσετε και να τις θέσετε σε παραγωγή. Οι παραπάνω προσαρμοσμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5. Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Α: Η εταιρεία μας διαθέτει την βασική τεχνολογία, όλα τα είδη προϊόντων διαθέτουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτείται αυστηρά να κατασκευάζουν προϊόντα σύμφωνα με τα σχέδια. Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές. Οι επόπτες QC θα επιθεωρούν τακτικά την παραγωγή. Θα κάνουμε δοκιμές απόδοσης προϊόντων κατά τη διάρκεια της παραγωγής και ολοκληρωμένες δοκιμές ποιότητας όταν τα προϊόντα ολοκληρωθούν.
