Ονομασία μάρκας: | WINLEY |
Αριθμός μοντέλου: | ZGD-50/0.24 |
Τροποποιημένο: | 1unit |
τιμή: | $1000-$10000 |
Πληροφορίες συσκευασίας: | Plywood case |
Όροι πληρωμής: | T/T |

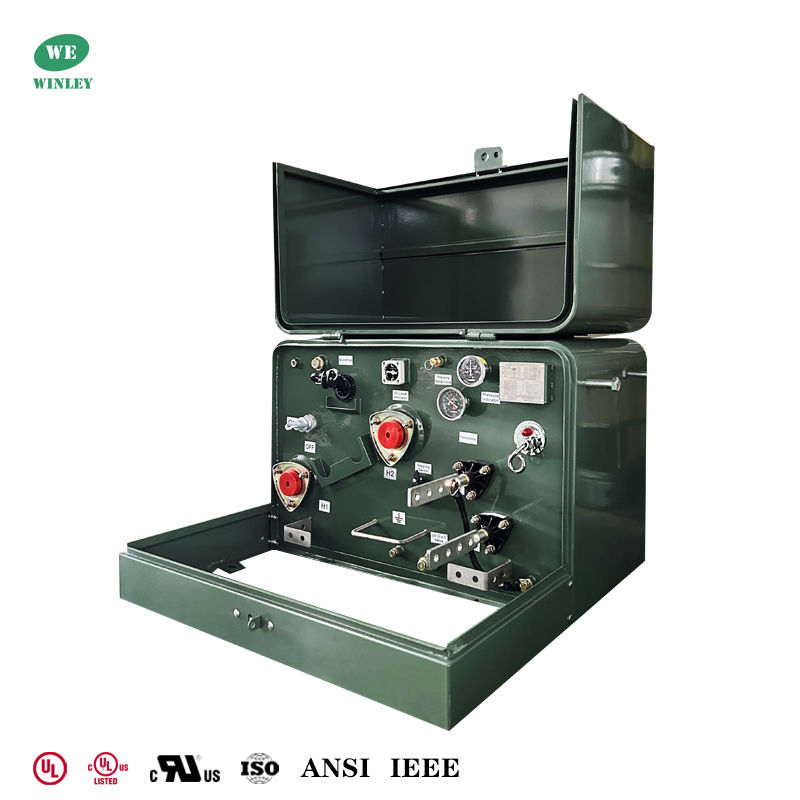

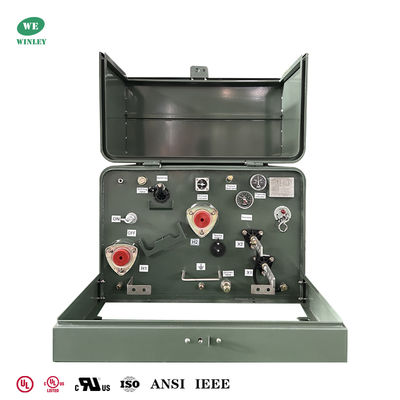

50Kva Μονοφασικοί Μετασχηματιστές Pad Mounted Διανομής Ενέργειας Loop Feed Additive Polarity 240V To 480V UL Listed
Οι μονοφασικοί μετασχηματιστές pad-mounted είναι συμπαγείς, αυτόνομες ηλεκτρικές συσκευές που χρησιμοποιούνται κυρίως σε οικιακές και ελαφρές εμπορικές ρυθμίσεις. Η κύρια εφαρμογή τους είναι να μειώνουν την υψηλή τάση ηλεκτρικής ενέργειας που παρέχεται από την εταιρεία κοινής ωφέλειας σε χαμηλότερη τάση κατάλληλη για οικιακή ή μικρή επιχειρηματική χρήση.
Γιατί να μας επιλέξετε
1. Ο μονοφασικός μετασχηματιστής WINLEY έχει λάβει πιστοποίηση UL/cUL, με χωρητικότητα 10-333KVA και τάση έως 34.5KV
2. Τα προϊόντα σχεδιάζονται σύμφωνα με πολλαπλά πρότυπα και πληρούν ή και υπερβαίνουν τα πρότυπα DOE 2016, IEEE, ANSI, CSA, IEC, NEMA και άλλα.
3. Η μηνιαία ικανότητα παράδοσης είναι πάνω από 800 μονάδες και μπορεί να επιτευχθεί γρήγορη παράδοση εντός 4 εβδομάδων.
Βασικά δεδομένα μονοφασικού μετασχηματιστή Pad Mounted
Διάταξη Μετασχηματιστή | Γεμισμένο με υγρό Pad Mounted |
Τύπος τροφοδοσίας μετασχηματιστή | Loop Feed |
Πολικότητα | Πρόσθετο |
Φάση | Μονοφασικό |
Χωρητικότητα | 75 KVA |
Ομάδα διανυσμάτων | II6 |
Πρωτεύουσα τάση | 240V |
Δευτερεύουσα τάση | 480V |
Συχνότητα | 60 Hz |
Άνοδος θερμοκρασίας | 65°C |
Βαθμολογία μόνωσης | Μόνωση κατηγορίας E - 120°C, 248°F |
Κατηγορία ψύξης | KNAN; Αυτόματη ψύξη |
Πρότυπα απόδοσης | Πληροί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA, πληροί τα πρότυπα ANSI/IEEE |
Βαθμολογία K-Factor (Μείωση αρμονικών) | K-1 (Standard) |
Υγρό μόνωσης | FR-3 Insulating Fluid - Non-PCB Fluid |
Υλικό περιέλιξης | Χαλκός |
Βαθμολογία θερμοκρασίας περιβάλλοντος | 40°C |
Εύρος θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
Επίπεδο ήχου | 48 dBA |
Τυπικά χαρακτηριστικά
• 4 θέσεων loadbreak
• Πολλαπλές τάσεις ή βρύσες
• Εξωτερικά λειτουργικοί διακόπτες πολλαπλής τάσης ή αλλαγής βρύσης για ασφαλή λειτουργία
• Δεξαμενή από ανοξείδωτο χάλυβα, πυθμένας δεξαμενής, κατώφλι, πόρτα και/ή υλικό
• Διάφοροι σπάτουλες και ακροδέκτες διαθέσιμοι για δευτερεύοντες δακτυλίους
• Εισαγωγές υψηλής τάσης
• Συνδετήρες γείωσης
• Μονό κομμάτι δακτυλίων υψηλής τάσης
• Envirotemp™ FR3™ fluid
• Διακόπτες Loadbreak
• Βαλβίδα αποστράγγισης/δειγματοληψίας
• Μανόμετρο πίεσης κενού
• Μετρητής στάθμης υγρού
• Μετρητής θερμοκρασίας
Μονοφασικός μετασχηματιστής Pad Mounted Σχέδιο
Προδιαγραφή
Single phase Pad mounted Transformer Specification | ||||||||
Βαθμολογία | Υψηλή τάση (kV) | Απώλεια χωρίς φορτίο | Απώλεια με φορτίο | Ύψος | Βάθος | Πλάτος | Βάρος λαδιού (kg) | Συνολικό βάρος (kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ή άλλα |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Διαδικασία παραγωγής
Συχνές ερωτήσεις
1. Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.
2. Ε: Ποιος είναι ο χρόνος παράδοσης;
Α: Χρόνος μαζικής παραγωγής 15-25 ημέρες.
3. Ε: Πόσο διαρκεί η εγγύηση;
Α: 24 μήνες από B/L. Εάν υπάρχουν προβλήματα με αξεσουάρ, απλώς παρέχετε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν σέρβις. Σύμφωνα με τον αριθμό των προϊόντων, θα παρέχουμε εύκολα κατεστραμμένα αξεσουάρ δωρεάν. Μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη εάν χρειάζεστε.
4. Ε: Είναι διαθέσιμο το OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με τη δική μας ομάδα Ε&Α, μπορούμε να προσαρμόσουμε προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση του λογότυπου του πελάτη.
δ. Άλλες ιδέες σας για το προϊόν, μπορούμε να σας βοηθήσουμε να τα σχεδιάσετε και να τα θέσετε σε παραγωγή. Οι παραπάνω προσαρμοσμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5. Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Α: Η εταιρεία μας διαθέτει την βασική τεχνολογία, όλα τα είδη προϊόντων διαθέτουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι υποχρεούνται αυστηρά να κατασκευάζουν προϊόντα σύμφωνα με τα σχέδια. Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές. Οι επόπτες QC θα επιθεωρούν τακτικά την παραγωγή. Θα κάνουμε δοκιμές απόδοσης προϊόντων κατά τη διάρκεια της παραγωγής και ολοκληρωμένες δοκιμές ποιότητας όταν τα προϊόντα ολοκληρωθούν.
![]() |
