2.5MVA Υποσταθμός Δυναμικός μετασχηματιστής Συντηρητής τύπου πετρελαίου βυθισμένο βήμα προς τα κάτω 24940V έως 480V Πρότυπα ANSI IEEE

Αυτός ο μετασχηματιστής ισχύος υποσταθμού είναι ένας τύπος συντηρητή γεμάτος υγρό, τοποθετημένος σε πακέτο, που έχει σχεδιαστεί για αξιόπιστες εφαρμογές τριστάσης ακτινικής τροφοδοσίας.1 MVA και ομάδα φορέα DYN1Ο μετασχηματιστής λειτουργεί με πρωτογενή τάση 24.940V (25 kV κατηγορίας) με φασόρα delta και δευτερεύουσα τάση 480Y/277V (1.2 kV) με ουδέτερη διαμόρφωσηΔιαθέτει πρωτογενή BIL 110 kV και δευτερεύουσα BIL 30 kV, λειτουργεί σε 60 Hz και διατηρεί αύξηση θερμοκρασίας 55 °C με μονόκλιση κλάσης Ε με ονομαστική θερμοκρασία 120 °C.και πληροί τα πρότυπα απόδοσης ANSI/IEEE, εξασφαλίζοντας υψηλές επιδόσεις και αντοχή σε απαιτητικά περιβάλλοντα διανομής ενέργειας.

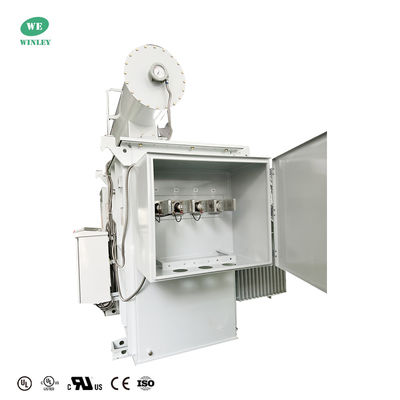

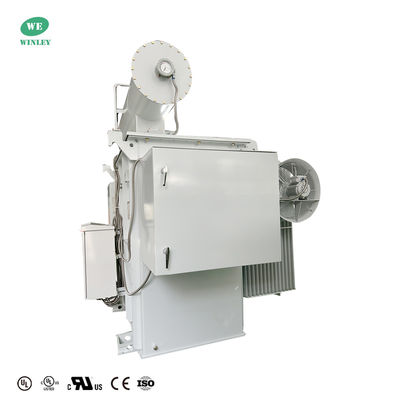

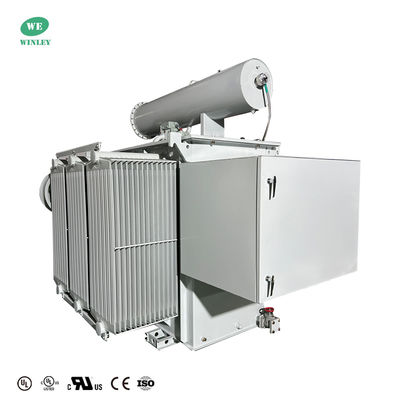

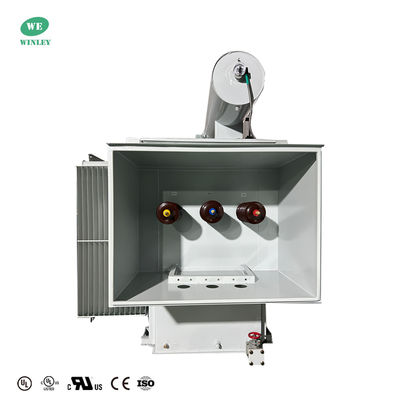

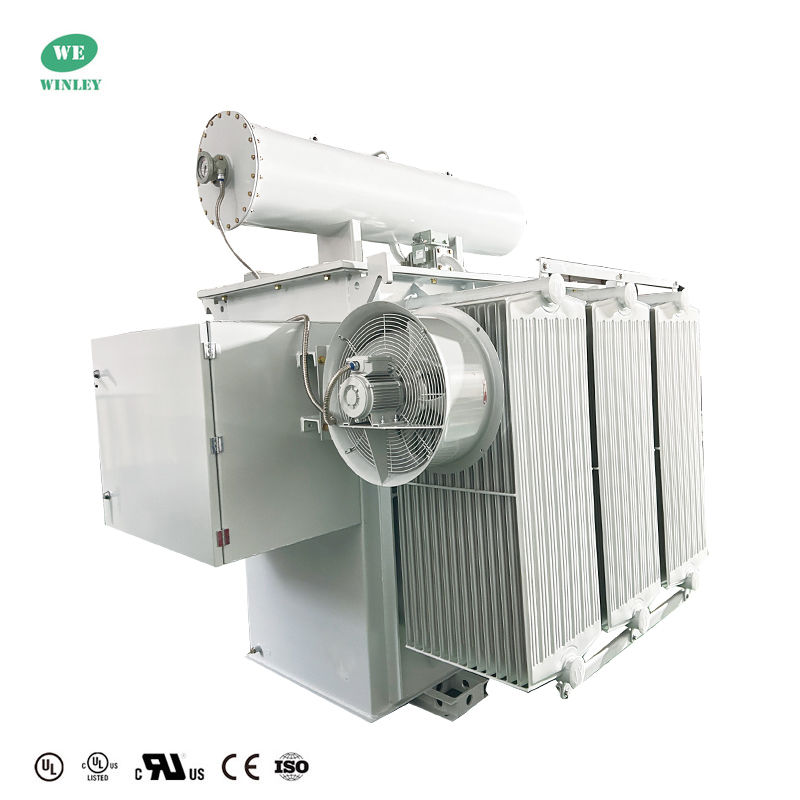

Φωτογραφίες προϊόντων

Κύρια δεδομένα

Τεχνικά σχέδια

Τυπικά χαρακτηριστικά

• Τύπος συντηρητή, μετασχηματιστής υποσταθμού γεμάτος υγρό, τοποθετημένος σε πλακέτα
• Τριφασική ακτινοβολία τροφοδοσίας, υποστηρίζει τη χρήση σταδιακής και σταδιακής χρήσης
• Ανθεκτική επιχρισμένη δεξαμενή από χάλυβα και ντουλάπι με ανθεκτική στην ατμόσφαιρα επιφάνεια από εποξείδιο
• Ανάλογοι μετρητές για την παρακολούθηση του επιπέδου του ελαίου, της θερμοκρασίας και της πίεσης
• Συμπεριλαμβάνεται αυτόματη ανάλυση πίεσης, ρελέ Buchholz και δειγματοληπτής αερίου
• Δυνατή ψύξη αέρα με χειριστήρια ανεμιστήρων (αυτόματη/αποκλειστική/χειροκίνητη)
• Μετατροπέας βρύσης 5 θέσεων εκτός φόρτωσης στην πλευρά υψηλής τάσης, βήματα 2,5%
• Ζωντανές πρωτογενείς και δευτερεύουσες συνδέσεις με τα τερματικά NEMA H-Spade
• Συμπλέγματα από χαλκό και πυρήνες από χάλυβα με προσανατολισμό στα κόκκαλα
• Πύλες αναισθητοποίησης με κλειδαριά με θερμοκόλλημα
• Επικαιροποιημένο σύστημα ηλεκτροπαραγωγής
• Σχεδιασμένο για λειτουργία -40 °C έως +40 °C, χαμηλός θόρυβος (65 dBA)
• Συμμορφώνεται με τα πρότυπα ANSI/IEEE, DOE, CSA, ASTM για την ασφάλεια και την αποτελεσματικότητα

Δοκιμές εργοστασίου

• Δοκιμή αντίστασης περιστροφής
• Δοκιμή αντοχής στην μόνωση
• Δοκιμή σφάλματος αναλογίας τάσης
• Δοκιμή αντίστασης βραχυκυκλώματος
• Δοκιμή χωρίς απώλεια φορτίου (βάττα)
• Δοκιμή απώλειας φορτίου (βάττα)
• Δοκιμή αντοχής στην επαγόμενη τάση
• Δοκιμασία αντοχής χωριστής πηγής τάσης
• Δοκιμή δοκιμής ακεραιότητας πίεσης

ΕΠΙΠΕΔΗ ΤΟΥ Προϊόντος

Γιατί να Επιλέξετε Εμάς

Η WINLEY Electric προσφέρει μια πλήρη σειρά μετασχηματιστών διανομής γεμάτων υγρό που πληρούν τα ισχύοντα πρότυπα ANSI, IEEE, CSA, AS, DOE.Με υψηλή τάση έως 44 kV και ονομαστική ισχύ έως 20 MVAΗ WINLEY έχει λάβει πιστοποίηση UL/cUL (Αριθμός πιστοποιητικού: UL-US-2431836-0, UL-CA-2423202-0), και μπορεί να υποβάλει αίτηση για UL (αδειοδότηση συνεργατών) σύμφωνα με τις απαιτήσεις των πελατών.

Γενικές ερωτήσεις

1Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

2Ε: Ποιος είναι ο χρόνος προετοιμασίας;

Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.

3Ε: Πόσος χρόνος είναι η εγγύηση;

Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.

4Ε: Είναι διαθέσιμος ο OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

Β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση λογότυπου πελάτη.

Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
