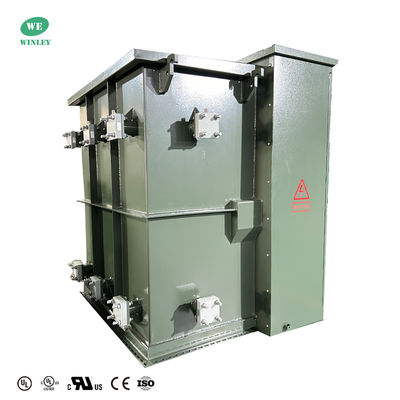

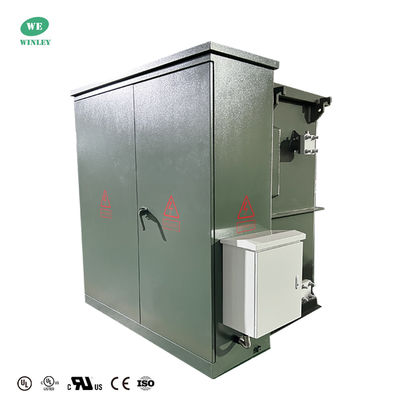

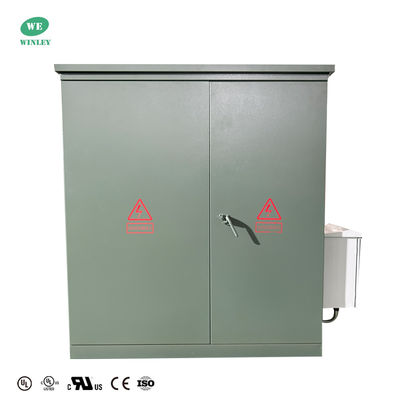

Τριφασικός Μετασχηματιστής Διανομής Pad Mounted Εμβαπτισμένος σε Λάδι 3750Kva Step-Down 34500V Προς 480Y ANSI IEEE DOE 2016  Με Πιστοποίηση UL/cUL

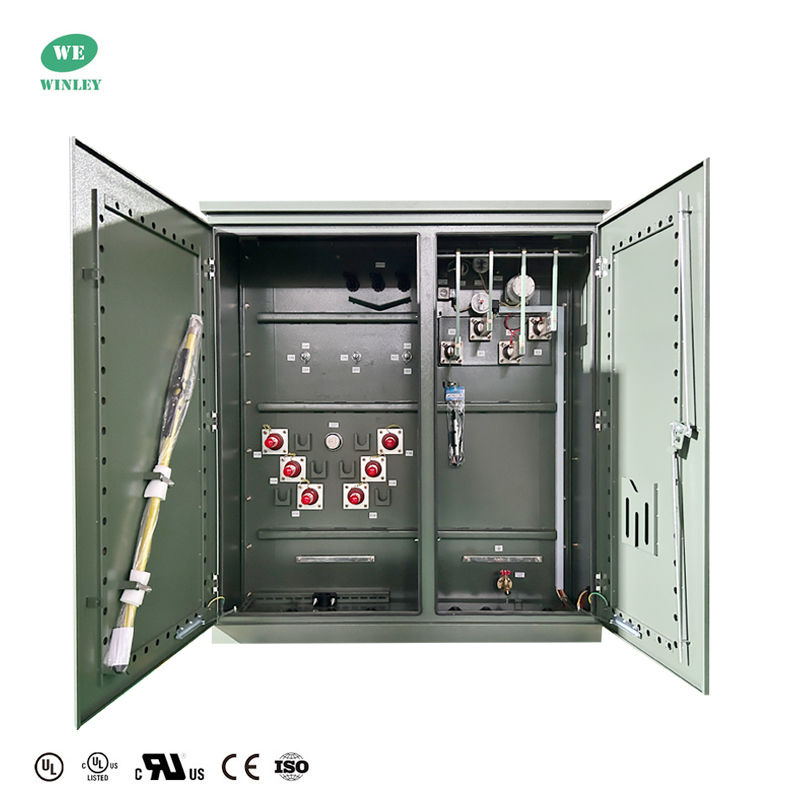

Ένας μετασχηματιστής padmount είναι ένας μετασχηματιστής διανομής κοινής ωφέλειας που είναι τοποθετημένος στο έδαφος, ο οποίος συνήθως στεγάζεται σε ένα κλειδωμένο μεταλλικό ντουλάπι, που βρίσκεται σε ένα μικρό τσιμεντένιο βάθρο. Συνήθως κατασκευάζονται σε ονομαστικές ισχύος από περίπου 75 έως περίπου 5000 kVa και συχνά περιλαμβάνουν ενσωματωμένες ασφάλειες και διακόπτες. Ένα τυπικό περίβλημα περιλαμβάνει μια δεξαμενή για τη συγκράτηση της συναρμολόγησης πυρήνα/πηνίου του μετασχηματιστή padmounted εμβαπτισμένου σε λάδι ή παρόμοιο, και ένα ντουλάπι καλωδίωσης που έχει διαμερίσματα καλωδίωσης υψηλής και χαμηλής τάσης για την περικλείουσα τα μπουλόνια υψηλής και χαμηλής τάσης, αντίστοιχα, του μετασχηματιστή, κ.λπ.

Γιατί να μας επιλέξετε

• Η WINLEY παράγει μια πλήρη σειρά τριφασικών μετασχηματιστών pad mounted με χωρητικότητα 45kva-5500KVA και τάση έως 34.5KV. Τα προϊόντα πληρούν ή και υπερβαίνουν τα πρότυπα των DOE 2016, IEEE/ANSI, CSA, IEC, NEMA, κ.λπ.
• Ο τριφασικός μετασχηματιστής pad mounted που παράγεται από την WINLEY έχει λάβει πιστοποίηση UL/cUL (Αριθμός Πιστοποιητικού: UL-US-2431836-0, UL-CA-2423202-0) και μπορεί να υποβάλει αίτηση για UL (εξουσιοδότηση συνεργάτη) σύμφωνα με τις απαιτήσεις του πελάτη.
• Τα προϊόντα μας εξάγονται στη Βόρεια Αμερική, τη Νότια Αμερική, τις Φιλιππίνες και άλλα μέρη σε μεγάλες ποσότητες. Έχουμε πλούσια εμπειρία στον σχεδιασμό και την παραγωγή, επαγγελματική και αξιόπιστη εξυπηρέτηση μετά την πώληση και μπορούμε να παραδώσουμε τα εμπορεύματα γρήγορα εντός 7-35 ημερών.

Τριφασικός Μετασχηματιστής Pad Mounted Κύρια δεδομένα

Τεχνικά σχέδια

Δομή Προϊόντος

• Λειτουργία 60 Hz.
• 65°C μέση άνοδος περιέλιξης.
• Διατάξεις ακτινικής και βρόχου τροφοδοσίας.
• Τερματικά HV τύπου dead και live front.
• HV BIL 45 – 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 – 60 kV.
• Τριών σημείων κλείδωμα της πόρτας χαμηλής τάσης.
• Πόρτα υψηλής τάσης, η οποία μπορεί να ανοίξει μόνο αφού ανοίξει η πόρτα χαμηλής τάσης.
• Άκαμπτο χαλύβδινο διαμέρισμα.
• Δεξαμενή μετασχηματιστή συγκολλημένη από το κάλυμμα στη βάση.
• Μόνιμη πινακίδα.
• Πρόβλεψη πλήρωσης με καπάκι σωλήνα NPT μιας ίντσας.
• Μαξιλαράκια γείωσης δεξαμενής ANSI.
• Βαλβίδα αποστράγγισης και δειγματολήπτη μιας ίντσας.
• Αυτόματη βαλβίδα ανακούφισης πίεσης (35 SCFM).
• Διακόπτης αλλαγής με (2) 2.5% βρύσες πλήρους χωρητικότητας πάνω και κάτω από την ονομαστική.
• Μία οπή χειρός 10”x18” (ή 14”x25”) στο κάλυμμα της δεξαμενής του μετασχηματιστή.
• Βαμμένο χρώμα ελιάς-πράσινο (Munsell 7GY 3.29/1.5).
• Σχεδιασμένο, κατασκευασμένο και δοκιμασμένο σύμφωνα με τα τελευταία πρότυπα ANSI

Εργοστασιακές Δοκιμές

• Δοκιμή Αντίστασης Περιέλιξης
• Δοκιμή Αντίστασης Μόνωσης
• Δοκιμή Σφάλματος Αναλογίας Τάσης
• Δοκιμή Αντίστασης Βραχυκυκλώματος
• Δοκιμή Απώλειας Χωρίς Φορτίο (Wattage)
• Δοκιμή Απώλειας Φορτίου (Wattage)
• Δοκιμή Αντοχής Επαγόμενης Τάσης
• Δοκιμή Αντοχής Τάσης Ξεχωριστής Πηγής
• Δοκιμή Ακεραιότητας Πίεσης

Προδιαγραφή

Διαδικασία παραγωγής

Συχνές ερωτήσεις

1. Ε: Μπορώ να έχω μια παραγγελία δείγματος;

A: Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.

2. Ε: Ποιος είναι ο χρόνος παράδοσης;

A: Χρόνος μαζικής παραγωγής 15-25 ημέρες.

3. Ε: Πόσο διαρκεί η εγγύηση;

A: 24 μήνες από B/L. Εάν υπάρχουν προβλήματα με αξεσουάρ, απλώς παρέχετε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν σέρβις. Σύμφωνα με τον αριθμό των προϊόντων, θα παρέχουμε εύκολα κατεστραμμένα αξεσουάρ δωρεάν. Μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη εάν χρειάζεστε.

4. Ε: Είναι διαθέσιμο το OEM/ODM;

A: Ναι, είναι! Είμαστε κατασκευαστής με τη δική μας ομάδα Ε&Α, μπορούμε να προσαρμόσουμε προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση του λογότυπου του πελάτη.

δ. Άλλες ιδέες σας για το προϊόν, μπορούμε να σας βοηθήσουμε να τα σχεδιάσετε και να τα θέσετε σε παραγωγή. Οι παραπάνω προσαρμοσμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5. Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

A: Η εταιρεία μας διαθέτει την βασική τεχνολογία, όλα τα είδη προϊόντων διαθέτουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτείται αυστηρά να κατασκευάζουν προϊόντα σύμφωνα με τα σχέδια. Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές. Οι επόπτες QC θα επιθεωρούν τακτικά την παραγωγή. Θα κάνουμε δοκιμές απόδοσης προϊόντων κατά τη διάρκεια της παραγωγής και ολοκληρωμένες δοκιμές ποιότητας όταν τα προϊόντα ολοκληρωθούν.
