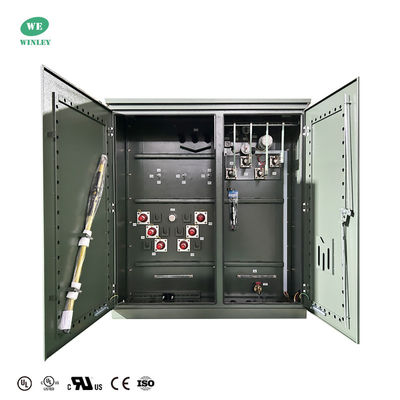

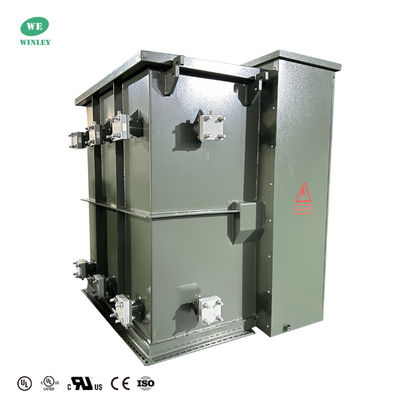

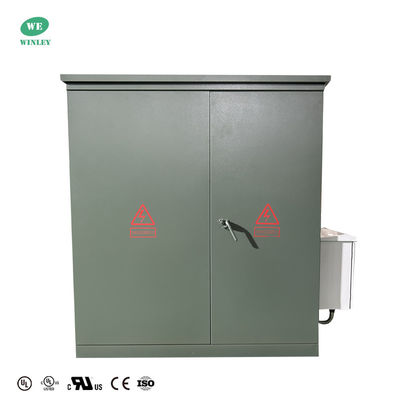

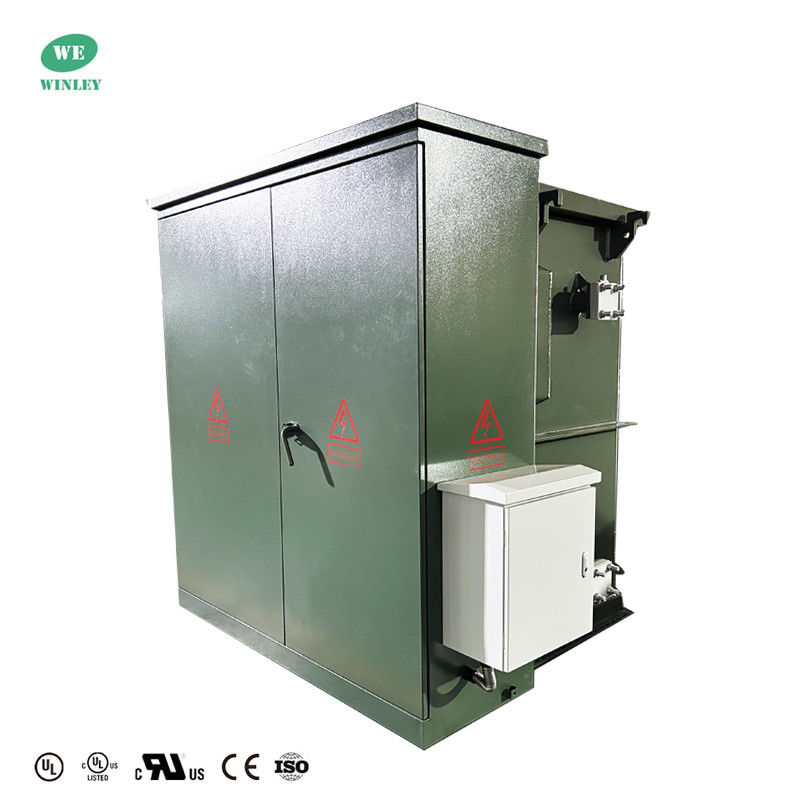

Πιστοποίηση UL 3750KVA Τριφασικός Μετασχηματιστής Pad mounted Υγρού Ψύξης Dead Front Loop Feed 34500V σε 480Y277 ANSI C57

Γιατί να μας επιλέξετε

Ως κορυφαίος κατασκευαστής μετασχηματιστών pad-mounted, η WINLEY προσφέρει μονάδες υψηλής απόδοσης με τάσεις έως 34,5kV και ονομαστικές τιμές έως 5,5MVA. Οι μετασχηματιστές μας με πιστοποίηση UL/cUL πληρούν αυστηρά ποιοτικά κριτήρια, διασφαλίζοντας την αξιοπιστία και τη συμμόρφωση με τα παγκόσμια πρότυπα. Με βαθιά τεχνογνωσία σε έργα στη Βόρεια Αμερική, ειδικευόμαστε στις απαιτήσεις ANSI/IEEE, CSA, DOE και NEMA, μαζί με τους τοπικούς κανονισμούς, παρέχοντας προσαρμοσμένες λύσεις για ποικίλες ανάγκες διανομής ενέργειας.

Λεπτομέρειες Μετασχηματιστή

Ο τριφασικός μετασχηματιστής pad-mounted 3,75 MVA (3750 KVA) της WINLEY (Compartmental-Type) παρέχει ισχυρή διανομή ενέργειας step-down με ομάδα φορέων Dyn1 και λειτουργία loop feed. Βαθμολογημένος για πρωτεύουσα τάση 34500V (κλάση 35 kV, 150 kV BIL) και δευτερεύουσα τάση 480Y/277V (κλάση 1,2 kV, 30 kV BIL), διαθέτει διακόπτη αλλαγής θέσης 5 θέσεων (βήματα 2,5%), διακόπτες φορτίου 600A/35 kV και περιελίξεις χαλκού με μόνωση κλάσης E (120°C). Χρησιμοποιώντας βιοδιασπώμενο φυτικό έλαιο (422 γαλόνια), προσφέρει αυτοψύξη KNAN, σύνθετη αντίσταση 5,0-7,5% και πληροί τα πρότυπα DOE 2016/ANSI/IEEE.

Κύρια δεδομένα

Τεχνικά σχέδια

Τυπικά χαρακτηριστικά

Απόδοση τριφασικού μετασχηματιστή Pad mounted

• Ασφαλές και αξιόπιστο: Χρησιμοποιούν αποτελεσματική προστασία μόνωσης και εξοπλισμό απαγωγής θερμότητας, με μια καλά σχεδιασμένη δομή ντουλαπιού καλωδίων που εξασφαλίζει ασφάλεια και αξιοπιστία. Έχουν ισχυρή ικανότητα υπερφόρτωσης, επιτρέποντας 2 φορές υπερφόρτωση για 2 ώρες και 1,6 φορές υπερφόρτωση για 7 ώρες χωρίς να επηρεάζεται η διάρκεια ζωής τους.
• Εύκολες συνδέσεις: Η χρήση βυσμάτων αγκώνα διευκολύνει τη σύνδεση καλωδίων εισόδου υψηλής τάσης, επιτρέποντας λειτουργίες plug-in και plug-out υπό τάση.
• Ισχυρή ικανότητα άμυνας: Μπορούν να αντισταθούν αποτελεσματικά στις στιγμιαίες αιχμές τάσης, προστατεύοντας τον εξοπλισμό ισχύος από ζημιές. Διαθέτουν επίσης διπλή προστασία ασφαλειών:
• Ασφάλεια εισαγωγής (BAY-o-NET): Μια διπλής ευαισθησίας ασφάλεια (θερμοκρασία και ρεύμα) που προστατεύει από βλάβες βραχυκυκλώματος στη δευτερεύουσα πλευρά.
• Ασφάλεια προστασίας περιορισμού ρεύματος εφεδρείας (ELSP): Προστατεύει από βλάβες μέσα στον μετασχηματιστή και την πλευρά υψηλής τάσης.
• Ευέλικτη παροχή ρεύματος: Μπορούν να είναι είτε τύπου τερματικού είτε τύπου δικτύου δακτυλίου, επιτρέποντας σε έναν μετασχηματιστή να τροφοδοτεί έναν άλλο, ενισχύοντας την απόσταση και την αξιοπιστία της παροχής ρεύματος.
• Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος: Σχεδιασμένα με γνώμονα την ενεργειακή απόδοση και την προστασία του περιβάλλοντος.

Προδιαγραφές

Διαδικασία παραγωγής

Συχνές ερωτήσεις

1. Ε: Μπορώ να έχω μια παραγγελία δείγματος;

A: Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.

2. Ε: Ποιος είναι ο χρόνος παράδοσης;

A: Χρόνος μαζικής παραγωγής 15-25 ημέρες.

3. Ε: Πόσο διαρκεί η εγγύηση;

A: 24 μήνες από B/L. Εάν υπάρχουν προβλήματα με αξεσουάρ, απλώς παρέχετε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν σέρβις. Σύμφωνα με τον αριθμό των προϊόντων, θα παρέχουμε εύκολα κατεστραμμένα αξεσουάρ δωρεάν. Μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη εάν χρειάζεστε.

4. Ε: Είναι διαθέσιμο το OEM/ODM;

A: Ναι, είναι! Είμαστε κατασκευαστής με τη δική μας ομάδα Ε&Α, μπορούμε να προσαρμόσουμε προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση του λογότυπου του πελάτη.

δ. Οι άλλες ιδέες σας για το προϊόν, μπορούμε να σας βοηθήσουμε να σχεδιάσετε και να τις θέσετε σε παραγωγή. Οι παραπάνω προσαρμοσμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5. Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

A: Η εταιρεία μας διαθέτει την βασική τεχνολογία, όλα τα είδη προϊόντων διαθέτουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτείται αυστηρά να κατασκευάζουν προϊόντα σύμφωνα με τα σχέδια. Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές. Οι επόπτες QC θα επιθεωρούν τακτικά την παραγωγή. Θα κάνουμε δοκιμές απόδοσης προϊόντων κατά τη διάρκεια της παραγωγής και ολοκληρωμένες δοκιμές ποιότητας όταν τα προϊόντα ολοκληρωθούν.
