Μετασχηματιστές επί στύλου UL/cUL 75Kva Μονοφασικοί για Εξωτερική Διανομή Ηλεκτρικής Ενέργειας Step Down 12.47KV ANSI IEEE Standards

Γιατί να μας επιλέξετε

1. Ο μονοφασικός μετασχηματιστής WINLEY έχει λάβει πιστοποίηση UL/cUL, με χωρητικότητα 10-333KVA και τάση έως 34.5KV
2. Τα προϊόντα σχεδιάζονται σύμφωνα με πολλαπλά πρότυπα και πληρούν ή και υπερβαίνουν τα πρότυπα DOE 2016, IEEE, ANSI, CSA, IEC, NEMA και άλλα.
3. Η μηνιαία ικανότητα παράδοσης είναι πάνω από 800 μονάδες και η γρήγορη παράδοση μπορεί να επιτευχθεί εντός 4 εβδομάδων.

Βασικά δεδομένα μονοφασικού μετασχηματιστή επί στύλου

Μονοφασικός Μετασχηματιστής επί στύλουΤυπικά Χαρακτηριστικά

• Πληροί ή υπερβαίνει τα πρότυπα ANSI®, IEEE® και NEMA®
• Πληροί το Πρότυπο Ενεργειακής Απόδοσης DOE 10 CFR Part 431 για μετασχηματιστές διανομής
• Η επίστρωση της δεξαμενής υπερβαίνει τα πρότυπα IEEE Std C57.12.28™-2005 και IEEE Std C57.12.29™-2005 (μόνο μονάδες από ανοξείδωτο χάλυβα)
• Πλήρης συμμόρφωση με τις απαιτήσεις ακεραιότητας περιβλήματος του προτύπου IEEE Std C57.12.28™-2005
• Πινακίδα με χάραξη λέιζερ
• Χωνευτές διατάξεις ανύψωσης από ανοξείδωτο χάλυβα
• Διατάξεις γείωσης δεξαμενής
• Αυτόματη συσκευή ανακούφισης πίεσης
• Ηλεκτρικό ορυκτέλαιο
• Αρθρωτή πόρτα με πείρους και βαρέλια από ανοξείδωτο χάλυβα
• Θήκη κλειδώματος με δυνατότητα κίνησης για εύκολη ευθυγράμμιση
• Ασφαλισμένο μπουλόνι κλειδώματος πόρτας pentahead από ανοξείδωτο χάλυβα
• Διατάξεις πλήρωσης και αποστράγγισης λαδιού
• Αφαιρούμενο κατώφλι
• Συγκολλημένο θολωτό κάλυμμα δεξαμενής
• Φρεάτια υψηλής τάσης - 200 A

Μονοφασικός Μετασχηματιστής επί στύλουΣχέδιο

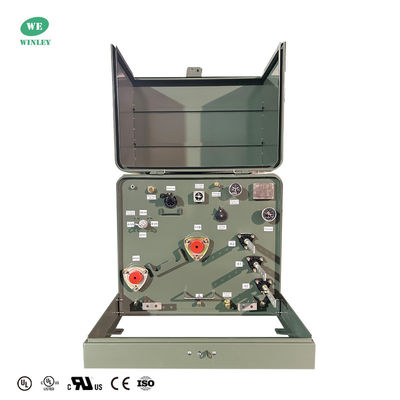

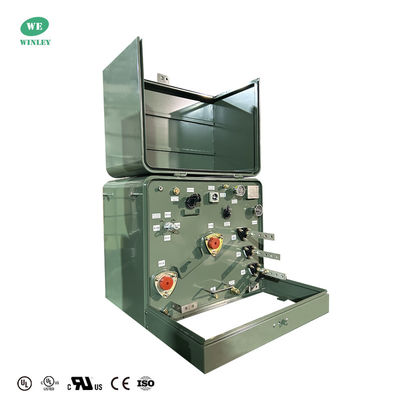

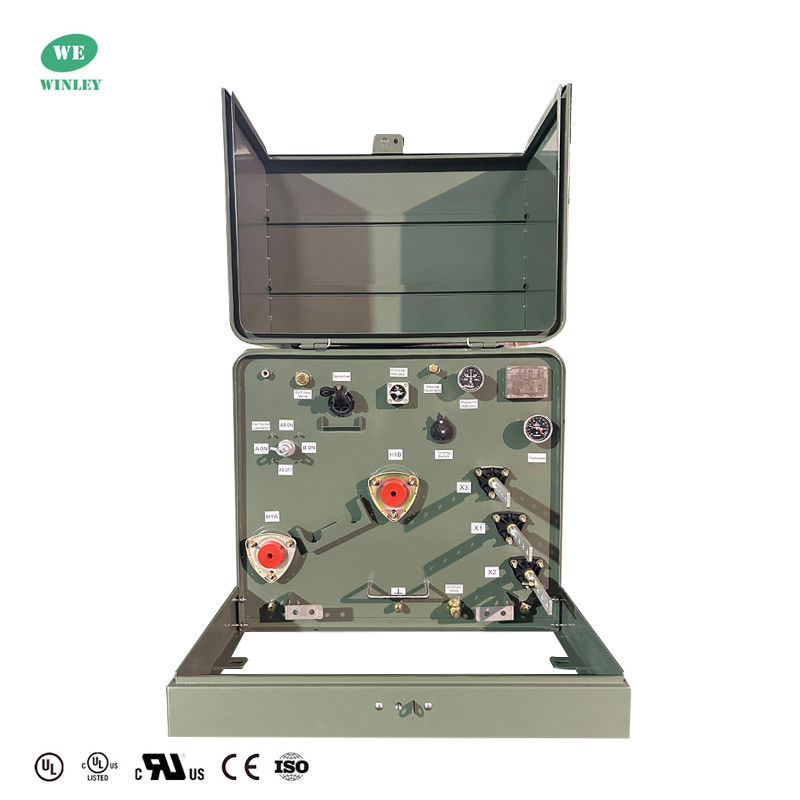

Αυτός ο μονοφασικός μετασχηματιστής επί στύλου 75 KVA διαθέτει λειτουργία loop feed με πρωτεύουσα τάση 12470GrdY/7200V (95 kV BIL) και δευτερεύουσα τάση 240/480V. Εξοπλισμένος με διακόπτη αλλαγής θέσης 5 θέσεων (βήματα 2.5%), περιελίξεις χαλκού και ψύξη ONAN, περιλαμβάνει συνδέσεις πρωτεύουσας dead front, συσκευή προστασίας από υπερτάσεις και ασφάλειες μπαγιονέτ. Πληροί τα πρότυπα DOE 2016/ANSI/IEEE, χρησιμοποιώντας μόνωση ορυκτελαίου για αξιόπιστη διανομή.

Χαρακτηριστικά Απόδοσης

1) Η επίστρωση της δεξαμενής του μονοφασικού μετασχηματιστή επί στύλου υπερβαίνει τα C57,12.8 και C57,12.29. Πλήρης συμμόρφωση με τα πρότυπα ακεραιότητας περιβλήματος IEEE C57.12.28.
2) Δύο εξωτερικά σφιγμένα καθολικά φρεάτια υψηλής τάσης για λειτουργία loop feed ή ένα εξωτερικά σφιγμένο φρεάτιο για λειτουργία radial feed.
3) Τρεις εξωτερικά σφιγμένοι ακροδέκτες χαμηλής τάσης με σπειροειδή χάλκινα στηρίγματα, συμπεριλαμβανομένου ενός πλήρως μονωμένου ουδέτερου ακροδέκτη με αφαιρούμενο ιμάντα γείωσης.
4) Ανυψωτικά στηρίγματα με ανάγλυφη εκτύπωση. Χωνευμένο κάτω μέρος διαμερίσματος λαδιού.
5) Σπειροειδείς, χωνευτές διατάξεις ανύψωσης από ανοξείδωτο χάλυβα.
6) Αυτόματη συσκευή ανακούφισης πίεσης.
7) Ηλεκτρικό ορυκτέλαιο με αναστολέα οξείδωσης.
8) Αφαιρούμενο καπό με πείρους και βαρέλια από ανοξείδωτο χάλυβα ανθεκτικά στη διάβρωση. Περίβλημα από ήπιο χάλυβα και αποσπώμενο κατώφλι στερεωμένο με εξαρτήματα από ανοξείδωτο χάλυβα. Βραχίονας στερέωσης αξεσουάρ μπροστινού πίνακα.
9) Θολωτές επάνω επιφάνειες στο καπό και στο διαμέρισμα λαδιού για την αποφυγή κατακράτησης νερού.
10) Πλήρωση λαδιού/βύσμα στάθμης λαδιού. Βύσμα αποστράγγισης λαδιού. Διατάξεις γείωσης δεξαμενής.
11) Ανθεκτική στη διάβρωση διάταξη κλειδώματος με ασφαλισμένο μπουλόνι ασφαλείας penta-head, πλωτό παξιμάδι και διάταξη λουκέτου.

Προδιαγραφή

Διαδικασία παραγωγής

Συχνές ερωτήσεις

1. Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.

2. Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: Χρόνος μαζικής παραγωγής 15-25 ημέρες.

3. Ε: Πόσο διαρκεί η εγγύηση;

Α: 24 μήνες από το B/L. Εάν υπάρχουν προβλήματα με τα αξεσουάρ, απλώς παρέχετε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν σέρβις. Σύμφωνα με τον αριθμό των προϊόντων, θα παρέχουμε εύκολα κατεστραμμένα αξεσουάρ δωρεάν. Μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη εάν χρειάζεστε.

4. Ε: Είναι διαθέσιμο το OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με τη δική μας ομάδα Ε&Α, μπορούμε να προσαρμόσουμε προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση του λογότυπου του πελάτη.

δ. Άλλες ιδέες σας για το προϊόν, μπορούμε να σας βοηθήσουμε να σχεδιάσετε και να τις θέσετε σε παραγωγή. Οι παραπάνω προσαρμοσμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5. Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Α: Η εταιρεία μας διαθέτει την βασική τεχνολογία, όλα τα είδη προϊόντων διαθέτουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι υποχρεούνται αυστηρά να κατασκευάζουν προϊόντα σύμφωνα με τα σχέδια. Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές. Οι επόπτες QC θα επιθεωρούν τακτικά την παραγωγή. Θα κάνουμε δοκιμές απόδοσης προϊόντων κατά τη διάρκεια της παραγωγής και ολοκληρωμένες δοκιμές ποιότητας όταν τα προϊόντα ολοκληρωθούν.
