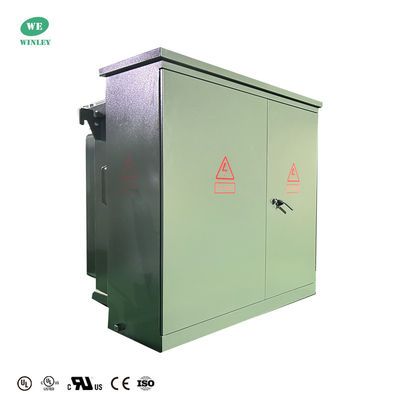

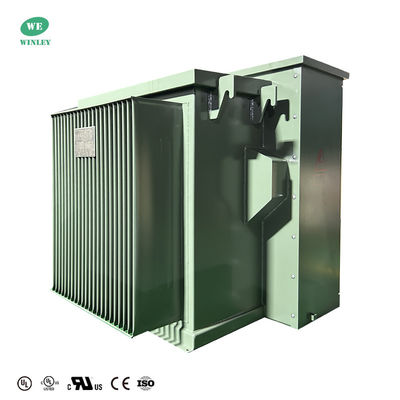

Πιστοποιημένο UL 3 φάσεις Pad Mounted μετασχηματιστή λάδι βυθισμένο 500Kva 34.5KV έως 208Y νεκρός εμπρόσθιος βρόχος τροφοδότησης

Σύνοψη

Ο μετασχηματιστής τριών φάσεων που είναι τοποθετημένος σε πλακέτα βυθίζει τον διακόπτη φορτίου και την ασφάλεια στην πλευρά υψηλής τάσης του μετασχηματιστή με τον πυρήνα και τις περιέλιξεις του μετασχηματιστή στην ίδια δεξαμενή πετρελαίου,έχει τα πλεονεκτήματα της προηγμένης δομής, αξιόπιστη απόδοση, εξοικονόμηση ενέργειας και μείωση της κατανάλωσης, ευέλικτη χρήση, ισχυρή προσαρμοστικότητα και οικονομικά πλεονεκτήματα.

Γιατί να μας επιλέξετε;

1. Η WINLEY παράγει μια πλήρη γκάμα μετασχηματιστών τριών φάσεων με χωρητικότητα 45kva-5500KVA και τάση έως 34,5KV. Τα προϊόντα πληρούν ή ακόμη και υπερβαίνουν τα πρότυπα του DOE 2016,ΙΕΗΕ/ANSI, CSA, IEC, NEMA κλπ.
2. Ο μετασχηματιστής τριών φάσεων που κατασκευάζεται από την WINLEY έχει λάβει πιστοποίηση UL/cUL (αριθμός πιστοποιητικού: UL-US-2431836-0, UL-CA-2423202-0),και μπορεί να υποβάλει αίτηση για UL (αδειοδότηση συνεργατών) σύμφωνα με τις απαιτήσεις του πελάτη.
3. Τα προϊόντα μας εξάγονται στη Βόρεια Αμερική, τη Νότια Αμερική, τις Φιλιππίνες και άλλα μέρη σε μεγάλες ποσότητες.επαγγελματική και αξιόπιστη υπηρεσία μετά την πώληση, και μπορεί να παραδώσει τα αγαθά γρήγορα μέσα σε 7-35 ημέρες.

Κύρια δεδομένα

Τυπικά χαρακτηριστικά

• λειτουργία 60 Hz.
• 65°C μέση ανύψωση της επικάλυψης.
• Ραδιακή και κυκλική τροφοδοσία.
• Τύπος ακτινοβολιών HV με νεκρό και ενεργό μπροστινό τέρμα.
• HV BIL 45 150 kV (νεκρό μέτωπο) 200 kV (ζωντανό μέτωπο).
• LV BIL 30 60 kV.

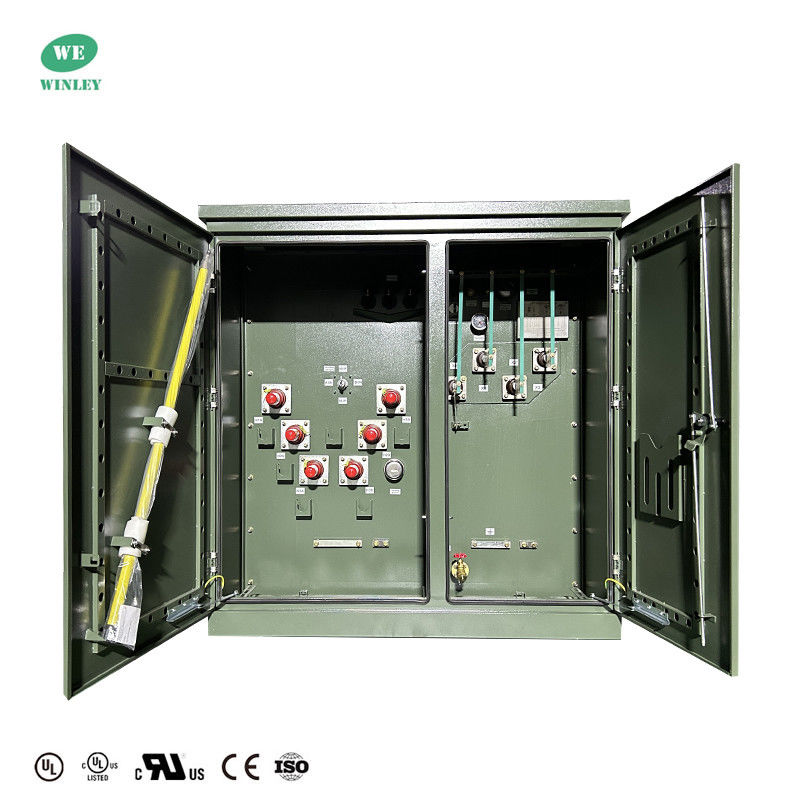

• Τρία σημεία κλειδώματος πόρτας χαμηλής τάσης.
• Πύλη υψηλής τάσης, η οποία μπορεί να ανοίξει μόνο μετά από
η πόρτα χαμηλής τάσης ανοίγει.
• Σκληρό διαχωριστικό από χάλυβα.
• Η δεξαμενή μετασχηματιστή συγκολλημένη από το κάλυμμα μέχρι τη βάση.
• Μόνιμη πινακίδα.
• Προμήθεια πλήρωσης καπακιού σωλήνα NPT μήκους 1 ίντσες.
• Πλακέτες γείωσης δεξαμενών ANSI.
• Βαλβίδα αποστράγγισης 1 ίντσες και δειγματοληπτής.
• Αυτοματοποιημένη βαλβίδα ελάφρυνσης πίεσης (35 SCFM).
• Μετατροπέας βρύσης με (2) βρύση πλήρους χωρητικότητας 2,5% πάνω και κάτω από το ονομαστικό.
• Μία τρύπα χεριού 10×18 (ή 14×25) στο κάλυμμα του μετασχηματιστή.
• Χρωματισμένο σε πράσινο ελαιόλαδο (Munsell 7GY 3.29/1.5).
• Σχεδιασμένο, κατασκευασμένο και δοκιμασμένο σύμφωνα με τα τελευταία πρότυπα ANSI

Απόδοση

1. Ασφαλής και Αξιόπιστος: Χρησιμοποιούν αποτελεσματική προστασία απομόνωσης και εξοπλισμό διάσπασης θερμότητας, με μια καλά σχεδιασμένη δομή καλωδιακής θήκης που εξασφαλίζει την ασφάλεια και την αξιοπιστία.επιτρέποντας 2 φορές υπερφόρτωση για 2 ώρες και 10,6 φορές υπερφόρτωση για 7 ώρες χωρίς να επηρεάζεται η διάρκεια ζωής τους.
2. Εύκολες Συνδέσεις: Η χρήση πρίζων αγκώνου διευκολύνει τη σύνδεση καλωδίων εισόδου υψηλής τάσης, επιτρέποντας τις λειτουργίες σύνδεσης και διασύνδεσης υπό ισχύ.
3. Ισχυρή Αμυντική Ικανότητα: Μπορούν να αντισταθούν αποτελεσματικά στις στιγμιαίες κορυφές τάσης, προστατεύοντας τον εξοπλισμό ηλεκτρικής ενέργειας από ζημιές.Δύο ευαίσθητες ασφάλειες (θερμοκρασία και ρεύμα) που προστατεύουν από σφάλματα βραχυκυκλώματος στη δευτερεύουσα πλευράΕφεδρική ασφάλεια περιορισμού ρεύματος (ELSP): Προστατεύει από σφάλματα στο εσωτερικό του μετασχηματιστή και στην πλευρά υψηλής τάσης.
4. Ευέλικτη τροφοδοσία: Μπορούν να είναι είτε τύπου τερματικού είτε τύπου δακτυλικού δικτύου, επιτρέποντας σε έναν μετασχηματιστή να τροφοδοτεί με ενέργεια έναν άλλο, βελτιώνοντας την απόσταση τροφοδοσίας ενέργειας και την αξιοπιστία.
5. Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος: Σχεδιασμένο με γνώμονα την ενεργειακή απόδοση και την προστασία του περιβάλλοντος.

Τεχνικά σχέδια

Προδιαγραφές

Δοκιμές εργοστασίου

• Δοκιμή αντίστασης περιστροφής
• Δοκιμή αντοχής στην μόνωση
• Δοκιμή σφάλματος αναλογίας τάσης
• Δοκιμή αντίστασης βραχυκυκλώματος
• Δοκιμή χωρίς απώλεια φορτίου (βάττα)
• Δοκιμή απώλειας φορτίου (βάττα)
• Δοκιμή αντοχής στην επαγόμενη τάση
• Δοκιμασία αντοχής χωριστής πηγής τάσης
• Δοκιμή δοκιμής ακεραιότητας πίεσης

Διαδικασία παραγωγής

Γενικές ερωτήσεις

1Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

2Ε: Ποιος είναι ο χρόνος προετοιμασίας;

Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.

3Ε: Πόσος χρόνος είναι η εγγύηση;

Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.

4Ε: Είναι διαθέσιμος ο OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

Β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση λογότυπου πελάτη.

Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
