75 Kva 3 Φάσης Πάνδα Εγκαταστημένος Μετασχηματιστής Υγρά 13.2KV DOE 2016 Απόδοση UL/cUL Πιστοποιημένο

Η WINLEY προσφέρει μια πλήρη σειρά από μετασχηματιστές διανομής ThreePhase Pad-Mounted γεμάτους υγρό που πληρούν τα ισχύοντα πρότυπα ANSI®/IEEE®.Οι εμπορικοί μετασχηματιστές WINLEY τύπου διαμερίσματος Τριών Φάσεων που τοποθετούνται σε πλακέτα είναι σχεδιασμένοι για εξωτερική εγκατάσταση σε πλακέτα σκυροδέματος και παρέχουν υπόγεια διανομή ενέργειας σε εμπορικές εγκαταστάσεις., βιομηχανικά και θεσμικά φορτία.

Κύρια δεδομένα

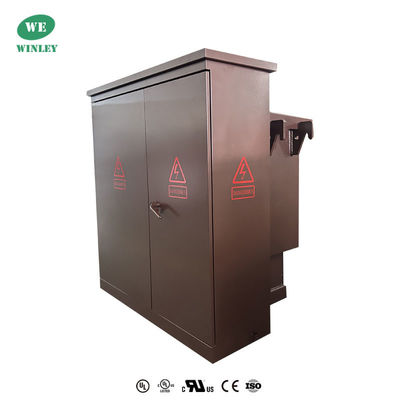

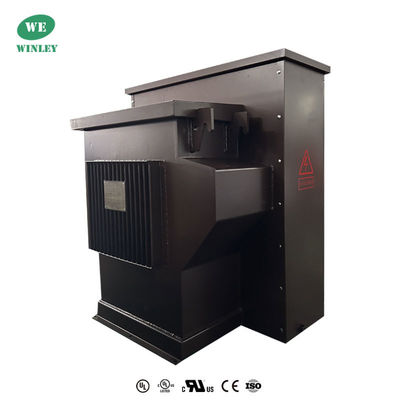

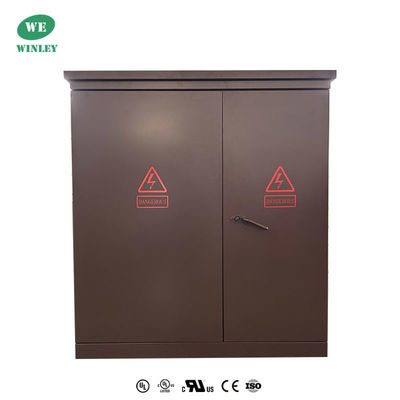

Φωτογραφίες προϊόντων

Τεχνικά σχέδια

Τυπικά χαρακτηριστικά

• λειτουργία 60 Hz.
• 65°C μέση ανύψωση της επικάλυψης.
• Ραδιακή και κυκλική τροφοδοσία.
• Τύπος ακτινοβολιών HV με νεκρό και ενεργό μπροστινό τέρμα.
• HV BIL 45 150 kV (νεκρό μέτωπο) 200 kV (ζωντανό μέτωπο).
• LV BIL 30 60 kV.
• Τρία σημεία κλειδώματος πόρτας χαμηλής τάσης.
• Πύλη υψηλής τάσης, η οποία μπορεί να ανοίξει μόνον αφού ανοίξει η πόρτα χαμηλής τάσης.
• Σκληρό διαχωριστικό από χάλυβα.
• Η δεξαμενή μετασχηματιστή συγκολλημένη από το κάλυμμα μέχρι τη βάση.
• Μόνιμη πινακίδα.
• Προμήθεια πλήρωσης καπακιού σωλήνα NPT μήκους 1 ίντσες.
• Πλακέτες γείωσης δεξαμενών ANSI.
• Βαλβίδα αποστράγγισης 1 ίντσες και δειγματοληπτής.
• Αυτοματοποιημένη βαλβίδα ελάφρυνσης πίεσης (35 SCFM).
• Μετατροπέας βρύσης με (2) βρύση πλήρους χωρητικότητας 2,5% πάνω και κάτω από το ονομαστικό.
• Μια τρύπα χεριού 10x18 (ή 14x25) στο κάλυμμα της δεξαμενής του μετασχηματιστή.
• Σχεδιασμένο, κατασκευασμένο και δοκιμασμένο σύμφωνα με τα τελευταία πρότυπα ANSI.

Δομή προϊόντος

1)Το τμήμα του μετασχηματιστή και το τμήμα του κιβωτίου ελέγχου της παραλλαγής των Ηνωμένων Πολιτειών, του οποίου το τμήμα του μετασχηματιστή είναι πλήρως σφραγισμένη δομή,και το μονωτικό έλαιο μπορεί να είναι δύο είδη ελαίου υψηλής σημείας ανάφλεξης ή συνηθισμένου ελαίου.

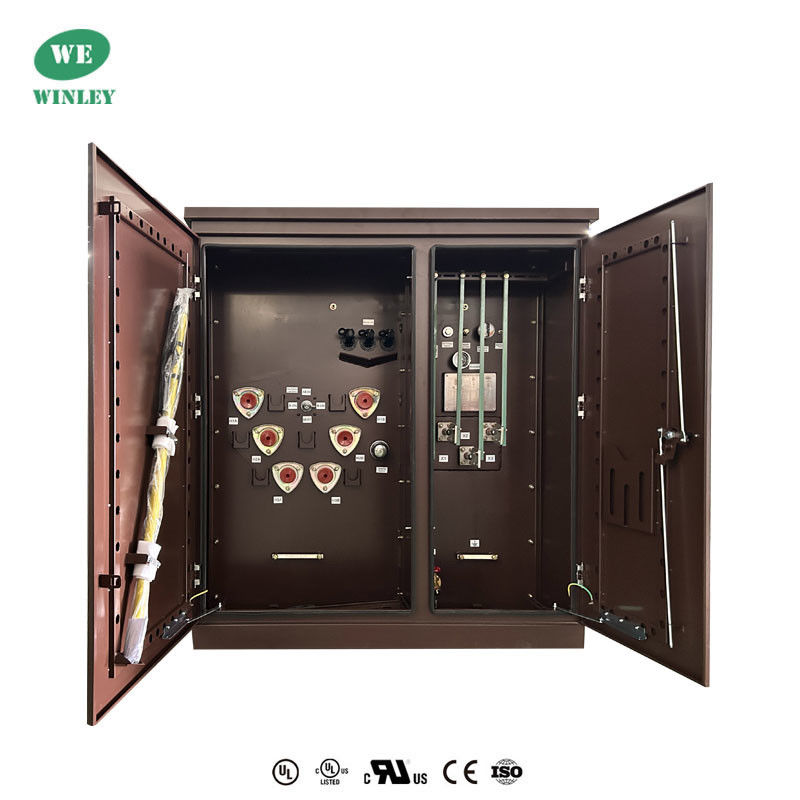

2)Το ντουλάπι ελέγχου χωρίζεται σε ένα δωμάτιο υψηλής τάσης και ένα δωμάτιο χαμηλής τάσης.

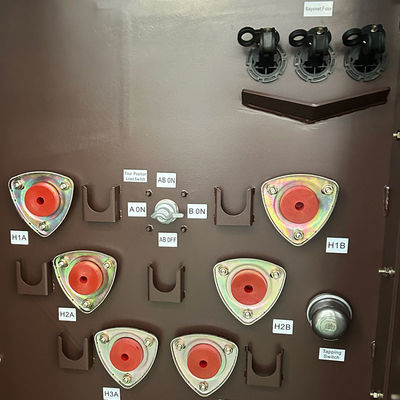

3)Η αίθουσα υψηλής τάσης είναι εξοπλισμένη με: πρίζα καλωδίου υψηλής τάσης, δέκτη κεραυνών, λαβή χειρισμού διακόπτη φορτίου, λαβή διακόπτη πτήσης χωρίς διέγερση, ασφαλιστήρα, βαλβίδα αποδέσμευσης πίεσης,θερμόμετρο, μετρητής πίεσης, μετρητές θέσης πετρελαίου, πρίζες πλήρωσης πετρελαίου, βαλβίδες αποστράγγισης πετρελαίου κλπ., διακόπτες φόρτωσης, διακόπτες κρέμασης, ασφάλειες πλέγματος κλπ.βυθίζονται όλα στο λάδι του μετασχηματιστή μαζί με τον πυρήνα του μετασχηματιστήΤο καλώδιο υψηλής τάσης και ο μετασχηματιστής συνδέονται με συνδέσμους καλωδίου αγκώνα.
4)Η πλευρά χαμηλής τάσης μπορεί να εγκατασταθεί με διακόπτες αέρα, μετασχηματιστές ρεύματος, καθώς και μετρητές ηλεκτρικής ενέργειας, αμπερόμετρα και βολτμέτρα,και τα κυκλώματα εξόδου και οι συσκευές αντιστάθμισης χωρητικότητας μπορούν να ρυθμιστούν σύμφωνα με τις ανάγκες του χρήστη.

Προδιαγραφές

Διαδικασία παραγωγής

Γενικές ερωτήσεις

1Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

2Ε: Ποιος είναι ο χρόνος προετοιμασίας;

Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.

3Ε: Πόσος χρόνος είναι η εγγύηση;

Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.

4Ε: Είναι διαθέσιμος ο OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

Β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση λογότυπου πελάτη.

Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.

Γιατί να μας επιλέξετε;

• Το εύρος των προϊόντων εκτείνεται από 45KVA έως 5500 KVA, με ονομαστική τάση έως 34,5 KV, σύμφωνα με ή ανώτερα πρότυπα όπως DOE 2016, IEEE/ANSI, CSA,ΔΕΠ,Η NEMA.
• Τα προϊόντα έχουν πιστοποίηση UL/cUL (Αριθμοί πιστοποιητικών: UL-US-2431836-0, UL-CA-2423202-0) και μπορούν να λάβουν UL (αδειοδότηση συνεργατών) με βάση τα αιτήματα των πελατών.
• Τα προϊόντα μας εξάγονται σε μεγάλες ποσότητες σε περιοχές όπως η Βόρεια Αμερική και οι Φιλιππίνες.μαζί με την επαγγελματική και αξιόπιστη υπηρεσία μετά την πώληση, εξασφαλίζοντας ταχεία παράδοση εντός 7 έως 35 ημερών.
