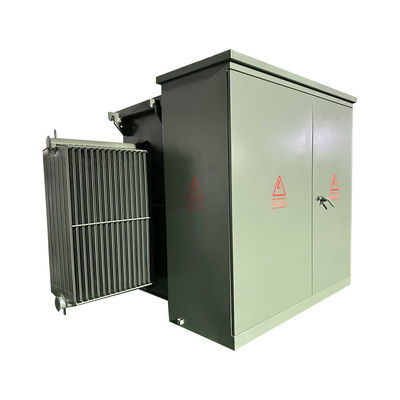

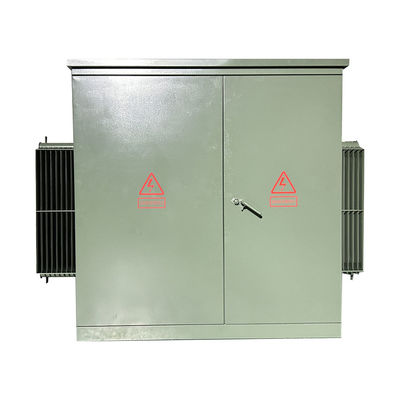

Τρεις φάσεις μετασχηματιστή 3000Kva 24940V έως 4160Y/2400 UL πιστοποιημένο

Οι μετασχηματιστές τριών φάσεων που παράγουμε έχουν λάβει πιστοποίηση UL, με χωρητικότητα από 30 έως 5500 kVA και τάσεις έως 34,5 kV.Τα προϊόντα μας εξάγονται στη Βόρεια Αμερική, στις Φιλιππίνες και σε άλλα μέρη σε μεγάλες ποσότητες..

Κύρια δεδομένα

Τυπικά χαρακτηριστικά

• λειτουργία 60 Hz.
• 65°C μέση ανύψωση της επικάλυψης.
• Ραδιακή και κυκλική τροφοδοσία.
• Τύπος ακτινοβολιών HV με νεκρό και ενεργό μπροστινό τέρμα.
• HV BIL 45 150 kV (νεκρό μέτωπο) 200 kV (ζωντανό μέτωπο).
• LV BIL 30 60 kV.
• Τρία σημεία κλειδώματος πόρτας χαμηλής τάσης.
• Πύλη υψηλής τάσης, η οποία μπορεί να ανοίξει μόνο μετά από
η πόρτα χαμηλής τάσης ανοίγει.
• Σκληρό διαχωριστικό από χάλυβα.
• Η δεξαμενή μετασχηματιστή συγκολλημένη από το κάλυμμα μέχρι τη βάση.

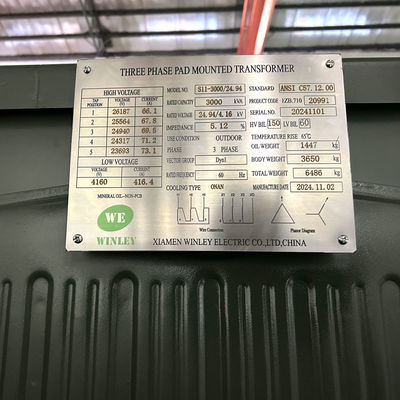

• Μόνιμη πινακίδα.
• Προμήθεια πλήρωσης καπακιού σωλήνα NPT μήκους 1 ίντσες.
• Πλακέτες γείωσης δεξαμενών ANSI.
• Βαλβίδα αποστράγγισης 1 ίντσες και δειγματοληπτής.
• Αυτοματοποιημένη βαλβίδα ελάφρυνσης πίεσης (35 SCFM).
• Μετατροπέας βρύσης (2) 2,5% πάνω από τις βρύσες πλήρους χωρητικότητας
και κάτω από το ονομαστικό.
• Μια τρύπα 10×18× (ή 14×25×) στο μετασχηματιστή
κάλυψη δεξαμενής.
• Χρωματισμένο σε πράσινο ελαιόλαδο (Munsell 7GY 3.29/1.5).
• Σχεδιασμένο, κατασκευασμένο και δοκιμασμένο σύμφωνα με τις διατάξεις του παρόντος κανονισμού.
με τα τελευταία πρότυπα ANSI

Τεχνικά σχέδια

Δομή προϊόντος

1)Το τμήμα του μετασχηματιστή και το τμήμα του κιβωτίου ελέγχου της παραλλαγής των Ηνωμένων Πολιτειών, του οποίου το τμήμα του μετασχηματιστή είναι πλήρως σφραγισμένη δομή,και το μονωτικό έλαιο μπορεί να είναι δύο είδη ελαίου υψηλής σημείας ανάφλεξης ή συνηθισμένου ελαίου.

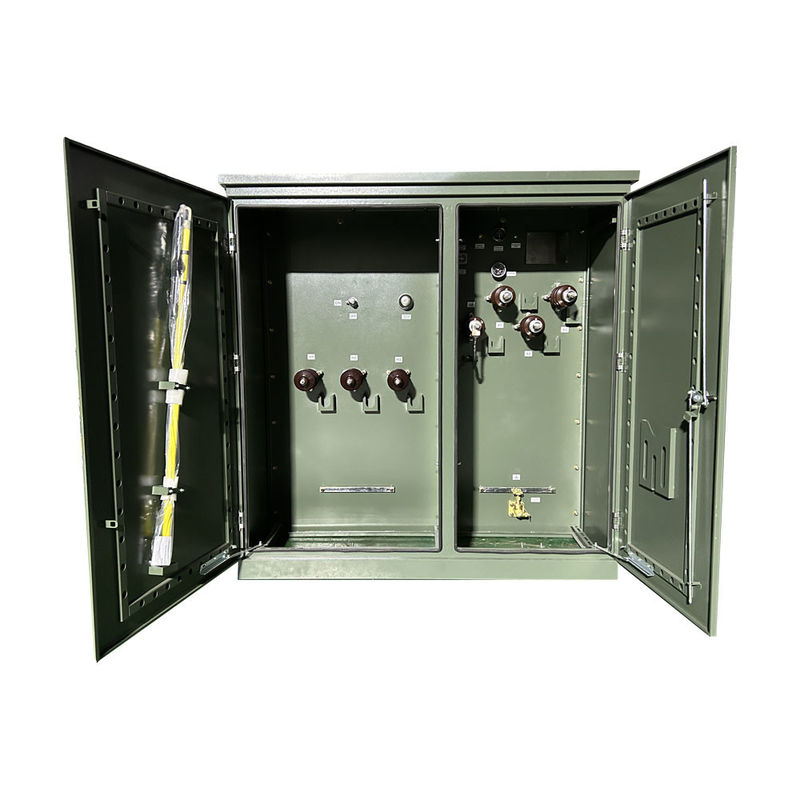

2)Το ντουλάπι ελέγχου χωρίζεται σε ένα δωμάτιο υψηλής τάσης και ένα δωμάτιο χαμηλής τάσης.

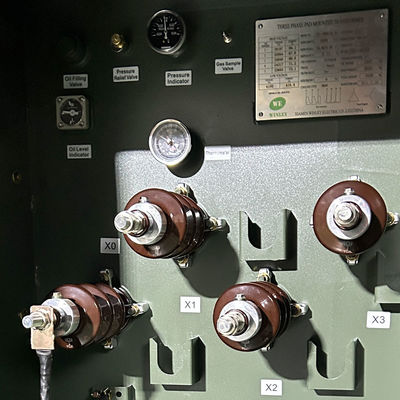

3)Η αίθουσα υψηλής τάσης είναι εξοπλισμένη με: πρίζα καλωδίου υψηλής τάσης, ηλεκτροσόκ, χειριστή λειτουργίας διακόπτη φορτίου, χειριστή διακόπτη πτήσης χωρίς διέγερση, ασφαλιστήρα, βαλβίδα αποδέσμευσης πίεσης,θερμόμετρο, μετρητής πίεσης, μετρητές θέσης πετρελαίου, πρίζες πλήρωσης πετρελαίου, βαλβίδες αποχέτευσης πετρελαίου κλπ., διακόπτες φόρτωσης, διακόπτες βρύσης, ασφάλειες πλέγματος κλπ.βυθίζονται όλα στο λάδι του μετασχηματιστή μαζί με τον πυρήνα του μετασχηματιστήΤο καλώδιο υψηλής τάσης και ο μετασχηματιστής συνδέονται με συνδέσμους καλωδίων αγκώνα.
4)Η πλευρά χαμηλής τάσης μπορεί να εγκατασταθεί με διακόπτες αέρα, μετασχηματιστές ρεύματος, καθώς και μετρητές ηλεκτρικής ενέργειας, αμπερόμετρα και βολτμέτρα,και τα κυκλώματα εξόδου και οι συσκευές αντιστάθμισης χωρητικότητας μπορούν να ρυθμιστούν σύμφωνα με τις ανάγκες του χρήστη.

Προδιαγραφές

Εφαρμόσιμα πρότυπα

IEEE Std C 57.12.00 Πρότυπο για τις τυποποιημένες γενικές απαιτήσεις για τους μετασχηματιστές διανομής, ισχύος και ρύθμισης που χρησιμοποιούνται σε υγρό.
IEEE Std C 57.12.28 Εγκατασκευές που τοποθετούνται σε πλακέτες - Ακεραιότητα του περιβλήματος.
IEEE Std C 57.12.34 ∙ Τυποποιημένες απαιτήσεις για τροφοδοτητές διανομής τριών φάσεων, αυτοψυγμένων, τύπου διαμερίσματος, που τοποθετούνται σε πλακέτες.
IEEE Std C 57.12.90 Standard Test Code for Liquid-Immerged Distribution, Power, and Regulating Transformers and IEEE Guide for Short-Circuit Testing of Distribution and Power Transformers (Κώδικας δοκιμών για τους μετασχηματιστές διανομής, ισχύος και ρύθμισης που βυθίζονται σε υγρό) και Οδηγός IEEE για τις δοκιμές μικρού κυκλώματος των μετασχηματιστών διανομής και ισχύος.
IEEE Std C 57.12.91 Οδηγός φόρτωσης μετασχηματιστών βυθισμένων σε ορυκτό λάδι.

Διαδικασία παραγωγής

Πιστοποίηση UL/cUL

Γενικές ερωτήσεις

1Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

2Ε: Ποιος είναι ο χρόνος προετοιμασίας;

Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.

3Ε: Πόσος χρόνος είναι η εγγύηση;

Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.

4Ε: Είναι διαθέσιμος ο OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

Β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση λογότυπου πελάτη.

Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
