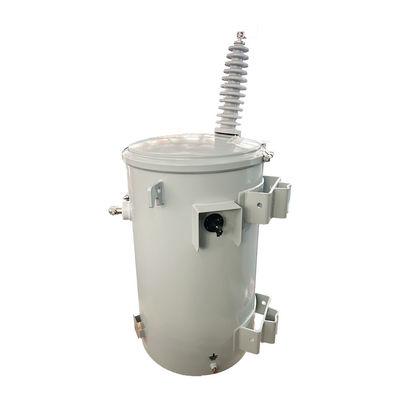

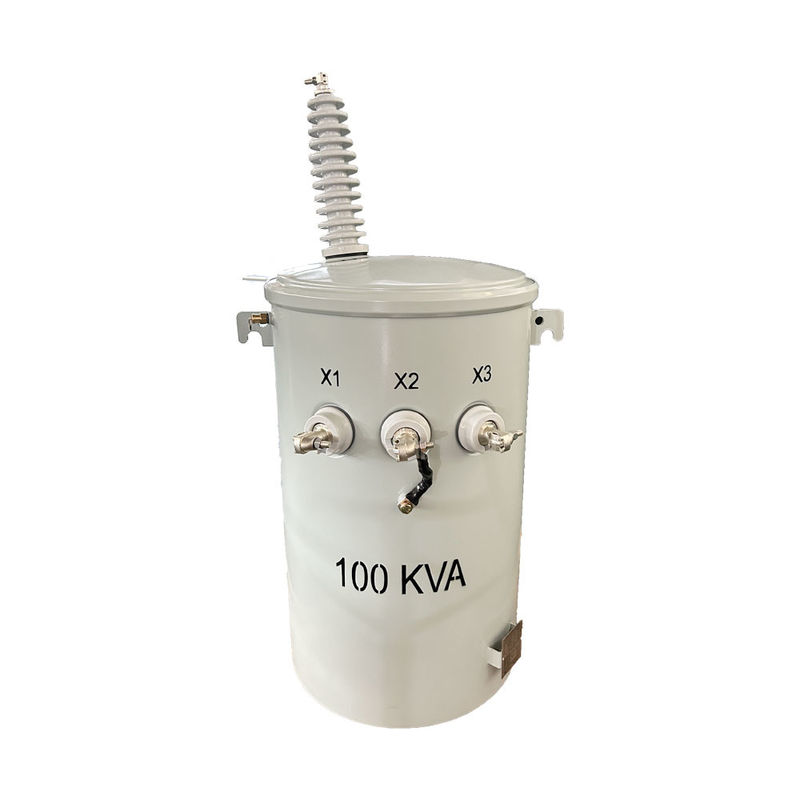

100KVA Μονό φάση Στύλος τοποθετημένος μετασχηματιστής διανομής διπλή τάση Step Down 34.5KV έως 120V

Ονομασία μάρκας:	WINLEY
Αριθμός μοντέλου:	D-100/34.5
Τροποποιημένο:	1 μονάδα
τιμή:	$1000-$10000
Πληροφορίες συσκευασίας:	Κεφάλαιο από πλακέτο
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE,ISO

Τύπος μετασχηματιστή:

Μετασχηματιστή βυθισμένου σε λάδι

Δυναμικότητα:

100 KVA

Πρωτογενής τάση:

34500GrdY/19920

Δευτερεύουσα τάση:

120/240V

Κατηγορία Ψύξης:

ΟΝΑΝ; Αυτοψύχεται

Υλικό επικάλυψης:

Χάλυβα

Ομάδα διανυσμάτων:

Dyn11/Yyn0

Συχνότητα:

50/60Hz

Δυνατότητα προσφοράς:

1000 ζεύγη/μήνα

Επισημαίνω:

Μετασχηματιστής διανομής 120V

Μετασχηματιστής διανομής 100KVA

34Μετασχηματιστής διανομής 5KV

Περιγραφή του προϊόντος

100KVA Μονό φάση Στύλος τοποθετημένος μετασχηματιστής διανομής διπλή τάση Step Down 34.5KV έως 120V

Πρότυπα προϊόντων:

Τύπος πετρελαίου: 25# /45# Πρότυπα πετρελαίου: IEC60296 25#
Πίεση κελύφους: 25 kpa Πρότυπα φιάλης πορσελάνης: IEC60137
Δυνατότητα υπερφόρτωσης: 10% Πρότυπο ικανότητας βραχυκύκλωσης: ANSI C57.12-2000
Ο θόρυβος πληροί τα πρότυπα: ANSI/IEEE C57.12.90 ή IEC 60076-10

δομή

100KVA Μονό φάση Στύλος τοποθετημένος μετασχηματιστής διανομής διπλή τάση Step Down 34.5KV έως 120V 0

Κύρια δεδομένα

Φάση	Μία φάση
Δυναμικότητα	100 KVA
Πρωτογενής τάση	34500GrdY/19920
Δευτερογενής τάση	120/240V (L-N-L)
Δευτερογενής φασόρος	Διπλή περιστροφή μονοφάσης
Δευτερογενής BIL	30 KV
Συχνότητα	60 Hz
Αύξηση της θερμοκρασίας	65°C
Αξιολόγηση μόνωσης	Κλάση Ε Μόνωση - 120°C, 248°F
Τάξη ψύξης	ΟΝΑΝ; Αυτοψυγμένο
Πρότυπο αποδοτικότητας	Προδιαγραφές DOE 2016, ανταποκρίνεται στα πρότυπα ANSI/IEEE
Δείκτης K-Factor (αρμονική μετριασμός)	Κ-1 (Κανονισμός)
Υλικό περιστροφής	Χάλυβα
Κατηγορία θερμοκρασίας περιβάλλοντος	40°C
Επίπεδο ήχου	50 dBA
Βασικό υλικό	Χάλυβας με προσανατολισμό στα κόκκους
Υλικό δεξαμενής	Επικάλυπτος χάλυβα
Μέγεθος*	30.70''-W x 31.85''-D x 47.20''-H
Αποτελεσματικότητα	990,05%
Καμία απώλεια φορτίου (σε βατ)	+/- 270W
Πλήρης απώλεια φορτίου (σε βατ)	+/- 1.100W

Σχέδια προϊόντος

100KVA Μονό φάση Στύλος τοποθετημένος μετασχηματιστής διανομής διπλή τάση Step Down 34.5KV έως 120V 1

Συνηθισμένος τύπος

Ο μετασχηματιστής είναι μια δομή σφράγισης κυλίνδρων. Κάθε ένα είναι στερεωμένο με συσκευές γείωσης, γάντζους, υποστηρικτικές ράβδους που συμμορφώνονται με το πρότυπο ANSI, και ένα ή δύο καπάκια υψηλής τάσης στο κάλυμμα,κατώτατης τάσης βούσκα στο τοίχωμα της δεξαμενήςΟ διακόπτης θα πρέπει να ρυθμίζεται με βάση τις οδηγίες μετά την απενεργοποίηση.

Προδιαγραφές

10kva-500kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι
Ονομαστική κεφαλαιακή αξία (kVA)	Υψηλή	Χαμηλή τάση (v)	Σύμβολο σύνδεσης	Τύπος	Αντίσταση βραχυκυκλώματος (%)	Αποτελεσματικότητα
Ονομαστική κεφαλαιακή αξία (kVA)	Τετάρτη	Χαμηλή τάση (v)	Σύμβολο σύνδεσης	Τύπος	Αντίσταση βραχυκυκλώματος (%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	ΙΙ0, ΙΙ6	ΙΕΗΕ/ANSI/ DOE	10,8 έως 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Διαδικασία παραγωγής

100KVA Μονό φάση Στύλος τοποθετημένος μετασχηματιστής διανομής διπλή τάση Step Down 34.5KV έως 120V 2

100KVA Μονό φάση Στύλος τοποθετημένος μετασχηματιστής διανομής διπλή τάση Step Down 34.5KV έως 120V 3

100KVA Μονό φάση Στύλος τοποθετημένος μετασχηματιστής διανομής διπλή τάση Step Down 34.5KV έως 120V 4

Γενικές ερωτήσεις

1Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

2Ε: Ποιος είναι ο χρόνος προετοιμασίας;

Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.

3Ε: Πόσος χρόνος είναι η εγγύηση;

Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.

4Ε: Είναι διαθέσιμος ο OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

Β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση λογότυπου πελάτη.

Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
