| Ονομασία μάρκας: | WINLEY |
| Αριθμός μοντέλου: | D-75/34.5 |
| Τροποποιημένο: | 1 μονάδα |
| τιμή: | $1000-$10000 |
| Πληροφορίες συσκευασίας: | Κεφάλαιο από πλακέτο |
| Όροι πληρωμής: | Τ/Τ |

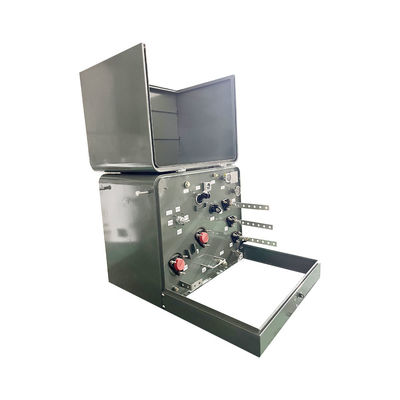

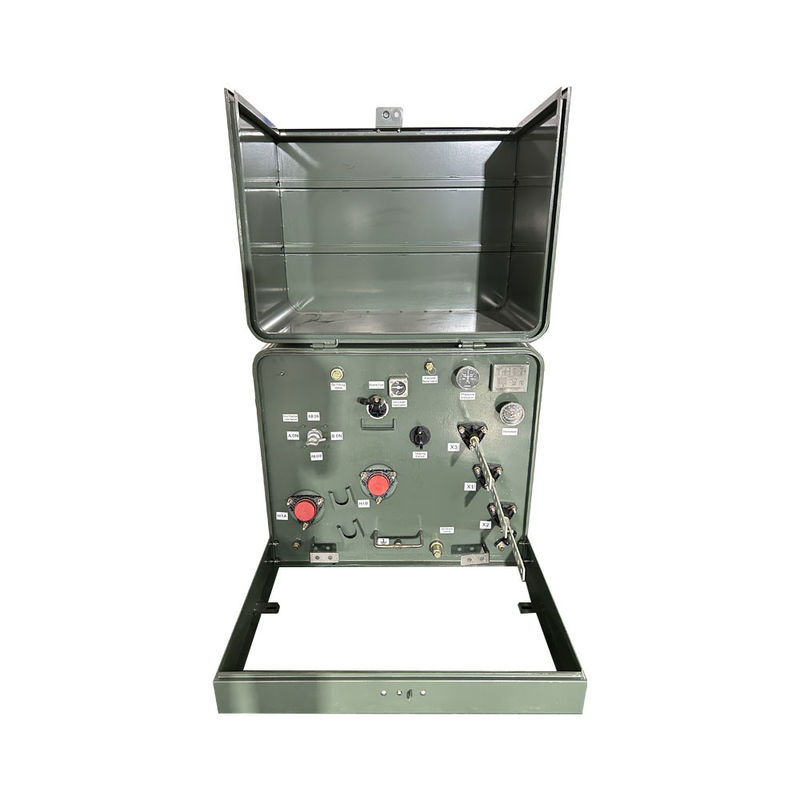

75kva μονοφασική τροφοδοσία μετασχηματιστή 34500GrdY/19950 έως 240/120V Δύο τύποι περιστροφής
Οι μετασχηματιστές μονής φάσης που κατασκευάζονται από την WINLEY συμμορφώνονται πλήρως ή υπερβαίνουν ακόμη και τα πρότυπα ANSI/IEEE, DOE, CSA και άλλα πρότυπα,και παράγουμε ανεξάρτητα βασικά εξαρτήματα όπως δεξαμενές πετρελαίου και πυρήνες, που παραδίδει περισσότερες από 600 μονάδες ανά μήνα και μπορεί να παραδώσει γρήγορα μέσα σε 7-35 ημέρες.
δομή προϊόντος
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου II |
| Φάση | Μία φάση |
| Δυναμικότητα | 75 |
| Ομάδα διανυσμάτων | ΙΙ6 |
| Πρωτογενής τάση | 34500GrdY/19950 |
| Δευτερογενής τάση | 240/120V (L-N-L) |
| Δευτερογενής φασόρος | Διπλή περιστροφή μονοφάσης |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Πρότυπο αποδοτικότητας | Συμμορφώνεται με τα πρότυπα DOE 2016 και ANSI/IEEE |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-4 |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Επίπεδο ήχου | 50 dBA |
| Υψόμετρο (υψόμετρο) | 3300ft (1000 μέτρα) πάνω από την επιφάνεια της θάλασσας ή χαμηλότερα |
| Υλικό δεξαμενής | Επικάλυπτος χάλυβα |
| Μέγεθος* | 33''-Δ x 34''-Δ x 24''-Η |
| Βάρος* | 1000 λίβρες |
| Αποτελεσματικότητα | 990,10% |
Σχεδίαση
Χαρακτηριστικό απόδοσης
1)Οι μετασχηματιστές ενιαίας φάσης τοποθετούνται σε ένα ντουλάπι με πόρτες και κλειδαριές, συνήθως έξω.
2) Αυτοί οι μετασχηματιστές είναι κατασκευασμένοι με ισχύ 15-250 kVA.
3)Όλοι αυτοί οι μετασχηματιστές διανομής είναι μονωμένοι με λάδι, κρυωμένοι με σέφ, διατίθενται σε κυκλική ή ακτινοβολητική τροφοδοσία και είναι νεκροί.
4)Οι μετασχηματιστές αυτοί διατίθενται σε δύο βασικές διαμορφώσεις, ραδιοεπιτροπής και τροφοδοσίας κυκλώματος, οι οποίες επιλέγονται με βάση τον τύπο του κυκλώματος στο οποίο θα ενσωματωθούν οι μετασχηματιστές.
Προδιαγραφές
| Μετασχηματιστής μονής φάσης 25kva-500kva | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
|
