| Ονομασία μάρκας: | WINLEY |
| Αριθμός μοντέλου: | SCB10-500/11 |
| Τροποποιημένο: | 1 μονάδα |
| τιμή: | $5000-$10000 |
| Πληροφορίες συσκευασίας: | Κεφάλαιο από πλακέτο |
| Όροι πληρωμής: | Τ/Τ |

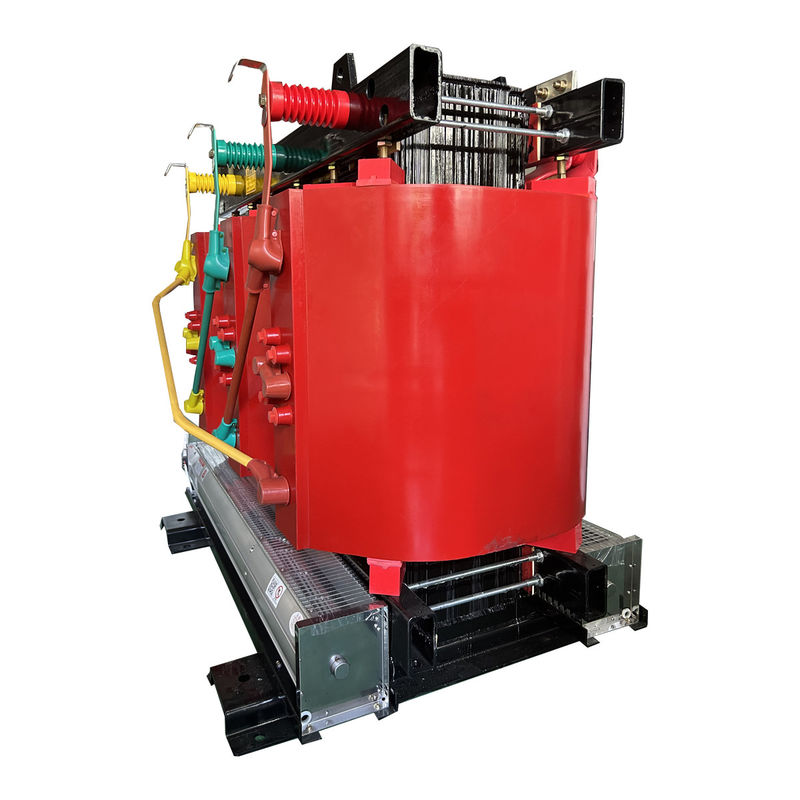

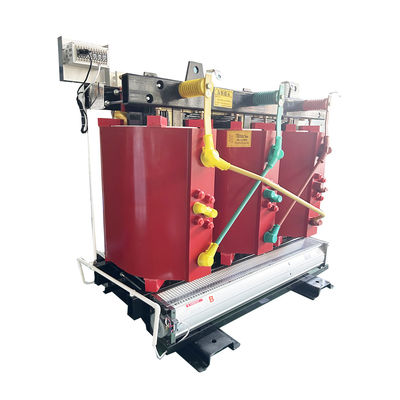

Σκβ11 Σειρά 500kva Τρεις φάσεις χύτευσης σπείρας μετασχηματιστή ρητίνης Διανομή 11000v έως 433v
Οι τριφασικοί μετασχηματιστές ξηρού τύπου από επωξική ρητίνη της WINLEY ELECTRIC διατίθενται σε τρεις κατηγορίες: 10KV/20KV/35KV, σύμφωνα με τα πρότυπα IEC726, GB/T10228-1997,και έχουν τα χαρακτηριστικά της χαμηλής απώλειας, συμπαγή δομή, χαμηλός θόρυβος, αντοχή στην υγρασία, υψηλή μηχανική αντοχή, επιβράδυνση φλόγας και ισχυρή ικανότητα υπερφόρτωσης.

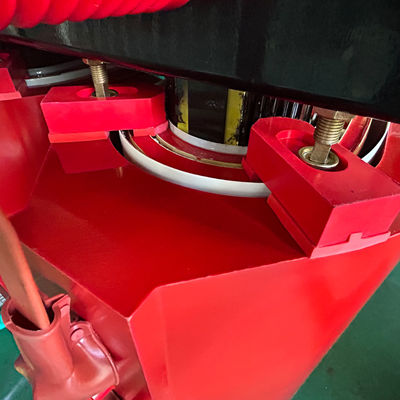

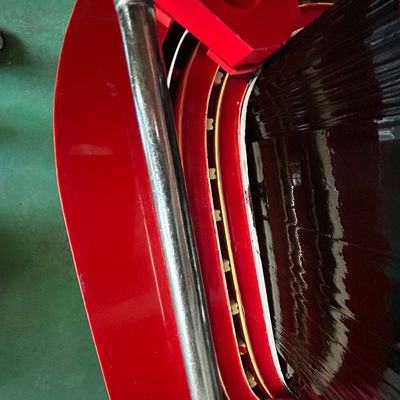

δομή προϊόντος
Κύρια δεδομένα
| Κατηγοριακή ισχύς - AN | kVA | 500 |
| Πρωτογενής επικάλυψη | V | 11000 |
| Δευτερογενής περιστροφή 1 - χωρίς φορτίο | V | 433 |
| Πρωτογενείς εξαγωγές | % | +/-2 X 2,5% |
| Πρωτογενής σύνδεση | Δέλτα | |
| Ομάδα διανυσμάτων | Dyn11 | |
| Αξία μερικής εκκένωσης | pC | < 5 |
| Πρώτη/Δευτεροβάθμια κατηγορία μόνωσης | Δ/Δ | |
| Σχεδιασμένο για εγκατάσταση σε: | Π.Ε. | 22 |
| Πρωτογενές/υπογενές υλικό περιτύλιξης | Αλ/Αλ |
Χαρακτηριστικό απόδοσης

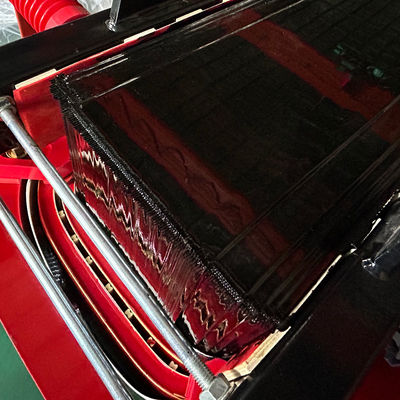

1)Ο πυρήνας του σιδήρου είναι κατασκευασμένος από υψηλής ποιότητας χαλύβδινο χαλύβδινο.Η επιφάνεια είναι επικαλυμμένη με αντι-διάβρωση και καλή διάχυση θερμότητας για να εξασφαλιστεί η χαμηλή απώλεια και αντοχή του μετασχηματιστή στην διάβρωση.
2) Η περιστροφή υψηλής τάσης έχει συνεχή πτώση κάτω από τον δίσκο με έναν αγωγό λωρίδας (αλουμινίου ή χαλκού) και διπλή στρώση μόνωσης.
3)Η περιτύλιξη χαμηλής τάσης είναι κατασκευασμένη από φύλλο αλουμινίου ή χαλκού και τυλιγμένη με απομονωτικό φύλλο προετοιμασμένο με επωξική ρητίνη.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Στον θάλαμο χύτευσης υπό κενό, η ρητίνη χύνεται στο καλούπι για να στεγνώσει και να σχηματίσει μια δομή σώματος FRP υψηλής αντοχής.
Σχεδίαση
Προδιαγραφές
| Ονομαστική ικανότητα | Υψηλή τάση | Χαμηλά | Σύμβολο σύνδεσης | Χωρίς απώλεια φορτίου | Απώλεια επί φορτίου | Χωρίς ρεύμα φορτίου | Βάρος | Ανεξαρτησία μικρού κυκλώματος |
| (KVA) | (KV) | Τετάρτη | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Ναι. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
|
