Καλή τιμή.  σε απευθείας σύνδεση

λεπτομέρειες για τα προϊόντα

Σπίτι > προϊόντα >
Μετασχηματιστής με στύλο
>

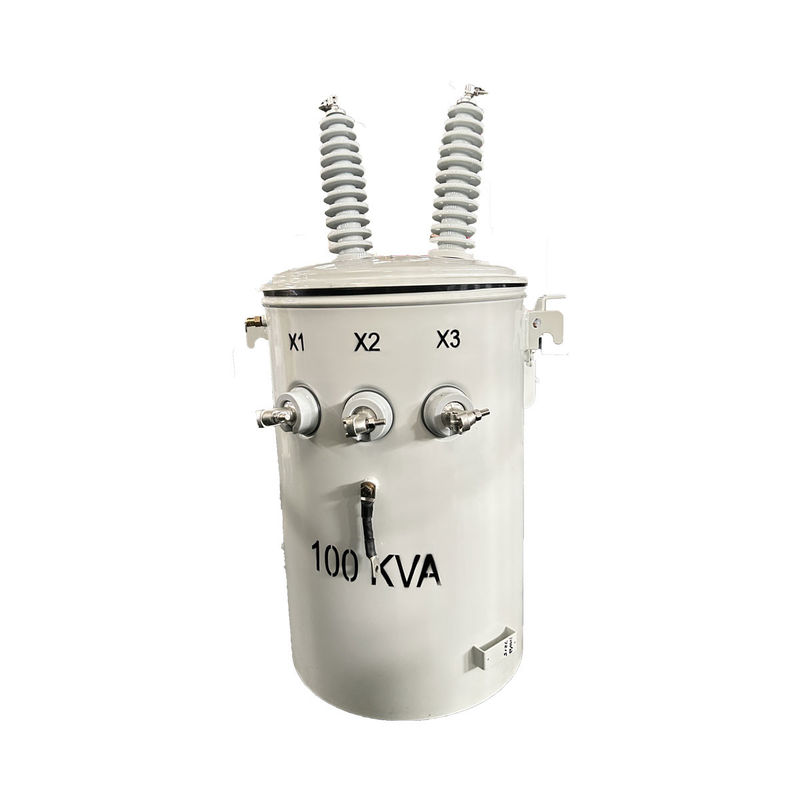

Μετασχηματιστής ενιαίας φάσης 23KV έως 240V

Μετασχηματιστής ενιαίας φάσης 23KV έως 240V

Ονομασία μάρκας: WINLEY
Αριθμός μοντέλου: D-125/35
Τροποποιημένο: 1 μονάδα
τιμή: $1000-$10000
Πληροφορίες συσκευασίας: Κεφάλαιο από πλακέτο
Όροι πληρωμής: Τ/Τ
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE,ISO
Φάση:
Μονό
Δυναμικότητα:
125 KVA
Πρωτογενής τάση:
34500GrdY/19920
Δευτερεύουσα τάση:
120/240V
Συχνότητα:
60 Hz
Τύπος:
Συμμορφώνεται με τα πρότυπα DOE 2016 και ANSI/IEEE
Υλικό επικάλυψης:
χάλκινο
Αποτελεσματικότητα:
99,10%
Δυνατότητα προσφοράς:
1000 ζεύγη/μήνα
Επισημαίνω:

ΑΝΣΙ IEEE Μετασχηματιστής που τοποθετείται σε στύλο

,

Μετασχηματιστής 240V

,

Μετασχηματιστής 23KV που τοποθετείται σε στύλο

Περιγραφή του προϊόντος

Μετασχηματιστής ενιαίας φάσης 23KV έως 240V




Ενσωματώνει έναν συρρικνωτή στην πλευρά της υψηλής τάσης, έναν διακόπτη στην πλευρά της χαμηλής τάσης και περιλαμβάνει ενσωματωμένη προστατευτική ασφάλεια.Ο σχεδιασμός του "όλα σε ένα" εξαλείφει την ανάγκη για πρόσθετες προστατευτικές συσκευές, με αποτέλεσμα σημαντική εξοικονόμηση κόστους κατά την εγκατάσταση.

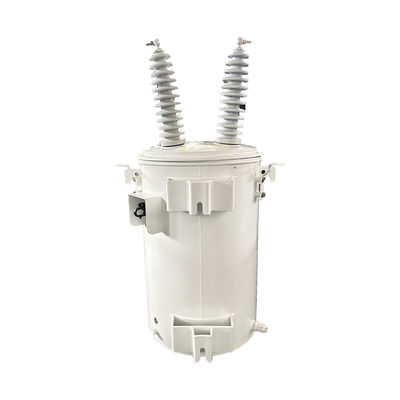

δομή



Μετασχηματιστής ενιαίας φάσης 23KV έως 240V 0



Κύρια δεδομένα



Τύπος μετασχηματιστή Μετασχηματιστής εναέριας διανομής, συμβατικού τύπου
Φάση Μία φάση
Δυναμικότητα 100 KVA
Πρωτογενής τάση 23000GrdY/13280
Τάξη πρωτογενούς τάσης Τάξη 25 kV
Πρωταρχικός Φασόρος Γεωργιζόμενη Wye
Πρωτογενής BIL 125 kV
Δευτερογενής τάση 120/240V (L-N-L)
Τάξη δευτερογενούς τάσης 1Διάταξη 2 kV
Δευτερογενής φασόρος Διπλή περιστροφή μονοφάσης
Δευτερογενής BIL 30 KV
Συχνότητα 60 Hz
Αύξηση της θερμοκρασίας 65°C
Αξιολόγηση μόνωσης Κλάση Ε Μόνωση - 120°C, 248°F
Τάξη ψύξης ΟΝΑΝ; Αυτοψυγμένο
Υλικό περιστροφής Χάλυβα
Κατηγορία θερμοκρασίας περιβάλλοντος 40°C
Επίπεδο ήχου 48 dBA
Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016
Αποτελεσματικότητα 990,10%



Σχέδια προϊόντος



Μετασχηματιστής ενιαίας φάσης 23KV έως 240V 1



Μετασχηματιστής με στύλο


1Σχεδιασμός μαγνητικού κυκλώματος
Ο σωστός σχεδιασμός του μαγνητικού κυκλώματος μπορεί να οδηγήσει σε αποτελεσματική μετάδοση ενέργειας και στη μείωση των απωλειών.

2Σχεδιασμός περιστροφής
Παράγοντες όπως ο αριθμός των στροφών, το υλικό του καλωδίου, η μόνωση μεταξύ των στρωμάτων και η μέθοδος καλωδίωσης πρέπει να λαμβάνονται υπόψη κατά τη διάρκεια της διαδικασίας σχεδιασμού.Με την εφαρμογή ενός καλά σχεδιασμένου σχεδιασμού περιστροφής, ο μετασχηματιστής μπορεί να επιτύχει μεγαλύτερη χωρητικότητα φορτίου και αξιοπιστία.

3Επιλογή υλικού μόνωσης
Η επιλογή των κατάλληλων υλικών μόνωσης είναι ζωτικής σημασίας για την ασφάλεια και τη μακροζωία.αντοχή σε υψηλές θερμοκρασίες, αντοχή σε διάσπαση τόξου και αντοχή σε υγρασία.

4. Γεμάτο λάδι υπό κενό
Οι μονοφασικοί μετασχηματιστές που τοποθετούνται σε στύλο χρησιμοποιούν συνήθως μέθοδο πλήρωσης ελαίου κενού.και σφραγίζει τους μετασχηματιστέςΗ διαδικασία λαδιού υπό κενό είναι ευεργετική, καθώς βελτιώνει την απομονωτική απόδοση και τη θερμική σταθερότητα του μετασχηματιστή, οδηγώντας σε παρατεταμένη διάρκεια ζωής.

5Θερμική επεξεργασία
Οι μηχανικές ιδιότητες και η αντοχή των μετασχηματιστών μπορούν να βελτιωθούν με θερμική επεξεργασία.αυξάνοντας την σκληρότητα και την αντοχή στη φθορά, ενώ μειώνει την πίεση και την παραμόρφωση.



Προδιαγραφές



10kva-333kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι
Ονομαστική κεφαλαιακή αξία (kVA) Υψηλή Χαμηλή τάση (v) Σύμβολο σύνδεσης Τύπος Αντίσταση βραχυκυκλώματος (%) Αποτελεσματικότητα
Τετάρτη: (%)
10 4160
7200
12000
12470
13200
13800
19920
24940
34500
110
220
230
400
480
ΙΙ0, ΙΙ6 ΙΕΗΕ/ANSI/ DOE 10,8 έως 4% 98.7
15 98.82
25 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43





Δοκιμασία μετασχηματιστή μονής φάσης


Προτού παραδοθεί ο μετασχηματιστής μονής φάσης, θα οργανώσουμε μια σειρά δοκιμών που θα βοηθήσουν τους πελάτες να επαληθεύσουν την ποιότητα και να διασφαλίσουν την ασφάλεια.Γενικά θα εκτελέσουμε δοκιμές ρουτίνας που περιλαμβάνουν δοκιμή αναλογία, Δοκιμή αντίστασης περιστροφής, Δοκιμή χωρίς απώλεια φορτίου και χωρίς δοκιμή ρεύματος φορτίου, Δοκιμές εφαρμοσμένης τάσης και δοκιμές τάσης επαγωγής, δοκιμή διαρροής κλπ.Θα διαβιβάσουμε το τεστ με την καθορισμό όλων αυτών των αποτελεσμάτων δοκιμών με την υπογραφή ενός επαγγελματία μηχανικός στο έγγραφο δοκιμήςΕκτός από τις συνήθεις δοκιμές, υπάρχουν και άλλες προαιρετικές δοκιμές, όπως δοκιμή αντίστασης, δοκιμή αύξησης θερμοκρασίας, δοκιμή επιπέδου ήχου και ούτω καθεξής.



Διαδικασία παραγωγής



Μετασχηματιστής ενιαίας φάσης 23KV έως 240V 2

Μετασχηματιστής ενιαίας φάσης 23KV έως 240V 3

Μετασχηματιστής ενιαίας φάσης 23KV έως 240V 4



Γενικές ερωτήσεις



1Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσετε και να ελέγξετε την ποιότητα.

2Ε: Ποιος είναι ο χρόνος προετοιμασίας;

Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.

3Ε: Πόσος χρόνος είναι η εγγύηση;

Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.

4Ε: Είναι διαθέσιμος ο OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

Β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση λογότυπου πελάτη.

Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
