Τύπος μετασχηματιστή: | Μετασχηματιστής διανομής υπερυψωτικών δαπανών | Δυναμικότητα: | 10 KVA ή προσαρμοσμένο |
---|---|---|---|
Μέθοδος ψύξης: | ΟΝΑΝ; Αυτοψύχεται | Αύξηση της θερμοκρασίας: | 65° |
Πρωτογενής τάση: | 12470V | Δευτερογενής τάση: | 240/120 |
Βασικό υλικό: | Χάλυβας πυριτίου | Πρότυπο αποδοτικότητας: | Ακολουθεί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA πληροί τα πρότυπα ANSI/IEEE |
Υψηλό φως: | Μετασχηματιστής διανομής 10Kva,Μετασχηματιστής διανομής 12470V 240V,Μετασχηματιστής μονοφασικής διανομής 10Kva |

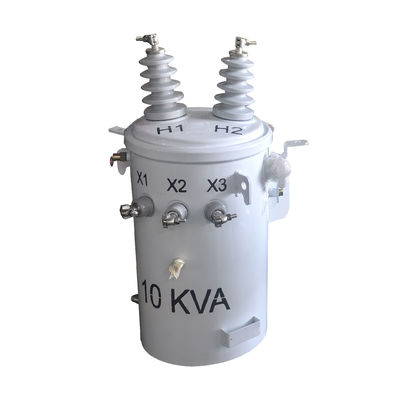

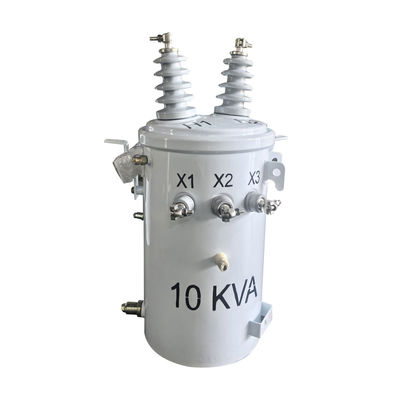

Μετασχηματιστής διανομής μονής φάσης 10Kva 12470V έως 240V DOE 2016 CSA ANSI/IEEE
Ο μετασχηματιστής είναι δομή σφράγισης κυλίνδρων.κατώτατης τάσης βούσκα στο τοίχωμα της δεξαμενής και οπτικό μπουλόνιΟ διακόπτης θα πρέπει να ρυθμίζεται με βάση τις οδηγίες μετά την απενεργοποίηση.
Περιοχή προϊόντος
Μηχανοκίνητα κινητήρες
Τριφογενείς έως 315 kVA
Πρωτογενής τάση έως 36 kV
Μηχανοκίνητα οχήματα
Τύπος ψύξης: ONAN
Διαθέσιμα υγρά: ορυκτό λάδι και υγρά εστέρων
Κύρια δεδομένα
Τύπος μετασχηματιστή | Μετασχηματιστής εναέριας διανομής, συμβατικού τύπου |
Φάση | Μία φάση |
Δυναμικότητα | 10 KVA |
Πρωτογενής τάση | 12470 |
Τάξη πρωτογενούς τάσης | Τάξη 25 kV |
Δευτερογενής τάση | 120/240V (L-N-L) |
Δευτερογενής BIL | 30 KV |
Συχνότητα | 60 Hz |
Αύξηση της θερμοκρασίας | 65°C |
Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
Τάξη ψύξης | KNAN; Αυτοψυγμένο |
Πρότυπο αποδοτικότητας | Ακολουθεί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA πληροί τα πρότυπα ANSI/IEEE |
Υλικό περιστροφής | Χάλυβα |
Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
Επίπεδο ήχου | 48 dBA |
Υλικό δεξαμενής | 304 από ανοξείδωτο χάλυβα |
Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
Αποτελεσματικότητα | 98.30% |
Καμία απώλεια φορτίου (σε βατ) | +/- 47W |
Πλήρης απώλεια φορτίου (σε βατ) | +/- 156W |
Συνολική απώλεια φορτίου (σε βατ) | +/- 203W |
Σχεδίαση
Προδιαγραφές
10kva-500kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι | ||||||
Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
Τετάρτη | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,8 έως 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
