| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | D-100/35 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | Μία φάση | Κατηγοριακή δυναμικότητα: | 100kVA |
|---|---|---|---|
| Πρωτογενής τάση: | 34500GrdY/19920V | Δευτερογενής τάση: | 240/120V |
| Συχνότητα: | 60 HZ | Υλικό επικάλυψης: | Χαλκός/αλουμίνιο |
| Αποτελεσματικότητα: | 99,10% | ||
| Υψηλό φως: | DOE 2016 Μετασχηματιστής διανομής που τοποθετείται σε πλακέτα,Μετασχηματιστής διανομής με βυθισμένο πετρέλαιο,Μετασχηματιστής διανομής με μονό φάση που τοποθετείται σε πλακέτα |
||

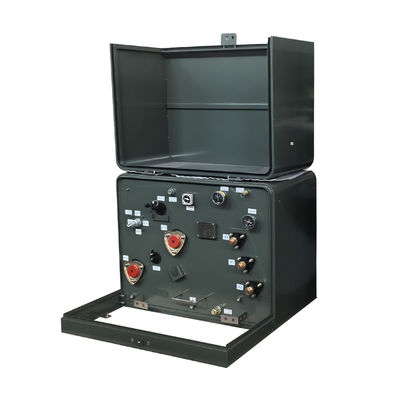

100Kva μονοφασικός μετασχηματιστής διανομής που τοποθετείται σε πακέτο και βυθίζεται σε λάδι πληροί το DOE 2016 34,5KV έως 220V
Η ονομαστική ισχύς του μονοφάσιου μετασχηματιστή που τοποθετείται σε πλακέτα είναι 15-250 kVA.όπως οικιακές συσκευές, κλπ. και η χωρητικότητά του είναι σχετικά μικρότερη από εκείνη ενός μετασχηματιστή τριών φάσεων που είναι τοποθετημένος σε πλακέτα.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, κλπ.
δομή

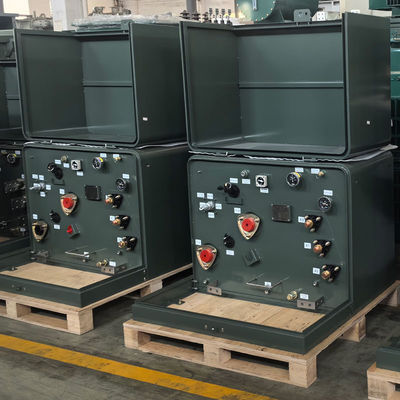

Φωτογραφίες εργοστασίου
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος I & II |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Μία φάση |
| Δυναμικότητα | 100 KVA |
| Πρωτογενής τάση | 34500GrdY/19920 |
| Τάξη πρωτογενούς τάσης | Τάξη 35 kV |
| Πρωτογενής BIL | 150 KV |
| Δευτερογενής τάση | 240/120 (L-N-L) για διανομή 120/240V |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
| Αντίσταση | 10,7-2,7% Τυπικό |
| Αρχική ρύθμιση λήξης | Συμφωνία ANSI τύπου Ι |
| Πρωτογενής τερματισμός | Εξωτερικά σφιγμένα ολοκληρωμένα μανδύα με αφαιρούμενα μανδύα, 200A νεκρή ρήξη |
| Κατηγορία διακόπτη διακοπής φορτίου | 200-Αμπερ, 35 kV, 10kArms |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Επίπεδο ήχου | 51 dBA |
| Αξιολόγηση περιβλήματος | NEMA 3R Αδιάβροχο ντουλάπι καλωδίων, σφραγισμένη δεξαμενή |
| Μέγεθος* | 36.5''-W x 42.5''-D x 36''-H |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 749.56 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 2,024.36 λίβρες |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Αποτελεσματικότητα | 990,10% |
| Καμία απώλεια φορτίου (σε βατ) * | +/- 273W |
| Απώλεια φορτίου (σε βατ) * | +/- 1,105W |
Προδιαγραφές
| Μετασχηματιστής μονής φάσης 25kva-500kva | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Σχεδίαση
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
