| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-5000/35 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 5000KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 34500GrdY/19920 | Δευτερογενής τάση: | 480V |
| Συχνότητα: | 60 HZ | Αύξηση της θερμοκρασίας: | 65°C |
| Επίπεδο ήχου: | 65dBA | Υλικό επικάλυψης: | Χάλυβα |
| Υψηλό φως: | Μετασχηματιστής διανομής 5000 kVA,Μετασχηματιστής διανομής πετρελαίου,Τρεις φάσεις μετασχηματιστή διανομής |
||

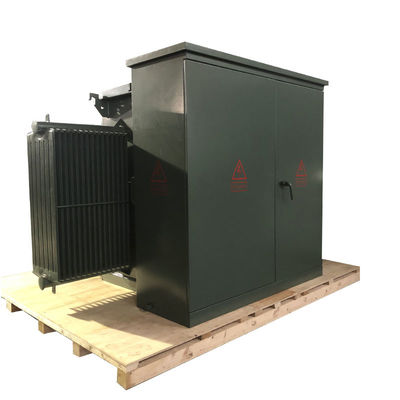

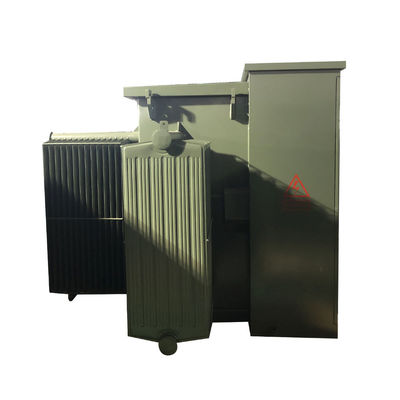

5000 kVA Pad Mount Τριφασικός μετασχηματιστής διανομής βυθισμένου σε λάδι 35kv
Η WINLEY παρουσιάζει μια ολοκληρωμένη γκάμα μετασχηματιστών διανομής με γεμάτο υγρό Τρι-Φάσης που είναι τοποθετημένοι σε πλακέτες και συμμορφώνονται με τα σχετικά πρότυπα ANSI®/IEEE®.Με κινητήρα για κινητήρες κινητής τηλεφωνίαςΟι μετασχηματιστές αυτοί είναι ιδανικοί για εφαρμογές που απαιτούν υψηλή τάση και σημαντική χωρητικότητα, συμπεριλαμβανομένων των υποσταθμών ηλεκτρικής ενέργειας και της βιομηχανικής κατανάλωσης ενέργειας.
ΔΟΜΑΣΙΑ
1)Το τμήμα του μετασχηματιστή και το τμήμα του κιβωτίου ελέγχου της παραλλαγής των Ηνωμένων Πολιτειών, του οποίου το τμήμα του μετασχηματιστή είναι πλήρως σφραγισμένη δομή,και το μονωτικό έλαιο μπορεί να είναι δύο είδη ελαίου υψηλής σημείας ανάφλεξης ή συνηθισμένου ελαίου.
2)Το ντουλάπι ελέγχου χωρίζεται σε ένα δωμάτιο υψηλής τάσης και ένα δωμάτιο χαμηλής τάσης.

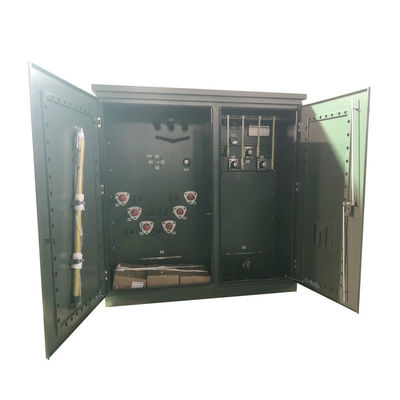

3)Η αίθουσα υψηλής τάσης είναι εξοπλισμένη με: πρίζα καλωδίου υψηλής τάσης, συσσωρευτή κεραυνών, λαβή χειρισμού διακόπτη φορτίου, λαβή διακόπτη πτήσης μη διέγερσης, ασφαλιστήρα, βαλβίδα αποδέσμευσης πίεσης,θερμόμετρος, μετρητής πίεσης, μετρητές θέσης πετρελαίου, πρίζες πλήρωσης πετρελαίου, βαλβίδες αποχέτευσης πετρελαίου κ.λπ., διακόπτες φόρτωσης, διακόπτες κρέμασης, ασφάλειες πλέγματος κ.λπ.βυθίζονται όλα στο λάδι του μετασχηματιστή μαζί με τον πυρήνα του μετασχηματιστήΤο καλώδιο υψηλής τάσης και ο μετασχηματιστής συνδέονται με συνδέσμους καλωδίων αγκώνα.
4)Η πλευρά χαμηλής τάσης μπορεί να εγκατασταθεί με διακόπτες αέρα, μετασχηματιστές ρεύματος, καθώς και μετρητές ηλεκτρικής ενέργειας, αμπερόμετρα και βολτμέτρα,και τα κυκλώματα εξόδου και οι συσκευές αντιστάθμισης χωρητικότητας μπορούν να ρυθμιστούν σύμφωνα με τις ανάγκες του χρήστη.
Απόδοση
1.χρησιμοποιώντας την κυματοειδή δομή σφράγισης της δεξαμενής, το περίβλημα, για να αποφεύγεται η επαφή με τον αέρα, το νερό σε επαφή με τον μετασχηματιστή, μειώνοντας τον βαθμό γήρανσης του ελαίου,για την επέκταση της ζωής του μετασχηματιστήΜέσα από την ελαστική παραμόρφωση του κυματοειδούς για να ρυθμίσει την αλλαγή όγκου του μετασχηματιστή λάδι θερμότητα σχοινιά κρύο συρρικνωθεί.
2. η δομή του προϊόντος για τον εξωτερικό τύπο, μαξιλάρι χωρίς λάδι, υψηλό επίπεδο αντιφθοράς· σε κανονική περίοδο χρήσης χωρίς αντικατάσταση του μετασχηματιστή λάδι, πραγματικά χωρίς συντήρηση,για τη διασφάλιση της ασφαλούς λειτουργίας και της αξιοπιστίας του δικτύου.
3. ο μετασχηματιστής διαθέτει διατάξεις ασφαλείας απελευθέρωσης πίεσης, όταν η πίεση αποτυχίας του μετασχηματιστή είναι πολύ υψηλή,μπορεί να απελευθερωθεί με ασφάλεια με αξιοπιστία μέσω της βαλβίδας ανακούφισης πίεσης για την πρόληψη της επέκτασης του ατυχήματος.
Κύρια δεδομένα
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Λειτουργία | Λειτουργία βήματος προς τα κάτω (δεν εγκρίνεται για βήμα προς τα πάνω) |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 5 MVA (5000 KVA) |
| Ομάδα διανυσμάτων | YnD1 |
| Πρωτογενής τάση | 34500GrdY/19920 |
| Τάξη πρωτογενούς τάσης | Τάξη 35 kV |
| Πρωταρχικός Φασόρος | Γεωργιζόμενη Wye |
| Πρωτογενής BIL | 200 KV |
| Δευτερογενής τάση | 480V |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής φασόρος | Δέλτα |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Αντίσταση | 50,0% Τυπικό |
| Πρότυπο αποδοτικότητας | Ακολουθεί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA πληροί τα πρότυπα ANSI/IEEE |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Κατηγορία κίνησης παλμού | Α/Χ |
| Υγρά μόνωσης | Βιοδιασπώμενο φυσικό φυτικό έλαιο εστέρα μονωτικό υγρό - μη PCB υγρό |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Επίπεδο ήχου | 65 dBA |
| Υψόμετρο (υψόμετρο) | 3300ft (1000 μέτρα) πάνω από το επίπεδο της θάλασσας |
| Αξιολόγηση περιβλήματος | NEMA 3R Αδιάβροχο ντουλάπι καλωδίων, σφραγισμένη δεξαμενή |
| Μέγεθος* | 96' W x 108' D x 94' H |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 8,040 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 14,330 λίβρες |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Χαρακτηριστικά | Συγκρότημα εισόδου πεντακεφαλικού μπουλτού |
| Αποτελεσματικότητα % | 980,50% |
Τεχνικά σχέδια
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Προαιρετικά αξεσουάρ
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
