| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | Δ-250/5 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | Μία φάση | Ονομαστική ικανότητα: | 250KVA |
|---|---|---|---|
| Κατηγορία Ψύξης: | ΟΝΑΝ; Αυτοψύχεται | Συχνότητα: | 50 Hz/60 Hz |
| Πρωτογενής τάση: | 4160GrdY/2400 | Δευτερογενής τάση: | 240/120V |
| Υλικό περιστροφής: | Χάλυβα | Αποτελεσματικότητα: | 99.20% |
| Υψηλό φως: | Μετασχηματιστής ενιαίας φάσης,Μετασχηματιστής 4160V που είναι τοποθετημένος σε ηλεκτρικό διανομέα,Μετασχηματιστής 250kva |
||

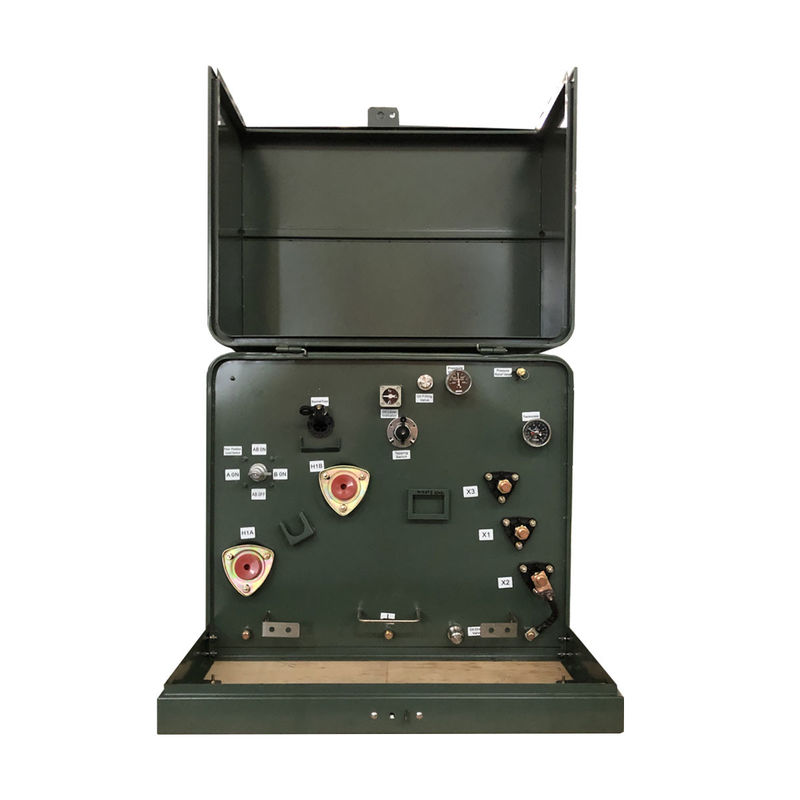

250Kva μονοφασικό πλακέτο τοποθετημένο μετασχηματιστή λάδι βυθισμένη ισχύς Ηλεκτρική διανομή 4160V
δομή
Σύνοψη
1)Οι μετασχηματιστές ενιαίας φάσης τοποθετούνται μέσα σε ένα ντουλάπι με πόρτες και κλειδαριές, συνήθως στο εξωτερικό.
2)Όλοι αυτοί οι μετασχηματιστές διανομής είναι μονωμένοι με λάδι, κρυωμένοι με υπερυψωτική ψύξη, διαθέσιμοι σε κυκλική ή ακτινική τροφοδοσία και είναι νεκροί.
3)Οι μετασχηματιστές αυτοί διατίθενται σε δύο βασικές διαμορφώσεις, ραδιοεπιρροή και τροφοδοσία κυκλώματος, οι οποίες επιλέγονται με βάση τον τύπο του κυκλώματος στο οποίο θα ενσωματωθούν οι μετασχηματιστές.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Μία φάση |
| Δυναμικότητα | 250 |
| Πρωτογενής τάση | 4160GrdY/2400 |
| Πρωταρχικός Φασόρος | Γεωργιζόμενη Wye |
| Πρωτογενής BIL | 60 KV |
| Δευτερογενής τάση | 240/120V (L-N-L) |
| Δευτερογενής φασόρος | Διπλή περιστροφή μονοφάσης |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
| Αποτελεσματικότητα | Συμμορφώνονται με το πρότυπο DOE 2016 |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Επίπεδο ήχου | 55 dBA |
| Υψόμετρο (υψόμετρο) | 3300ft (1000 μέτρα) πάνω από το επίπεδο της θάλασσας |
| Υλικό δεξαμενής | 304 από ανοξείδωτο χάλυβα |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Αποτελεσματικότητα | 99.20% |
| Συνολική απώλεια φορτίου (σε βατ) * | +/- 3445W |

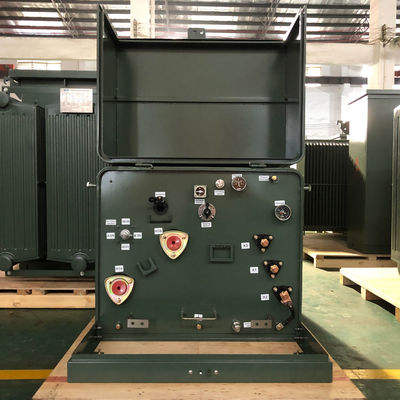

Φωτογραφίες εργοστασίου
Προδιαγραφές
| Μετασχηματιστής μονής φάσης 25kva-500kva | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Σχεδίαση
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
Φωτογραφίες εργοστασίου
