| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-150/12.47 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 150 KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 12470GrdY/7200 | Δευτερογενής τάση: | 480Y/277 |
| Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο | Υλικό περιστροφής: | Χάλυβα |
| Αντίσταση (τυπική): | 50,75% | Αποτελεσματικότητα: | 99.00% |
| Υψηλό φως: | Μετασχηματιστής 150 Kva,Μετασχηματιστής 480V,Μετασχηματιστής 3 Φάσεων |
||

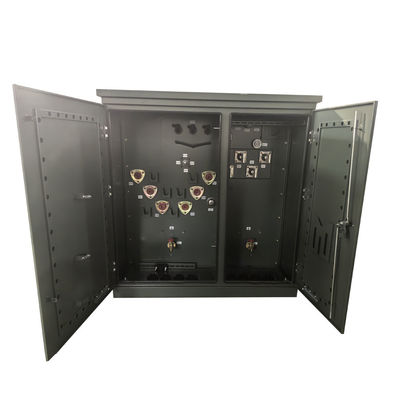

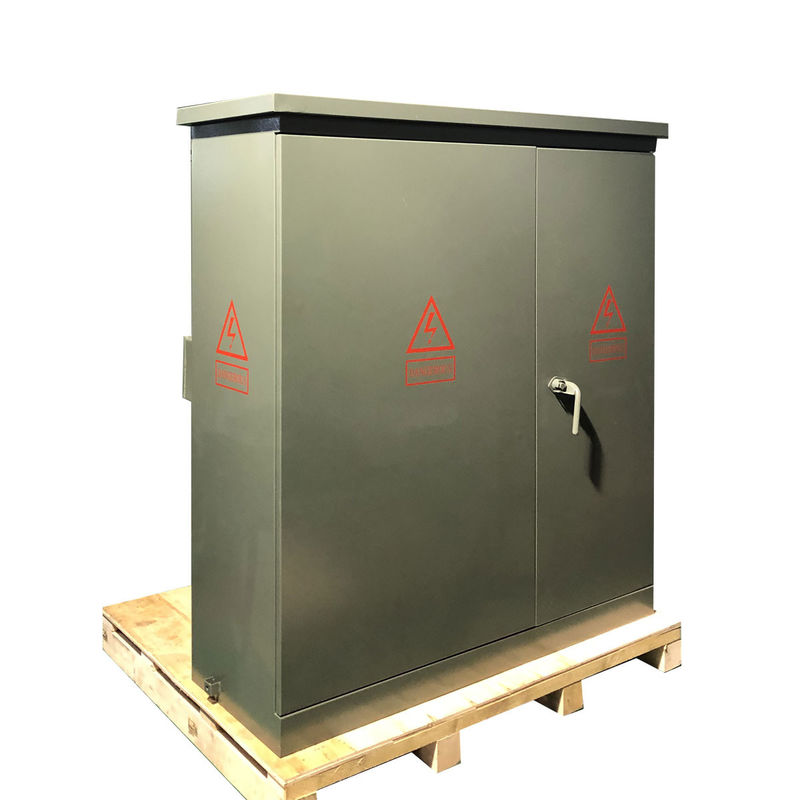

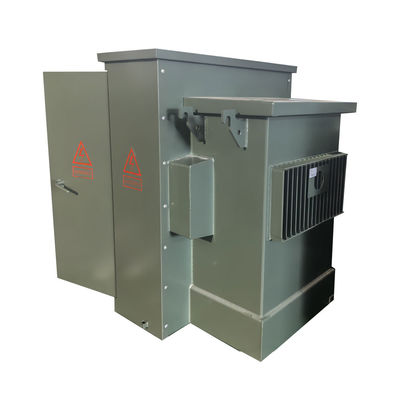

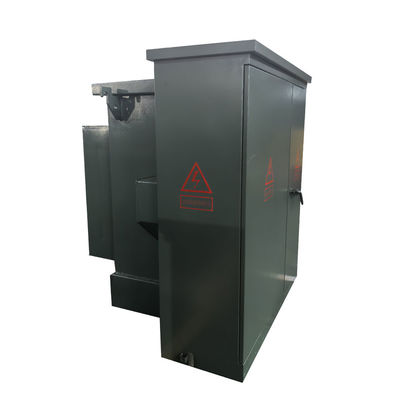

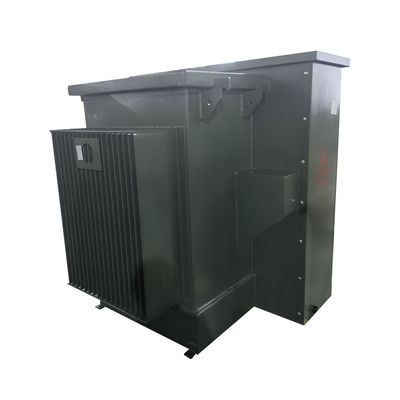

150 Kva 3 Φάσης Πάνδα Εγκαταστημένο μετασχηματιστή λάδι βυθισμένο βήμα προς τα κάτω 12,47 KV έως 480V
Περιγραφή
Μπορούμε να κάνουμε αυτό το υποσταθμιστικό σύμφωνα με τις απαιτήσεις των χρηστών και των πελατών σύμφωνα με το σχέδιο / το διάγραμμα μιας γραμμής (SLD) και την ανάγκη τους.V- πρότυπο IEC62271-200.
Το διαμέρισμα HV & LV έχει ολοκληρωθεί.
1) Το H.V.compartment έχει διάφορες μεθόδους τροφοδοσίας ενέργειας κατά τη δοκιμή της τροφοδοσίας ενέργειας σε 1 φορά, μπορεί επίσης να εγκατασταθεί με συσκευές δοκιμής H.V. για την κάλυψη της ζήτησης δοκιμής H.V.
2) Ο θάλαμος μετασχηματιστή μπορεί να επιλεγεί S11, S13 ή άλλο μετασχηματιστή χαμηλής κατανάλωσης πετρελαίου και μετασχηματιστή ξηρού τύπου.Το διαμέρισμα του μετασχηματιστή διαθέτει συστήματα ψύξης αέρα και συστήματα φωτισμού αυτόματης εκκίνησης.
3) Το διαμέρισμα χαμηλής τάσης μπορεί να κατασκευαστεί σύμφωνα με τις ανάγκες των χρηστών, υιοθετεί σταθερή ή συναρμολογημένη δομή για να είναι σύστημα παροχής ηλεκτρικής ενέργειας, έχει πολλές λειτουργίες όπως διανομή φωτός,διανομή ισχύος, αντιδραστική ενέργεια, δοκιμές ηλεκτρικής ενέργειας κλπ. για τη βελτίωση της ποιότητας διανομής ενέργειας και την ικανοποίηση του χρήστη.
Αυτό το σώμα υποσταθμού έχει κυρίως μεταλλικό υλικό, υλικό από ανοξείδωτο χάλυβα, μη μεταλλικό υλικό...που μπορεί να επιλεγεί από τον χρήστη και τους πελάτες
Αυτός ο υποσταθμός είναι μια πολύ σημαντική μονάδα διανομής και τροφοδοσίας ενέργειας στο δίκτυο ηλεκτρικού καλωδίου. Είναι ένα είδος ολοκληρωμένου συνόλου τροφοδοσίας ενέργειας με H.V. έλεγχο, προστασία και μετατροπή,διανομή.. χρησιμοποιείται σε 3 φάσεις AC 50Hz και ονομαστικό ρεύμα max 1600KVA μετασχηματιστή.πολυώροφα κτίρια και άλλα συστήματα διανομής.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 150 KVA |
| Ομάδα διανυσμάτων | ΕΥ0 |
| Πρωτογενής τάση | 12470GrdY/7200 |
| Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
| Δευτερογενής τάση | 480Y/277 |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
| Αντίσταση (τυπική) | 10,2-6,0% Τυπικό |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Επίπεδο ήχου | 55 dBA |
| Αξιολόγηση υψόμετρου | 3300ft (1000 μέτρα) πάνω από το επίπεδο της θάλασσας |
| Βασικό υλικό | Χάλυβας με προσανατολισμό στα κόκκους |
| Υλικό δεξαμενής | Επικάλυπτος χάλυβα |
| Υλικό ντουλαπιού | Επικάλυπτος χάλυβα |
| Υλικό βάσης πλατφόρμας | Επικάλυπτος χάλυβα |
| Αξιολόγηση περιβλήματος | Δυνατότητα αντοχής σε καιρικές συνθήκες NEMA 3R |
| Μέγεθος | 74' W x 49' D x 50' H |
| Βάρος | 2700 λίβρες |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Σχέδια προϊόντος
Περιβαλλοντικές συνθήκες για κανονική χρήση
Υψόμετρο: όχι μεγαλύτερο από 1000 μέτρα.
θερμοκρασία περιβάλλοντος: όχι υψηλότερη από +40°C, όχι χαμηλότερη από -25°C, ημερήσια μέση διαφορά θερμοκρασίας δεν υπερβαίνει τους 35°C, ετήσια μέση διαφορά θερμοκρασίας δεν υπερβαίνει τους 20°C·
Η ταχύτητα του ανέμου δεν υπερβαίνει τα 35 m/s·
δεν υπάρχει κίνδυνος έκρηξης στον χώρο εγκατάστασης, δεν υπάρχει χημική διάβρωση και έντονες δονήσεις·
Μέθοδος ψύξης: φυσική ψύξη αέρα (AN).
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
