| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | D-100/35 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Κατηγοριακή δυναμικότητα: | 100kVA | Πρωτογενής τάση: | 34500GrdY/19920 |
|---|---|---|---|
| Δευτερογενής τάση: | 240/120 (L-N-L) | Φάση: | Μία φάση |
| Μέθοδος ψύξης: | ONAN/KNAN | Αποτελεσματικότητα: | 99.00% |
| Συχνότητα: | 60 Hz | Αύξηση της θερμοκρασίας: | 65°C |
| Υψηλό φως: | Μετασχηματιστές διανομής 34500V 240v,Μετασχηματιστές διανομής 100kVA,Μετασχηματιστές διανομής που είναι τοποθετημένοι σε ακτινοβολία τροφοδοσίας |
||
Οι μετασχηματιστές με μονόφαση αντλία ANSI είναι εξοπλισμένοι με ένα ντουλάπι για εύκολο άνοιγμα και απρόσκοπτη πρόσβαση στις συνδέσεις.Η ευελιξία του σχεδιασμού επιτρέπει διάφορες ρυθμίσεις προστασίας και εναλλαγής.

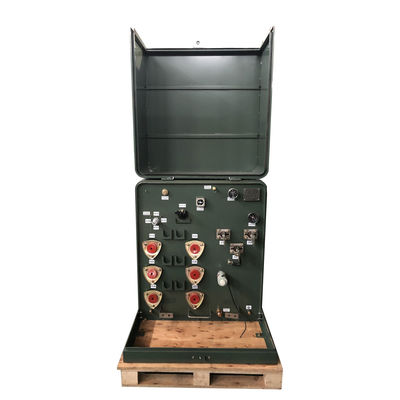

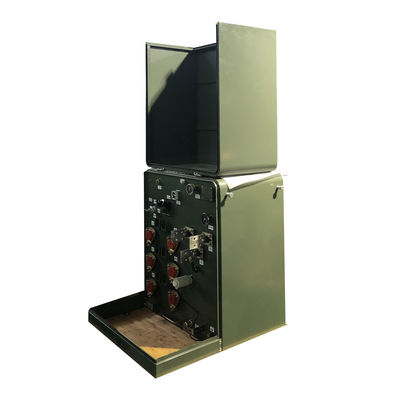

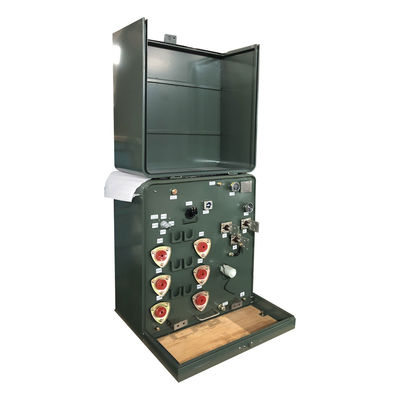

Φωτογραφίες προϊόντων εργοστασίου

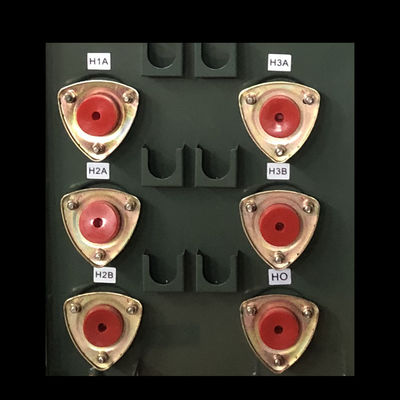

δομή προϊόντος
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος I & II |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Μία φάση |
| Δυναμικότητα | 100 KVA |
| Ομάδα διανυσμάτων | ΙΙ6 |
| Πρωτογενής τάση | 34500GrdY/19920 |
| Δευτερογενής τάση | 240/120 |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
| Αρχική ρύθμιση λήξης | Συμφωνία ANSI τύπου Ι |
| Κατηγορία διακόπτη διακοπής φορτίου | 200-Αμπερ, 35 kV, 10kArms |
| Πρότυπο αποδοτικότητας | Ακολουθεί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA πληροί τα πρότυπα ANSI/IEEE |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Επίπεδο ήχου | 51 dBA |
| Διάμετροι καλωδιακής οδού βάσης διαμερίσματος* | 36-L x 20-D |
| Βαθμός ντουλαπιού διαμερίσματος | 19-Δ |
| Μέγεθος* | 36.5''-W x 42.5''-D x 36''-H |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 749.56 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 2,024.36 λίβρες |
| Αποτελεσματικότητα | 990,00% |
| Συνολική απώλεια φορτίου (σε βατ) * | +/- 1,378W |
Τεχνικές πληροφορίες για το προϊόν
| Μετασχηματιστής ενιαίας φάσης Προδιαγραφές | ||||||||
| Αξιολόγηση | Υψηλή τάση ((kV) | Καμία απώλεια φορτίου | Σε φόρτο Απώλεια | Υψόμετρο | Βαθμός | Διάμετρο | Βάρος πετρελαίου ((kg) | Συνολικό βάρος ((kg) |
| (kVA) | (μμ) | (μμ) | (μμ) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ή άλλα |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Σχεδιασμός προϊόντος
Συσκευές

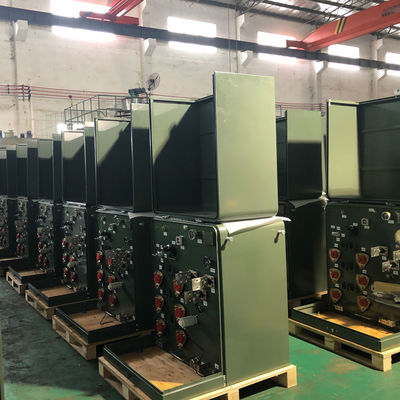

Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
