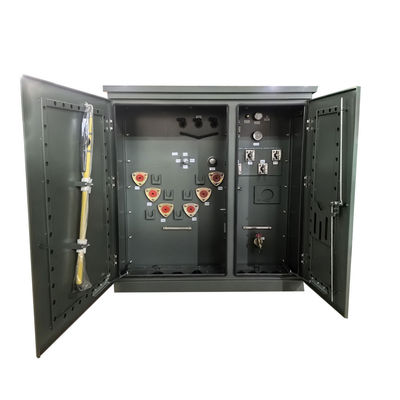

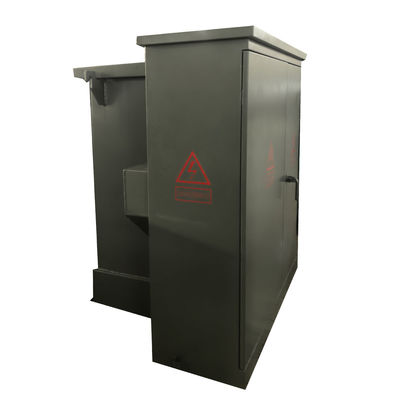

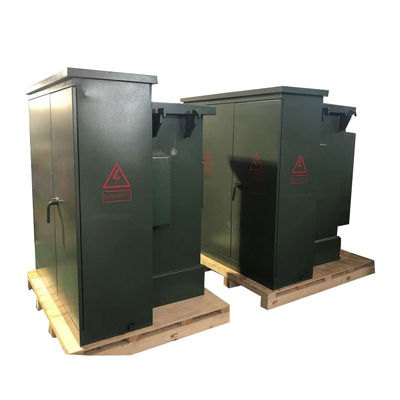

300Kva Τρεις φάσεις Πάρδιο τοποθετημένο μετασχηματιστή βρόχας τροφοδότησης 12470GrdY/7200V έως 480Y/277

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: WINLEY
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: S-300/15
Ποσότητα παραγγελίας min: 1 μονάδα
Τιμή: $5000-$150000
Συσκευασία λεπτομέρειες: Κουτί από αντιστοιχισμένο ξύλο
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 1000 ζεύγη/μήνα
Λεπτομερής ενημέρωση
Φάση: Τρία στάδια Δυναμικότητα: 300KVA
Πρωτογενής τάση: 12470GrdY/7200V Δευτερογενής τάση: 480Y/277
Κατηγορία Ψύξης: KNAN; Αυτοψυγμένο Ομάδα διανυσμάτων: YnYn0
Αύξηση της θερμοκρασίας: 65°C Βαθμολογία μόνωσης: Κλάση Ε Μόνωση - 120°C, 248°F
Υψηλό φως:

Μετασχηματιστής 300Kva

,

12470GrdY/7200V Μετασχηματιστής που τοποθετείται σε πλακέτα

,

Μετασχηματιστής τριών φάσεων


Περιγραφή προϊόντων

300Kva Τρεις φάσεις τροφοδοσία μετασχηματιστή με βρόχο 12470GrdY/7200 έως 480Y/277





Σύνοψη



Ο μετασχηματιστής τριών φάσεων που είναι τοποθετημένος σε πλακέτα βυθίζει τον διακόπτη φορτίου και την ασφάλεια στην πλευρά υψηλής τάσης του μετασχηματιστή με τον πυρήνα και τις περιέλιξεις του μετασχηματιστή στην ίδια δεξαμενή πετρελαίου,έχει τα πλεονεκτήματα της προηγμένης δομής, αξιόπιστη απόδοση, εξοικονόμηση ενέργειας και μείωση της κατανάλωσης, ευέλικτη χρήση, ισχυρή προσαρμοστικότητα και οικονομικά πλεονεκτήματα.



δομή προϊόντος



300Kva Τρεις φάσεις Πάρδιο τοποθετημένο μετασχηματιστή βρόχας τροφοδότησης 12470GrdY/7200V έως 480Y/277 0

Περιγραφή



1) Η δομή είναι συμπαγής και εύλογη, και ο όγκος είναι μικρός, που είναι μόνο περίπου το ένα τρίτο του ευρωπαϊκού τύπου κουτί αλλαγής της ίδιας χωρητικότητας.
2) Πλήρως σφραγισμένη, πλήρως απομονωμένη δομή, χωρίς ανάγκη εγκατάστασης φραγμών ασφαλείας και αξιόπιστη εγγύηση για την προσωπική ασφάλεια.
3)Υπάρχουν διάφορα συστήματα τροφοδοσίας για τους χρήστες, τα οποία μπορούν να υιοθετήσουν τροφοδοσία τερματικού σταθμού και να πραγματοποιήσουν δίκτυο δακτυλίου ή διπλή τροφοδοσία·
4) υιοθετείται μετασχηματιστής ισχύος S11 με βύθιση σε λάδι, ο οποίος έχει χαμηλή απώλεια, χαμηλή αύξηση θερμοκρασίας και μεγάλη ικανότητα υπερφόρτωσης·
5)Χρησιμοποιούνται διπλές ασφάλειες (ασφαλιστική ασφάλεια + ασφαλιστική πρίζα) για την προστασία,και η ασφάλειά του έχει τα χαρακτηριστικά διπλής ευαισθησίας ρεύματος και θερμοκρασίας για να εξασφαλίσει την ασφαλή και αξιόπιστη λειτουργία του προϊόντος;
6)Ο σύνδεσμος καλωδίου 200A μπορεί να συνδέεται και να αποσυνδέεται υπό φορτίο και μπορεί να λειτουργεί ως διακόπτης φορτίου σε περίπτωση έκτακτης ανάγκης.
7) Η επικάλυψη υιοθετεί σύνδεση Dyn11 και ο πυρήνας σιδήρου υιοθετεί δομή τριών φάσεων τεσσάρων στήλων, έτσι ώστε το προϊόν να μπορεί να λειτουργεί υπό οποιοδήποτε ασύμμετρο φορτίο και το ουδέτερο σημείο να μην παρασύρεται,Η τάση είναι σταθερή., η ποιότητα τροφοδοσίας είναι υψηλή, το ντουλάπι θερμαίνεται, ο θόρυβος είναι χαμηλός και οι επιδόσεις προστασίας από κεραυνές είναι καλές.
8)Το ντουλάπι υιοθετεί σχεδιασμό κατά της διάβρωσης και ειδική επεξεργασία χρώματος ψεκασμού, όμορφη και νέα, κατάλληλη για διάφορα περιβάλλοντα και επιτυγχάνει το αποτέλεσμα της ομορφώσεως της πόλης.



Κύρια δεδομένα



Διαμόρφωση μετασχηματιστή Υγρά γεμάτα πλακάκια
Τύπος τροφοδοσίας μετασχηματιστή Τροφοδοσία βρόχου
Λειτουργία Λειτουργία βήματος προς τα κάτω (δεν εγκρίνεται για βήμα προς τα πάνω)
Φάση Τρία στάδια
Δυναμικότητα 300 KVA
Ομάδα διανυσμάτων Εύκολο
Πρωτογενής τάση 12470GrdY/7200
Τάξη πρωτογενούς τάσης Τάξη 15 kV
Πρωταρχικός Φασόρος Γεωργιζόμενη Wye
Πρωτογενής BIL 95 KV
Δευτερογενής τάση 480Y/277
Τάξη δευτερογενούς τάσης 1Διάταξη 2 kV
Δευτερογενής φασόρος Wye-N
Δευτερογενής BIL 30 KV
Συχνότητα 60 Hz
Αύξηση της θερμοκρασίας 65°C
Αξιολόγηση μόνωσης Κλάση Ε Μόνωση - 120°C, 248°F
Τάξη ψύξης KNAN; Αυτοψυγμένο



Τεχνικά σχέδια



300Kva Τρεις φάσεις Πάρδιο τοποθετημένο μετασχηματιστή βρόχας τροφοδότησης 12470GrdY/7200V έως 480Y/277 1



Προδιαγραφές



Μετασχηματιστής τριών φάσεων
Δυναμικότητα ονομαστικής ισχύος (KVA) Υψηλή τάση (KV) Χαμηλή τάση (V) Απώλεια (W)
Απώλεια χωρίς φορτίο (W) Απώλεια επί φορτίου (W)
75KVA 24.94/14.4kV
12.47/7.2kV
34.5KV/
19.92KV/
130,8KV/
13.2KV/
ή άλλα
120/240V
480Y/
277V
600Y/
347V
180 1250
112.5KVA 200 1500
150KVA 280 2200
225KVA 400 3050
300KVA 480 3650
500KVA 680 5100
750KVA 980 7500
1000KVA 1150 10300
1500KVA 1640 14500
2000KVA 2160 20645
2500KVA 2680 23786
3000KVA 3300 25300
3750KVA 4125 27875
5000KVA 5200 30000



Διαδικασία παραγωγής



150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 4

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 5

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 6



Γενικές ερωτήσεις



1Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

2Ε: Ποιος είναι ο χρόνος προετοιμασίας;

Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.

3Ε: Πόσος χρόνος είναι η εγγύηση;

Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.

4Ε: Είναι διαθέσιμος ο OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

Β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση λογότυπου πελάτη.

Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
