| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-2000/25 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 2000KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 24940V | Δευτερογενής τάση: | 480Y/277 |
| Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο | Αύξηση της θερμοκρασίας: | 65°C |
| Αντίσταση (τυπική): | 50,75% Τυπικό | Υλικό περιστροφής: | Χαλκός/Αλουμίνιο |
| Υψηλό φως: | Μετασχηματιστής 3R που είναι τοποθετημένος σε ηλεκτρικό πλακέτο,Μετασχηματιστής 480V,2000kva μετασχηματιστής βυθισμένος σε λάδι |
||

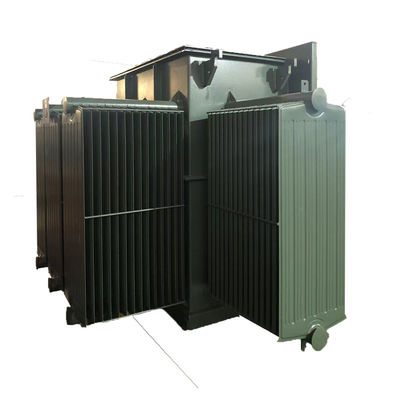

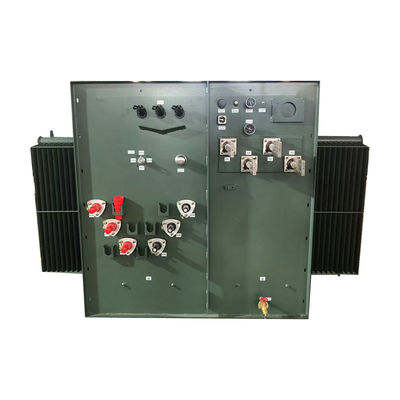

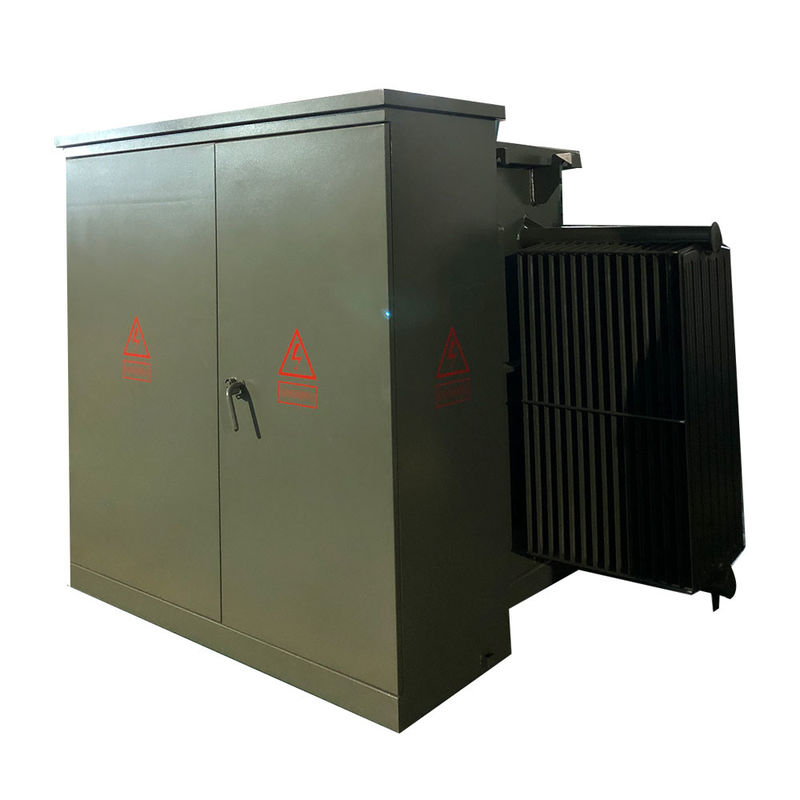

Τρι φάση 2000kva βυθισμένη σε λάδι ηλεκτρική θήκη που είναι τοποθετημένη σε 24940V έως 480V
ΔΟΜΑΣΙΑ
Χαρακτηριστικά του προϊόντος
1.Συγκρότημα εισόδου πεντακεφαλικού μπουλτού
2.Υψηλό σημείο πυρκαγιάς μονωτικό υγρό
3.Μη-PCB μονωτικό υγρό
4.Ταμπεραρίστες κατοικίες
5- Πύλες με κλωστή, κλειδαριές.
6.NEMA 3R Διαμέρισμα καλωδίωσης
7.Ενσωματωμένο θερμοκροτήρι, στερέωμα πόρτας HV
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 2 MVA (2000 KVA) |
| Πρωτογενής τάση | 24940V |
| Τάξη πρωτογενούς τάσης | Τάξη 25 kV |
| Πρωταρχικός Φασόρος | Δέλτα |
| Δευτερογενής τάση | 480Y/277 |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Υλικό περιστροφής | Αλουμίνιο |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Υψόμετρο (υψόμετρο) | 3300ft (1000 μέτρα) πάνω από το επίπεδο της θάλασσας |
| Βασικό υλικό | Χάλυβας με προσανατολισμό στα κόκκους |
| Υλικό δεξαμενής | Επικάλυπτος χάλυβα |
| Αξιολόγηση περιβλήματος | NEMA 3R Αδιάβροχο ντουλάπι καλωδίων, σφραγισμένη δεξαμενή |
| Μέγεθος* | 75''-Δ x 74''-Δ x 73''-Η |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 4566 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 10567 κιλά. |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Χαρακτηριστικά | Συγκρότημα εισόδου πεντακεφαλικού μπουλτού |
| Αποτελεσματικότητα % | 99.40% |
| Καμία απώλεια φορτίου (σε βατ) | +/- 2,100W |
| Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 14,500W |
| Συνολική απώλεια φορτίου (σε βατ) στο 100% | +/- 16,600W |
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Τεχνικά σχέδια
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
