| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | Δ-100/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Κατηγοριακή δυναμικότητα: | 100kVA | Πρωτογενής τάση: | 12000V |
|---|---|---|---|
| Δευτερογενής τάση: | 120/240V | Βαθμολογία μόνωσης: | Κλάση Ε Μόνωση - 120°C, 248°F |
| Μέθοδος ψύξης: | ΟΝΑΝ; Αυτοψύχεται | Πρωτογενής BIL: | 95 KV |
| Υλικό περιστροφής: | Χάλυβα | Ομάδα διανυσμάτων: | II6 |
| Υψηλό φως: | Το πετρέλαιο βύθισε τοποθετημένο το μαξιλάρι μετασχηματιστή,Μετασχηματιστής που είναι τοποθετημένος σε ηλεκτρική πλακέτα διανομής,Μετασχηματιστής 100kVA |
||

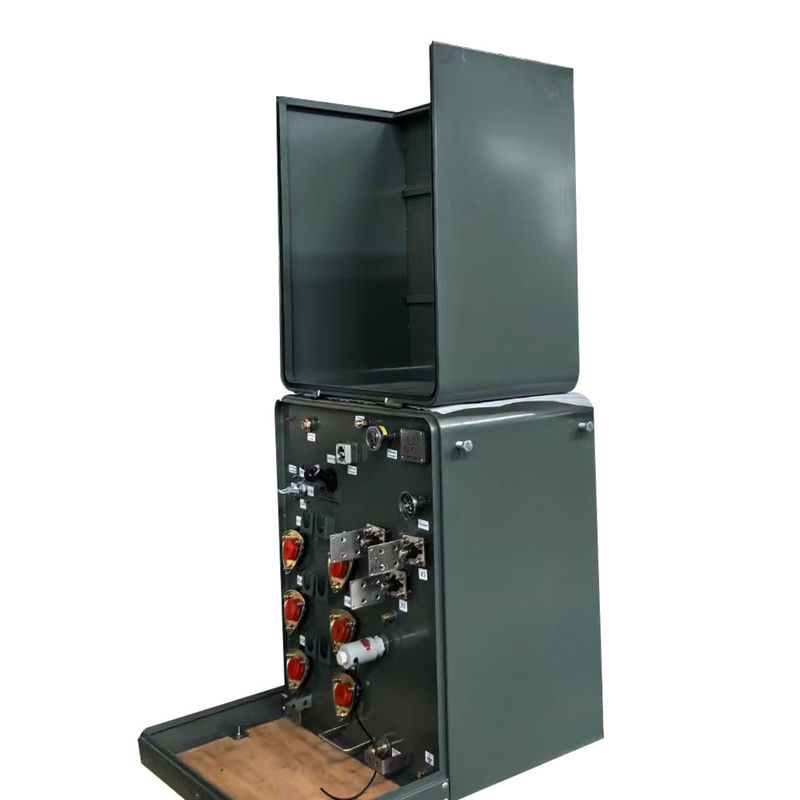

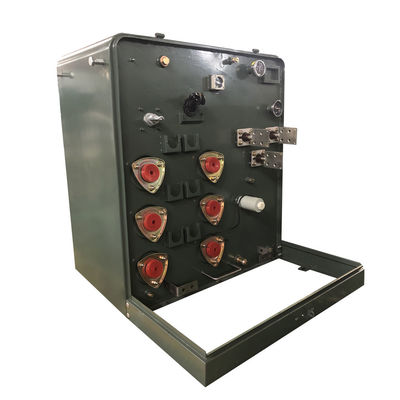

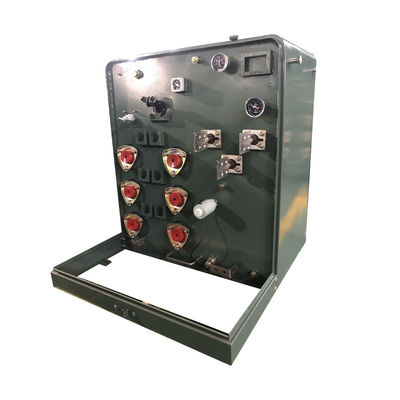

Φωτογραφίες προϊόντων εργοστασίου
Χαρακτηριστικό απόδοσης
1) Συνδυασμός μετασχηματιστή υποσταθμού, Το πάνω μέρος του ντουλάπι είναι με ατσάλινη πλάκα σφραγίδα δομή πετρώματος που έχει αγωγό εξαερισμού,μπορεί να μειώσει αποτελεσματικά την ηλιακή ακτινοβολία και να εξασφαλίσει την απώλεια θερμότητας.
2)Η επιφάνεια ολόκληρου του καναπέ σπρέιζει ειδικό βάψιμο και μπογιά που έχει ισχυρή αντεπίβρωση.
3)Το εσωτερικό μπορεί να χωριστεί σε θάλαμο υψηλής τάσης, θάλαμο μετασχηματιστή και θάλαμο χαμηλής τάσης αντίστοιχα.
4) Επίσης είναι εξοπλισμένο με αυτόματη συσκευή εξαγωγής ελέγχου της θερμοκρασίας για να εξασφαλιστεί το εύρος θερμοκρασίας.
5)Κάθε μονάδα διαθέτει άψογο σύστημα ελέγχου, φορτισμένη οθόνη και φωτισμό.
6)Ο εξοπλισμός της συσκευής συμμορφώνεται με την απαίτηση προστασίας IP33, έχει λογικό σχεδιασμό, δομή και τεχνολογία, με καλή ποιότητα και εύκολη συντήρηση.
Λεπτομέρειες για το προϊόν
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκαταστάθηκε σε πλακέτα, διαμερίσματα |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Μία φάση (Συνδέσεις σε ηλεκτρικό δίκτυο τριών φάσεων) |
| Δυναμικότητα | 100 KVA |
| Ομάδα διανυσμάτων | ΙΙ6 |
| Πρωτογενής τάση | 12000V |
| Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
| Πρωταρχικός Φασόρος | Δέλτα |
| Πρωτογενής BIL | 95 KV |
| Δευτερογενής τάση | 120/240 (L-N-L) |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής φασόρος | Διπλή περιστροφή μονοφάσης |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
| Αντίσταση | 20,0% Τυπικό |
| Τύπος κύριας σύνδεσης | Νεκρό μέτωπο |
| Διακόπτης διακοπής φορτίου | 4-θέση LBOR, Hot Stick λειτουργικό |
| Κατηγορία διακόπτη διακοπής φορτίου | 200-Αμπερ, 15 kV |
| Πρότυπο αποδοτικότητας | Ακολουθεί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA πληροί τα πρότυπα ANSI/IEEE |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Υγρά μόνωσης | Σωματωτικό υγρό από ορυκτό λάδι - Σωματωτικό υγρό εκτός PCB |
| Βάρος υγρού (πετρελαίου) * | 573.19 λίβρες |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Επίπεδο ήχου | 51 dBA |
| Υψόμετρο (υψόμετρο) | 3300ft (1000 μέτρα) πάνω από την επιφάνεια της θάλασσας ή κάτω |
| Βασικό υλικό | Χάλυβας με προσανατολισμό στα κόκκους |
| Εγκατάσταση | Κεραμίδας |
| Άνοιγμα αγωγού | Υπογειακή είσοδος/έξοδος από την κάτω τροφοδοσία |
| Μέγεθος* | 55.34''-W x 45.28''-D x 41.53''-H |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 8810,83 κιλά. |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 19400,04 κιλά. |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Χαρακτηριστικά | Συγκρότημα εισόδου πεντακεφαλικού μπουλτού |
| Σωλήνιο απομόνωσης υψηλού σημείου καύσης | |
| Υγρά που περιέχουν λιγότερο από 1 ppm PCB | |
| Ασφαλής κατοικία από παραβίαση | |
| Τμήμα καλωδίωσης NEMA 3R | |
| Κάλυψη με κλειδαριζόμενο καπάκι | |
| Αποτελεσματικότητα | 990,00% |
Τεχνικές πληροφορίες για το προϊόν
| Μετασχηματιστής ενιαίας φάσης Προδιαγραφές | ||||||||
| Αξιολόγηση | Υψηλή τάση ((kV) | Καμία απώλεια φορτίου | Σε φόρτο Απώλεια | Υψόμετρο | Βαθμός | Διάμετρο | Βάρος πετρελαίου ((kg) | Συνολικό βάρος ((kg) |
| (kVA) | (μμ) | (μμ) | (μμ) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ή άλλα |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Σχεδιασμός προϊόντος
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
