| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-300/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | Τρία στάδια | Δυναμικότητα: | 300KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 13800V | Δευτερογενής τάση: | 208Y/120 |
| Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο | Ομάδα διανυσμάτων: | DYN1 |
| Συχνότητα: | 50/60 Hz | Υλικό επικάλυψης: | Χάλυβα |
| Υψηλό φως: | Τρεις φάσεις μετασχηματιστή 300Kva,Τριφάδικος μετασχηματιστής τροφοδοσίας βρόχου,Μετασχηματιστής 13800v |
||

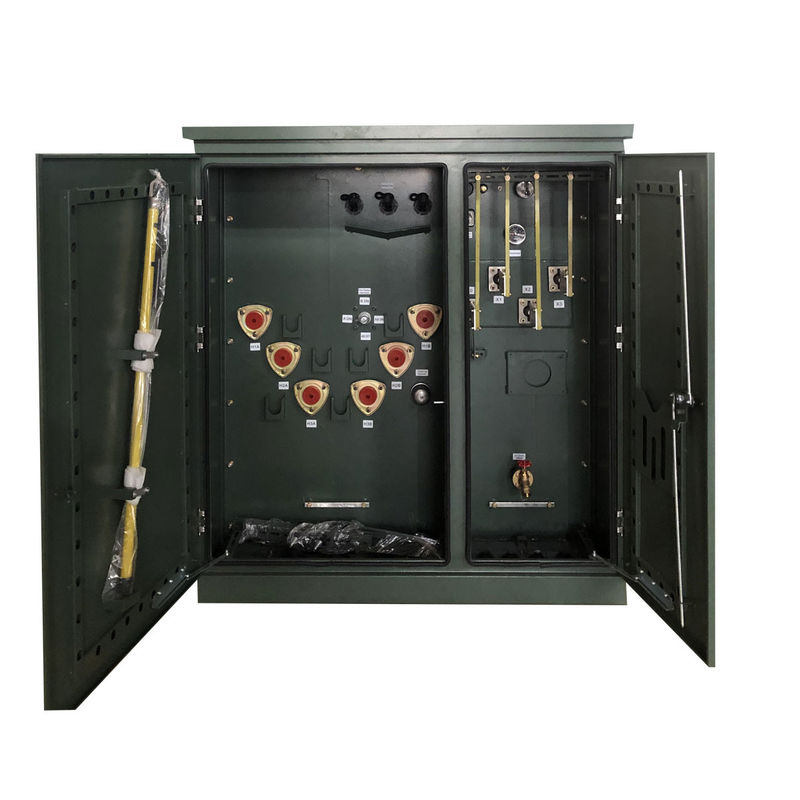

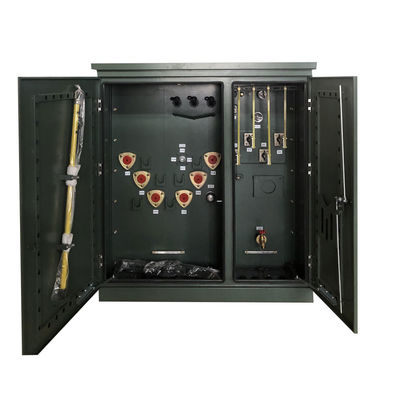

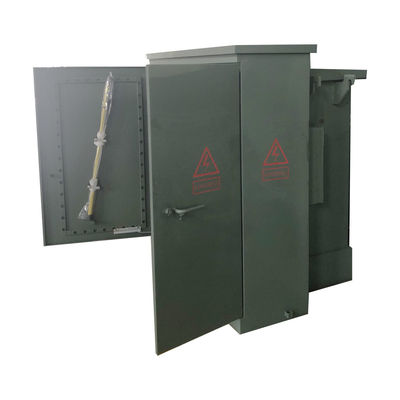

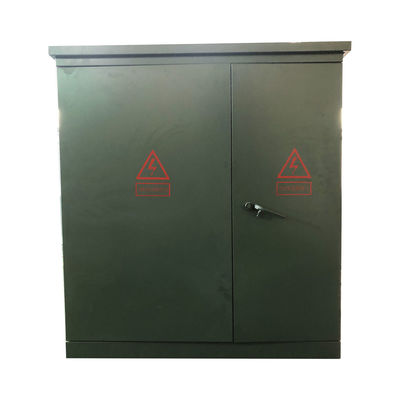

300Kva Τρεις φάσεις τροφοδοσίας μετασχηματιστή 13800V έως 208Y120V
Ένας μετασχηματιστής padmount είναι ένας μετασχηματιστής διανομής κοινής ωφέλειας που τοποθετείται στο έδαφος, ο οποίος συνήθως στεγάζεται σε κλειδωμένο μεταλλικό ντουλάπι, τοποθετημένο σε ένα μικρό τσιμεντένιο πάτωμα.Συνήθως κατασκευάζονται σε ονομαστικές ισχύς από περίπου 75 έως περίπου 5000 kVa και συχνά περιλαμβάνουν ενσωματωμένες ασφάλειες και διακόπτες.Ένα τυπικό περίβλημα περιλαμβάνει μια δεξαμενή για τη συγκράτηση του πυρήνα/τροχιάς του μετασχηματιστή που είναι τοποθετημένος σε πακέτο, βυθισμένο σε λάδι ή παρόμοιο,και ένα ντουλάπι καλωδίωσης που διαθέτει διαμερίσματα καλωδίωσης υψηλής και χαμηλής τάσης για την ενσωμάτωση των καλυμμάτων υψηλής και χαμηλής τάσηςΟ μετασχηματιστής μας είναι σχεδιασμένος και δοκιμάζεται σύμφωνα με τα βιομηχανικά πρότυπα, συμπεριλαμβανομένων των CSA, ANSI C.57, DOE, και IEEE, όπως ισχύει.
Ειδικότητα
• λειτουργία 60 Hz.
• 65°C μέση ανύψωση της επικάλυψης.
• Ραδιακή και κυκλική τροφοδοσία.

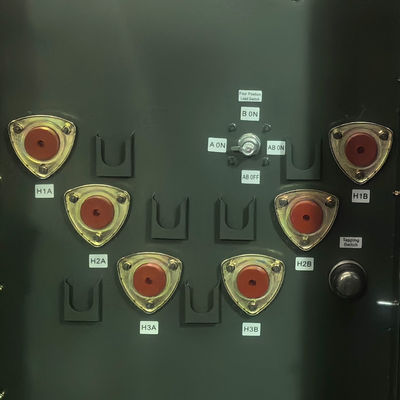

• Τύπος ακτινοβολιών HV με νεκρό και ενεργό μπροστινό τέρμα.
• HV BIL 45 150 kV (νεκρό μέτωπο) 200 kV (ζωντανό μέτωπο).
• LV BIL 30 60 kV.
• Τρία σημεία κλειδώματος πόρτας χαμηλής τάσης.
• Πύλη υψηλής τάσης, η οποία μπορεί να ανοίξει μόνο μετά από
η πόρτα χαμηλής τάσης ανοίγει.
• Σκληρό διαχωριστικό από χάλυβα.
• Η δεξαμενή του μετασχηματιστή συγκολλημένη από το κάλυμμα μέχρι τη βάση.
• Μόνιμη πινακίδα.
• Προμήθεια πλήρωσης καπακιού σωλήνα NPT ενός ίντσου.
• Πλακέτες γείωσης δεξαμενών ANSI.
• Βαλβίδα αποστράγγισης 1 ίντσες και δειγματοληπτής.
• Αυτοματοποιημένη βαλβίδα ελάφρυνσης πίεσης (35 SCFM).
• Μετατροπέας βρύσης (2) 2,5% πάνω από τις βρύσες πλήρους χωρητικότητας
και κάτω από το ονομαστικό.
• Μία τρύπα 10×18× (ή 14×25×) στο μετασχηματιστή
κάλυψη δεξαμενής.
• Χρωματισμένο σε πράσινο ελαιόλαδο (Munsell 7GY 3.29/1.5).
• Σχεδιασμένο, κατασκευασμένο και δοκιμασμένο σύμφωνα με τις διατάξεις του παρόντος κανονισμού.
με τα τελευταία πρότυπα ANSI
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 300 KVA |
| Ομάδα διανυσμάτων | DYN1 |
| Πρωτογενής τάση | 13800V |
| Πρωταρχικός Φασόρος | Δέλτα |
| Δευτερογενής τάση | 208Y/120 |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Κάντε κλικ στο μετατροπέα | 5 θέσεις αλλαγή κρουστήρα |
| Αντίσταση | 50,75% |
| Διακόπτης διακοπής φορτίου | Διακόπτης διακοπής φορτίου 4 θέσεων |
| Πρότυπο αποδοτικότητας | Ακολουθεί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA πληροί τα πρότυπα ANSI/IEEE |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Επίπεδο ήχου | 55 dBA |
| Μέγεθος* | 61 W x 54 D x 69 H |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 3,637 λίβρες |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποτελεσματικότητας CSA | |
| Αποτελεσματικότητα % | 990,00% |
| Συνολική απώλεια φορτίου (σε βατ) στο 100% | +/- 3.500W |
Τεχνικά σχέδια
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
