| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-75/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 75KVA ή προσαρμοσμένο |
|---|---|---|---|
| Πρωτογενής τάση: | 12470GrdY/7200V | Δευτερογενής τάση: | 480Y/277 |
| Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο | Βαθμολογία μόνωσης: | Κλάση Ε Μόνωση - 120°C, 248°F |
| Βασικό υλικό: | Χάλυβας με προσανατολισμό στα κόκκους | Υλικό περιστροφής: | Χαλκός/αλουμίνιο |
| Υψηλό φως: | Ηλεκτρικός μετασχηματιστής που τοποθετείται σε πλακέτα,75Kva Τριφασικός Ηλεκτρικός Μετασχηματιστής,Μετασχηματιστής 3Φάσης |
||

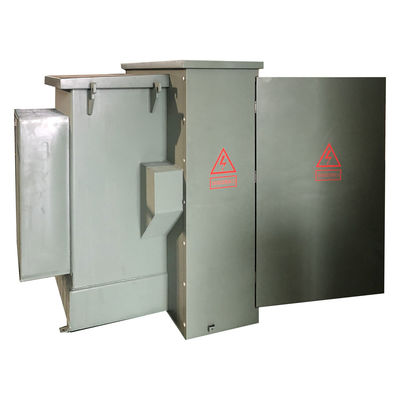

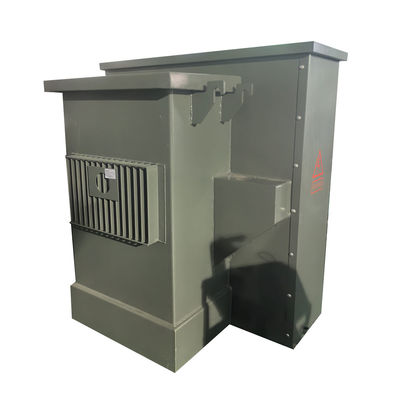

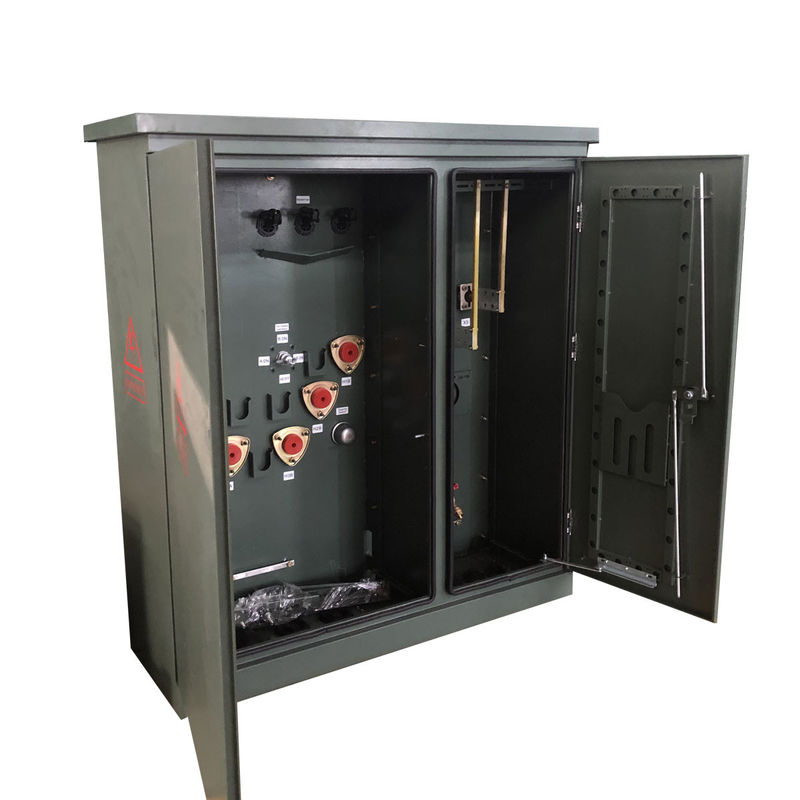

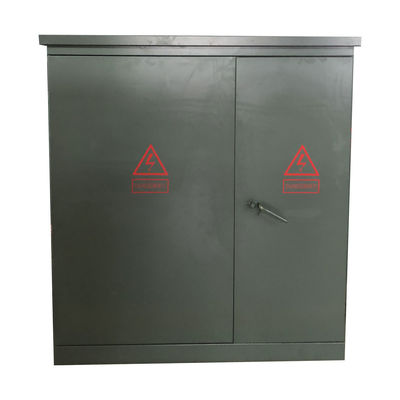

75Kva Τριφασικός μετασχηματιστής ηλεκτρικού ρεύματος 12470V έως 480V
Η WINLEY προσφέρει μια πλήρη σειρά από μετασχηματιστές διανομής ThreePhase Pad-Mounted γεμάτους υγρό που πληρούν τα ισχύοντα πρότυπα ANSI®/IEEE®. Έχει μικρό όγκο και λογική δομή.Ο συνδυασμένος μετασχηματιστής είναι ιδιαίτερα εφαρμοστέος στο δίκτυο της πόλης του κέντρου φόρτωσης, ώστε να μειώσει την κατανάλωση και να βελτιώσει την ποιότητα της παροχής ενέργειας. Επιπλέον, αυτή η σειρά προϊόντων έχει χρησιμοποιηθεί ευρέως σε κοινότητες σε όλη τη χώρα,δημόσιους χώρους και βιομηχανικές μεταλλευτικές επιχειρήσεις και άλλους χώρους διανομής.
Απόδοση
1) Η δομή είναι συμπαγής και εύλογη, και ο όγκος είναι μικρός, που είναι μόνο περίπου το ένα τρίτο του ευρωπαϊκού τύπου κουτί αλλαγής της ίδιας χωρητικότητας.
2) Πλήρως σφραγισμένη, πλήρως απομονωμένη δομή, χωρίς ανάγκη εγκατάστασης φραγμών ασφαλείας και αξιόπιστη εγγύηση για την προσωπική ασφάλεια.
3)Υπάρχουν διάφορα συστήματα τροφοδοσίας για τους χρήστες, τα οποία μπορούν να υιοθετήσουν τροφοδοσία τερματικού σταθμού και να πραγματοποιήσουν δίκτυο δακτυλίου ή διπλή τροφοδοσία·
4) υιοθετείται μετασχηματιστής ισχύος S11 με βύθιση σε λάδι, ο οποίος έχει χαμηλή απώλεια, χαμηλή αύξηση θερμοκρασίας και μεγάλη ικανότητα υπερφόρτωσης·
5)Χρησιμοποιούνται διπλές ασφάλειες (ασφαλιστική ασφάλεια + ασφαλιστική πρίζα) για την προστασία,και η ασφάλειά του έχει τα χαρακτηριστικά διπλής ευαισθησίας ρεύματος και θερμοκρασίας για να εξασφαλίσει την ασφαλή και αξιόπιστη λειτουργία του προϊόντος;
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 75 KVA |
| Ομάδα διανυσμάτων | Εύκολο |
| Πρωτογενής τάση | 12470GrdY/7200 |
| Δευτερογενής τάση | 480Y/277 |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Κάντε κλικ στο μετατροπέα | 5 θέσεις αλλαγή κρουστήρα |
| Πατήστε Qty | (2) FCAN πάνω από τις βρύσες, (2) FCBN κάτω από τις βρύσες |
| Πατήστε % | 20,5% |
| Διορισμός του διακόπτη | 200-Αμπερ, 15 kV |
| Αντίσταση (τυπική) | 30,0% |
| Υλικό περιστροφής | Αλουμίνιο |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Επίπεδο ήχου | 51 dBA |
| Μέγεθος* | 61''-Δ x 43''-Δ x 69''-Η |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 2160 κιλά. |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Αποτελεσματικότητα % | 990,10% |
| Καμία απώλεια φορτίου (σε βατ) | +/- 190W |
| Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 950W |
Τεχνικά σχέδια
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
