| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-3000/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 3000KVA ή προσαρμοσμένο |
|---|---|---|---|
| Πρωτογενής τάση: | 34500GrdY | Δευτερογενής τάση: | 208Y/120 |
| Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο | Αύξηση της θερμοκρασίας: | 65°C |
| Ομάδα διανυσμάτων: | Εύκολο | Υλικό περιστροφής: | Χάλυβα |
| Υψηλό φως: | Τροποποιητής ανάρτησης σε πλακέτα ANSI,Μετασχηματιστής IEEE με ηλεκτρικό πέλμα,Μετασχηματιστής βυθισμένος σε λάδι 34500V |
||
ANSI IEEE Standard 13200v έως 208V Loop Feed Oil Βυθισμένος ηλεκτρικός μετασχηματιστής

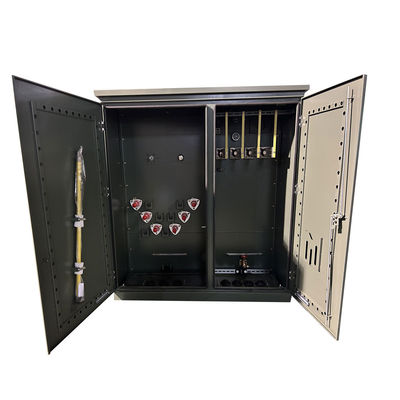

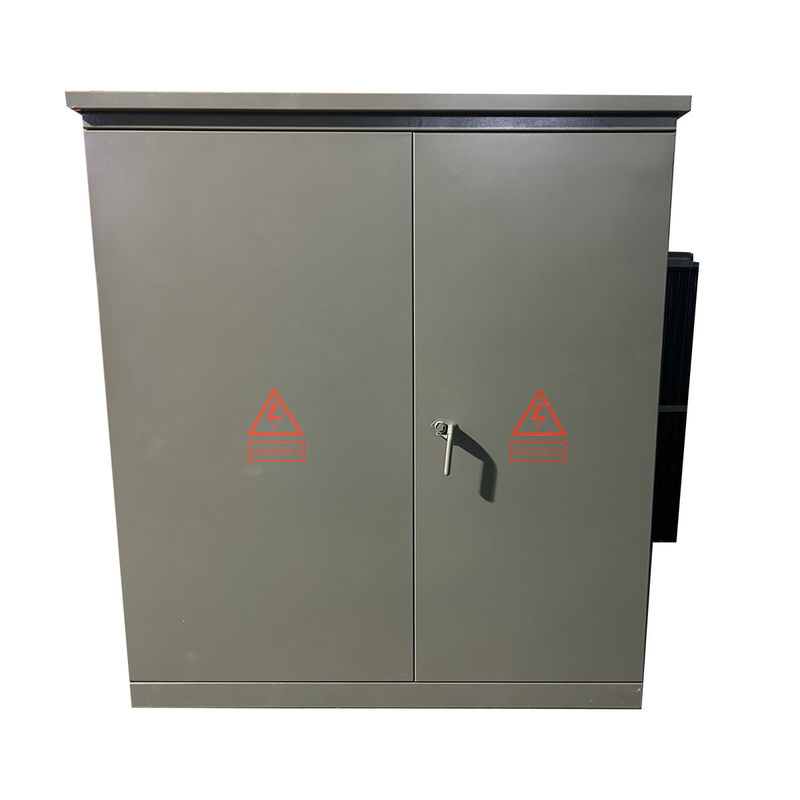

Ένας μετασχηματιστής που τοποθετείται στο πάτωμα ή τοποθετείται στο πάτωμα είναι ένας μετασχηματιστής διανομής ηλεκτρικής ενέργειας που τοποθετείται στο έδαφος σε ένα κλειδωμένο ατσάλινο ντουλάπι που τοποθετείται σε ένα τσιμεντένιο πάτωμα.Δεδομένου ότι όλα τα ενεργοποιημένα σημεία σύνδεσης είναι ασφαλώς κλεισμένα σε ένα γείτο μεταλλικό περίβλημα, ένας μετασχηματιστής padmount μπορεί να εγκατασταθεί σε μέρη που δεν έχουν χώρο για ένα περιφραγμένο περίβλημα.
Δομή προϊόντος
1) Η δομή είναι συμπαγής και εύλογη, και ο όγκος είναι μικρός, που είναι μόνο περίπου το ένα τρίτο του ευρωπαϊκού τύπου κουτί αλλαγής της ίδιας χωρητικότητας.
2) Πλήρως σφραγισμένη, πλήρως απομονωμένη δομή, χωρίς ανάγκη εγκατάστασης φραγμών ασφαλείας και αξιόπιστη εγγύηση για την προσωπική ασφάλεια.
3)Υπάρχουν διάφορα συστήματα τροφοδοσίας για τους χρήστες, τα οποία μπορούν να υιοθετήσουν τροφοδοσία τερματικού σταθμού και να πραγματοποιήσουν δίκτυο δακτυλίου ή διπλή τροφοδοσία·
4) υιοθετείται μετασχηματιστής ισχύος S11 με βύθιση σε λάδι, ο οποίος έχει χαμηλή απώλεια, χαμηλή αύξηση θερμοκρασίας και μεγάλη ικανότητα υπερφόρτωσης·
5)Χρησιμοποιούνται διπλές ασφάλειες (ασφαλιστική ασφάλεια + ασφαλιστική πρίζα) για την προστασία,και η ασφάλειά του έχει τα χαρακτηριστικά διπλής ευαισθησίας ρεύματος και θερμοκρασίας για να εξασφαλίσει την ασφαλή και αξιόπιστη λειτουργία του προϊόντος;
6)Ο σύνδεσμος καλωδίου 200A μπορεί να συνδέεται και να αποσυνδέεται υπό φορτίο και μπορεί να λειτουργεί ως διακόπτης φορτίου σε περίπτωση έκτακτης ανάγκης.
7) Η επικάλυψη υιοθετεί σύνδεση Dyn11 και ο πυρήνας σιδήρου υιοθετεί δομή τριών φάσεων τεσσάρων στήλων, έτσι ώστε το προϊόν να μπορεί να λειτουργεί υπό οποιοδήποτε ασύμμετρο φορτίο και το ουδέτερο σημείο να μην παρασύρεται,Η τάση είναι σταθερή., η ποιότητα τροφοδοσίας είναι υψηλή, το ντουλάπι θερμαίνεται, ο θόρυβος είναι χαμηλός και οι επιδόσεις προστασίας από κεραυνές είναι καλές.
8)Το ντουλάπι υιοθετεί σχεδιασμό κατά της διάβρωσης και ειδική επεξεργασία χρώματος ψεκασμού, όμορφη και νέα, κατάλληλη για διάφορα περιβάλλοντα και επιτυγχάνει το αποτέλεσμα της ομορφώσεως της πόλης.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Λειτουργία | Λειτουργία βήματος προς τα κάτω |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 3MVA (3000 KVA) |
| Ομάδα διανυσμάτων | Εύκολο |
| Πρωτογενής τάση | 34500v |
| Πρωτογενής BIL | 150 KV |
| Δευτερογενής τάση | 13200 Grdy |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Αντίσταση | 50,75% |
| Συχνότητα | 60 Hz |
| Υλικό περιστροφής | Χάλυβα |
| Αποτελεσματικότητα % | 99.20% |
| Καμία απώλεια φορτίου (σε βατ) | +/- 2,700W |
| Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 15,500W |
Περιβαλλοντικές συνθήκες για κανονική χρήση
Υψόμετρο: όχι μεγαλύτερο από 1000 μέτρα.
θερμοκρασία περιβάλλοντος: όχι υψηλότερη από +40°C, όχι χαμηλότερη από -25°C, ημερήσια μέση διαφορά θερμοκρασίας δεν υπερβαίνει τους 35°C, ετήσια μέση διαφορά θερμοκρασίας δεν υπερβαίνει τους 20°C·
Η ταχύτητα του ανέμου δεν υπερβαίνει τα 35 m/s·
δεν υπάρχει κίνδυνος έκρηξης στον χώρο εγκατάστασης, δεν υπάρχει χημική διάβρωση και έντονες δονήσεις·
Μέθοδος ψύξης: φυσική ψύξη αέρα (AN).
Τεχνικά σχέδια
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
