Φάση: | τρίτη φάση | Δυναμικότητα: | 1000KVA |
---|---|---|---|
Πρωτογενής τάση: | 34500V | Δευτερογενής τάση: | 208Y/120 |
Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο | Αύξηση της θερμοκρασίας: | 65°C |
Βασικό υλικό: | Χάλυβας με προσανατολισμό στα κόκκους | Υλικό περιστροφής: | Χάλυβα |
Υψηλό φως: | Μετασχηματιστής βυθισμένος σε λάδι 1000kva,Μετασχηματιστής ISO που τοποθετείται σε πλακέτα,1MVA μετασχηματιστής βυθισμένος σε λάδι |

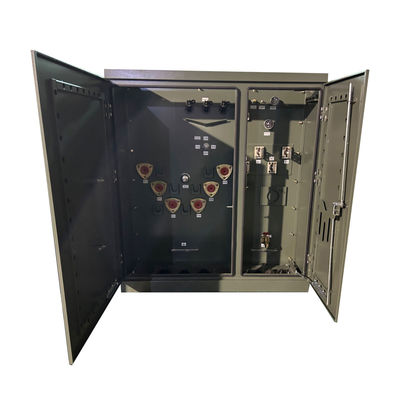

Τρεις φάσεις 1000kva βυθισμένο σε λάδι ηλεκτρικό πακέτο τύποι μετασχηματιστή 34.5KV έως 208V
Η WINLEY προσφέρει μια πλήρη σειρά από μετασχηματιστές διανομής ThreePhase Pad-Mounted γεμάτους υγρό που πληρούν τα ισχύοντα πρότυπα ANSI®/IEEE®. Με υψηλές τάσεις έως 34,5 kV και ονομαστικές ισχύς έως 5.000 kVA,Είναι κατάλληλο για περιπτώσεις υψηλής τάσης και μεγάλης χωρητικότητας, όπως υποσταθμοί ηλεκτρικής ενέργειας, βιομηχανική κατανάλωση ενέργειας κλπ. Σε σενάρια υψηλού φορτίου, υψηλής τάσης,Οι μετασχηματιστές με βυθισμένο λάδι έχουν καλύτερη απόδοση και σταθερότητα.
Δομή προϊόντος
1) Το τμήμα του μετασχηματιστή και το τμήμα του κιβωτίου χειρισμού της παραλλαγής των Ηνωμένων Πολιτειών, του οποίου το τμήμα του μετασχηματιστή είναι πλήρως σφραγισμένη δομή,και το μονωτικό έλαιο μπορεί να είναι δύο είδη ελαίου υψηλής σημείας ανάφλεξης ή συνηθισμένου ελαίου.
2) Ο θάλαμος ελέγχου χωρίζεται σε χώρο υψηλής τάσης και χώρο χαμηλής τάσης.
3) Η αίθουσα υψηλής τάσης είναι εξοπλισμένη με: πρίζα καλωδίου υψηλής τάσης, συσσωρευτή κεραυνών, λαβή χειρισμού διακόπτη φορτίου, λαβή διακόπτη βρύσης μη διέγερσης, ασφαλιστήρα, βαλβίδα αποδέσμευσης πίεσης,θερμόμετρος, μετρητής πίεσης, μετρητές θέσης πετρελαίου, πρίζες πλήρωσης πετρελαίου, βαλβίδες αποχέτευσης πετρελαίου κ.λπ., διακόπτες φόρτωσης, διακόπτες κρέμασης, ασφάλειες πλέγματος κ.λπ.βυθίζονται όλα στο λάδι του μετασχηματιστή μαζί με τον πυρήνα του μετασχηματιστήΤο καλώδιο υψηλής τάσης και ο μετασχηματιστής συνδέονται με συνδέσμους καλωδίων αγκώνα.
4) Η πλευρά χαμηλής τάσης μπορεί να εγκατασταθεί με διακόπτες αέρα, μετασχηματιστές ρεύματος, καθώς και μετρητές ηλεκτρικής ενέργειας, αμπερόμετρα και βολτμέτρα,και τα κυκλώματα εξόδου και οι συσκευές αντιστάθμισης χωρητικότητας μπορούν να ρυθμιστούν σύμφωνα με τις ανάγκες του χρήστη.
Κύρια δεδομένα
Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
Λειτουργία | Λειτουργία βήματος προς τα κάτω |
Φάση | Τρία στάδια |
Δυναμικότητα | 1MVA (1000 KVA) |
Ομάδα διανυσμάτων | DYN1 |
Πρωτογενής τάση | 4160V |
Πρωτογενής BIL | 60 KV |
Δευτερογενής τάση | 480Y/277 |
Αύξηση της θερμοκρασίας | 65°C |
Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
Τάξη ψύξης | KNAN; Αυτοψυγμένο |
Αντίσταση | 50,75% |
Κατηγορία διακόπτη διακοπής φορτίου | 300 αμπεριαλίδων, 5 kV |
Υλικό περιστροφής | Αλουμίνιο/ χαλκό |
Αποτελεσματικότητα % | 99.20% |
Καμία απώλεια φορτίου (σε βατ) | +/- 1.300W |
Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 8,500W |
Τυπικά χαρακτηριστικά
• λειτουργία 60 Hz.
• 65°C μέση ανύψωση της επικάλυψης.
• Ραδιακή και κυκλική τροφοδοσία.
• Τύπος ακτινοβολιών HV με νεκρό και ενεργό μπροστινό τέρμα.
• HV BIL 45 150 kV (νεκρό μέτωπο) 200 kV (ζωντανό μέτωπο).
• LV BIL 30 60 kV.
• Τρία σημεία κλειδώματος πόρτας χαμηλής τάσης.
• Πύλη υψηλής τάσης, η οποία μπορεί να ανοίξει μόνο μετά από
η πόρτα χαμηλής τάσης ανοίγει.
• Σκληρό διαχωριστικό από χάλυβα.
• Η δεξαμενή του μετασχηματιστή συγκολλημένη από το κάλυμμα μέχρι τη βάση.
• Μόνιμη πινακίδα.
• Προμήθεια πλήρωσης καπακιού σωλήνα NPT ενός ίντσου.
• Πλακέτες γείωσης δεξαμενών ANSI.
• Βαλβίδα αποστράγγισης 1 ίντσες και δειγματοληπτής.
• Αυτοματοποιημένη βαλβίδα ελάφρυνσης πίεσης (35 SCFM).
• Μετατροπέας βρύσης (2) 2,5% πάνω από τις βρύσες πλήρους χωρητικότητας
και κάτω από το ονομαστικό.
• Μία τρύπα 10×18× (ή 14×25×) στο μετασχηματιστή
κάλυψη δεξαμενής.
• Χρωματισμένο σε πράσινο ελαιόλαδο (Munsell 7GY 3.29/1.5).
• Σχεδιασμένο, κατασκευασμένο και δοκιμασμένο σύμφωνα με τις διατάξεις του παρόντος κανονισμού.
με τα τελευταία πρότυπα ANSI
Τεχνικά σχέδια
Προδιαγραφές
Μετασχηματιστής τριών φάσεων | ||||
Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
