| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-3750/35 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυνατότητα: | 3750KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 34500GrdY/19920 | Δευτερογενής τάση: | 480V |
| Ομάδα διανυσμάτων: | Dyn1 | Αύξηση της θερμοκρασίας: | 65°C |
| Αντίσταση (τυπική): | 50,0% Τυπικό | Υλικό περιστροφής: | Χάλυβα |
| Υψηλό φως: | Μετασχηματιστής 3750Kva,Μετασχηματιστής IEEE 3Phase Pad Mounted,Τριφάδικος μετασχηματιστής ANSI |
||

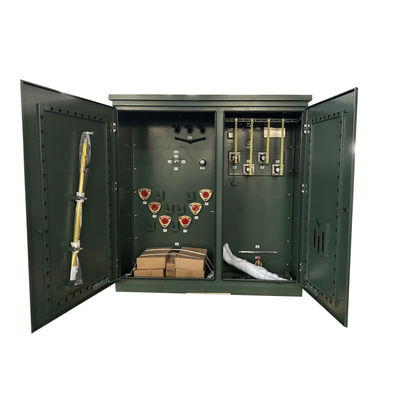

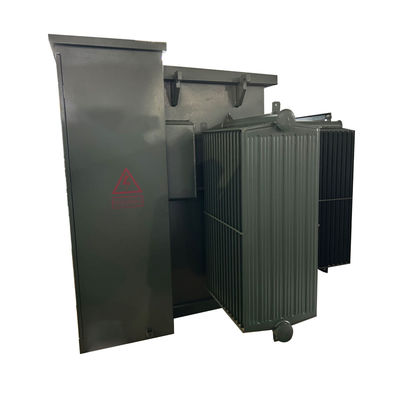

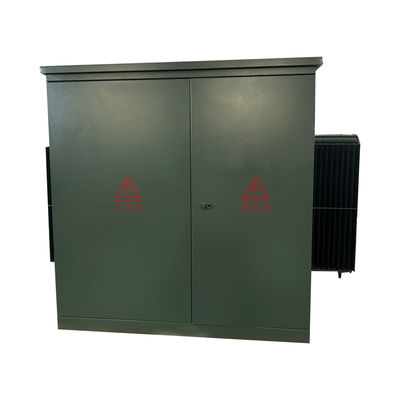

Τρεις φάσεις μετασχηματιστή IEEE/ANSI 3750Kva
Οι μετασχηματιστές διανομής με βύθιση σε λάδι είναι ισχυροί, αξιόπιστοι και σχεδιασμένοι με γνώμονα το περιβάλλον.Αυτοί οι μετασχηματιστές προσφέρουν αυξημένη αξιοπιστία και προστασία από αστοχίες κρίσιμου εξοπλισμού.Τα χαμηλότερα λειτουργικά έξοδα και οι θερμικές εκπομπές αυτών των μετασχηματιστών τους καθιστούν ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.
ΔΟΜΑΣΙΑ
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Λειτουργία | Λειτουργία βήματος προς τα κάτω (δεν εγκρίνεται για βήμα προς τα πάνω) |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 30,75 MVA (3750 KVA) |
| Ομάδα διανυσμάτων | YnD1 |
| Πρωτογενής τάση | 34500GrdY/19920 |
| Τάξη πρωτογενούς τάσης | Τάξη 35 kV |
| Πρωτογενής BIL | 200 KV |
| Δευτερογενής τάση | 480V |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Αντίσταση | 50,0% Τυπικό |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Μέγεθος* | 100' W x 87' D x 85' H |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 8,040 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 14,330 λίβρες |
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Τεχνικά σχέδια
Περιγραφή:
Μπορούμε να κάνουμε αυτό το υποσταθμιστικό σύμφωνα με τις απαιτήσεις των χρηστών και των πελατών σύμφωνα με το σχέδιο / το διάγραμμα μιας γραμμής (SLD) και την ανάγκη τους.V- πρότυπο IEC62271-200.
Το διαμέρισμα HV & LV έχει ολοκληρωθεί.
1Ο θάλαμος H.V. έχει διάφορες μεθόδους τροφοδοσίας ενέργειας κατά τη δοκιμή της τροφοδοσίας ενέργειας σε 1 φορά, μπορεί επίσης να εγκατασταθεί με συσκευές δοκιμής H.V. για να καλύψει την ζήτηση δοκιμής H.V.
2Ο χώρος μετασχηματισμού μπορεί να επιλεγεί S11, S13 ή άλλος μετασχηματιστής χαμηλής κατανάλωσης πετρελαίου και μετασχηματιστής ξηρού τύπου.Το διαμέρισμα του μετασχηματιστή διαθέτει συστήματα ψύξης αέρα και συστήματα φωτισμού αυτόματης εκκίνησης.
3Το διαμέρισμα χαμηλής τάσης μπορεί να κατασκευαστεί σύμφωνα με τις ανάγκες των χρηστών, υιοθετεί σταθερή ή συναρμολογημένη δομή για να είναι σύστημα παροχής ηλεκτρικής ενέργειας, έχει πολλές λειτουργίες όπως διανομή φωτός,διανομή ισχύος, αντιδραστική ενέργεια, δοκιμές ηλεκτρικής ενέργειας κλπ. για τη βελτίωση της ποιότητας διανομής ενέργειας και την ικανοποίηση του χρήστη.
Αυτό το σώμα υποσταθμού έχει κυρίως μεταλλικό υλικό, υλικό από ανοξείδωτο χάλυβα, μη μεταλλικό υλικό...που μπορεί να επιλεγεί από τον χρήστη και τους πελάτες
Αυτός ο υποσταθμός είναι μια πολύ σημαντική μονάδα διανομής και τροφοδοσίας ενέργειας στο δίκτυο ηλεκτρικού καλωδίου. Είναι ένα είδος ολοκληρωμένου συνόλου τροφοδοσίας ενέργειας με H.V. έλεγχο, προστασία και μετατροπή,διανομή.. χρησιμοποιείται σε 3 φάσεις AC 50Hz και ονομαστικό ρεύμα max 1600KVA μετασχηματιστή.πολυώροφα κτίρια και άλλα συστήματα διανομής.
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
