Τύπος μετασχηματιστή: | Άλλες συσκευές | Δυναμικότητα: | 25 KVA ή προσαρμοσμένο |
---|---|---|---|
Μέθοδος ψύξης: | ONAN/KNAN | Αύξηση της θερμοκρασίας: | 65°C |
Πρωτογενής τάση: | 13200GrdY/7620 | Δευτερογενής τάση: | 120/240V (L-N-L) |
Φάση: | Μία φάση | Υλικό επικάλυψης: | Χάλυβα |
Υψηλό φως: | Μετασχηματιστής διανομής με στύλο,Μετασχηματιστής διανομής 25kva,Μετασχηματιστής μονής φάσης 13 |

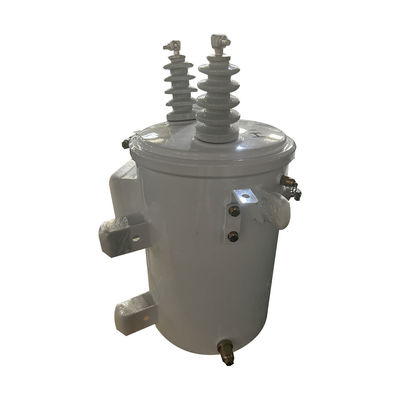

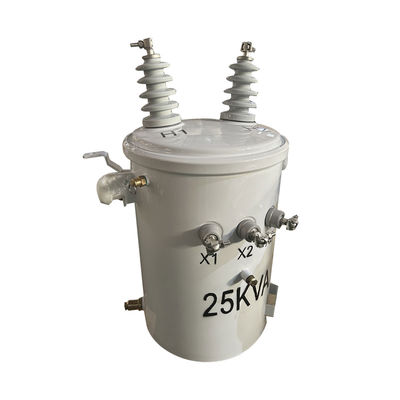

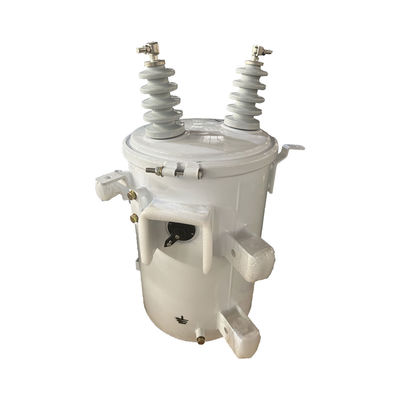

25kva μονοφασικός μετασχηματιστής διανομής 13.2KV έως 240V 37.5kva 50kva 250kva 100kva 150kva
Στο δίκτυο διανομής με αποκεντρωμένη παροχή ενέργειας, ο μονοφασικός μετασχηματιστής έχει σημαντικά πλεονεκτήματα ως μετασχηματιστής διανομής.Μπορεί να μειώσει το μήκος των γραμμών διανομής χαμηλής τάσηςΗ συσκευή χρησιμοποιεί ένα υψηλής αποδοτικότητας εξοικονόμηση ενέργειας σχεδιασμό δομής πυρήνα σιδήρου.Ο μετασχηματιστής χαρακτηρίζεται από την υιοθέτηση της μεθόδου εγκατάστασης ανάρτησης τύπου τοποθέτησης στύλου, μικρού όγκου, μικρών επενδύσεων κατασκευής υποδομών, μείωση της ακτίνας παροχής ηλεκτρικής ενέργειας χαμηλής τάσης και μπορεί να μειώσει τις απώλειες γραμμών χαμηλής τάσης κατά περισσότερο από 60%.Ο μετασχηματιστής υιοθετεί μια πλήρως σφραγισμένη δομή με ισχυρή ικανότητα υπερφόρτωσης, υψηλή αξιοπιστία σε συνεχή λειτουργία, απλή συντήρηση και μακρά διάρκεια ζωής.
Τυπικό χαρακτηριστικό
*Σχεδιασμός οικονομικά αποδοτικός
*Υψηλή απόδοση και χαμηλά επίπεδα θορύβου
*Δυνατότητα διπλής τάσης
*Πακάλυψη που πληροί ή υπερβαίνει το πρότυπο IEEE C57
* Εξαιρετική σφράγιση για προστασία από περιβαλλοντικούς παράγοντες

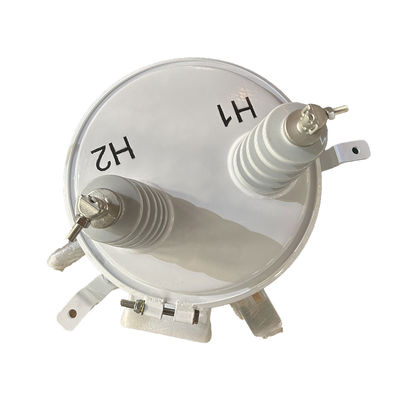

*Μεγάλης τάσης καμπαναριές τύπου πολυμερών
*Συσκευές υψηλής τάσης τύπου πορσελάνης
*Συμφωνητικό κάλυμμα ή πλάγια μόντεμα

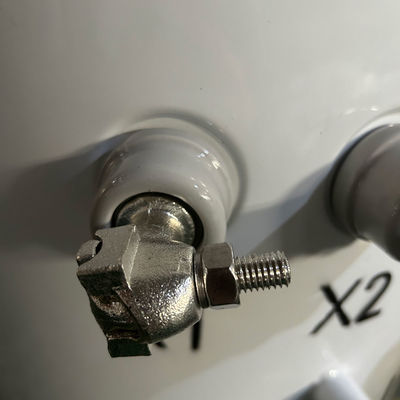

*Τερματικά τύπου σπαθιάς ή σφραγίδας
*Συμβατό τόσο με ορυκτό λάδι όσο και με βιοδιασπώμενο φυτικό λάδι ως μονωτικό λάδι
*Προμήθεια για στήριξη συσσωρευτή υπερβολικής τάσης, με διαθέσιμες στήριξεις εάν απαιτείται
Κύρια δεδομένα
Τύπος μετασχηματιστή | Μετασχηματιστής εναέριας διανομής, συμβατικού τύπου |
Διαμόρφωση μετασχηματιστή | Πλήρης υγρό στύλος τοποθετημένος |
Τύπος πολικότητας μετασχηματιστή | Υποχρεωτικό |
Φάση | Μία φάση |
Δυναμικότητα | 25 KVA |
Πρωτογενής τάση | 13200GrdY/7620 |
Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
Πρωτογενής BIL | 95 kV |
Δευτερογενής τάση | 120/240V (L-N-L) |
Δευτερογενής BIL | 30 KV |
Συχνότητα | 60 Hz |
Αύξηση της θερμοκρασίας | 65°C |
Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
Κάντε κλικ στο μετατροπέα | Μετατροπέας κρουσμάτων 5 θέσεων με εξωτερικό χειριστήριο |
Πατήστε Qty | (2) FCAN Πάνω, (2) FCBN Κάτω |
Πατήστε % | 20,5% |
Τοποθεσία διακόπτη κλικ | Μέση του σώματος της δεξαμενής, αριστερά των διατάξεων τοποθέτησης |
Αντίσταση | 20,5% Τυπικό |
Βάρος υγρού* | 99.21 λίβρες |
Υλικό περιστροφής | Χάλυβα |
Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
Επίπεδο ήχου | 48 dBA |
Μέγεθος* | 21.65''-W x 24.8''-D x 40.16''-H |
Συνολικό βάρος (γεμισμένο με υγρό) * | 470 κιλά |
Προδιαγραφές
10kva-500kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι | ||||||
Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
Τετάρτη | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,8 έως 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
