Φάση: | τρίτη φάση | Δυναμικότητα: | 2500KVA |
---|---|---|---|
Πρωτογενής τάση: | 4160V | Δευτερογενής τάση: | 480Y/277 |
Ομάδα διανυσμάτων: | Dyn1 | Αύξηση της θερμοκρασίας: | 65°C |
Αντίσταση (τυπική): | 50,75% | Συχνότητα: | 60 Hz |
Υψηλό φως: | Μετασχηματιστής 2500 Kva,Μετασχηματιστής 480V που τοποθετείται σε 3 φάσεις,Μετασχηματιστής τύπου λάδι ISO |

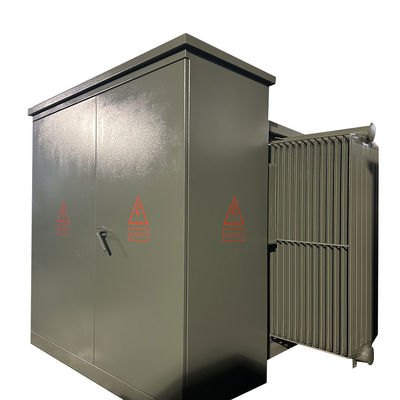

2500Kva Τρεις Φάσεις Πάρτης Mounted μετασχηματιστή Step Down4160Από V έως 480V
Περιγραφή:
Μπορούμε να κάνουμε αυτό το υποσταθμιστικό σύμφωνα με τις απαιτήσεις των χρηστών και των πελατών σύμφωνα με το σχέδιο / το διάγραμμα μιας γραμμής (SLD) και την ανάγκη τους.V- πρότυπο IEC62271-200.

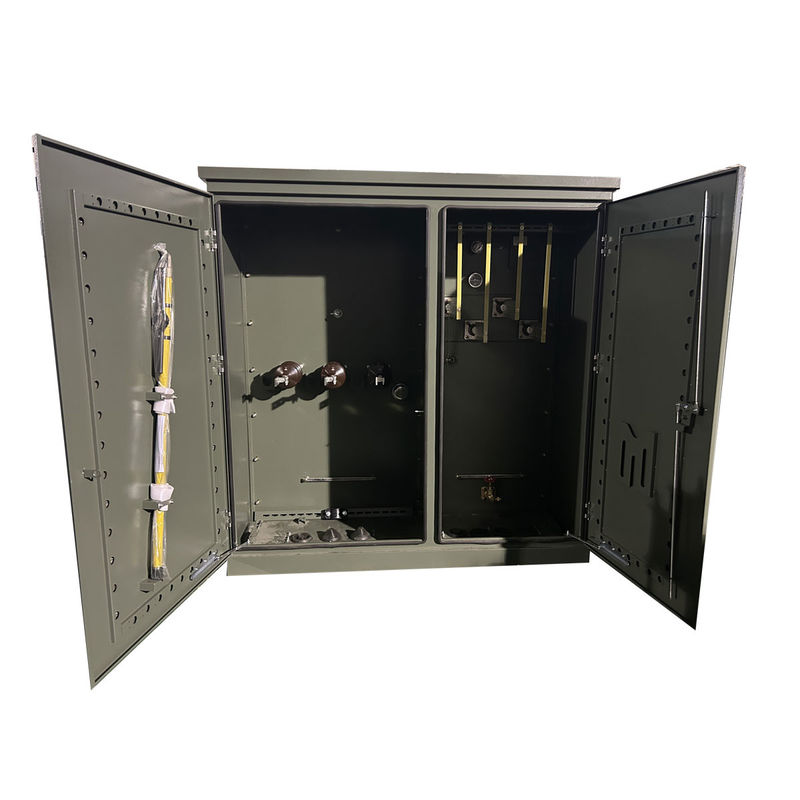

Το διαμέρισμα HV & LV έχει ολοκληρωθεί.
1) Το H.V.compartment έχει διάφορες μεθόδους τροφοδοσίας ενέργειας κατά τη δοκιμή της τροφοδοσίας ενέργειας σε 1 φορά, μπορεί επίσης να εγκατασταθεί με συσκευές δοκιμής H.V. για την κάλυψη της ζήτησης δοκιμής H.V.
2) Ο θάλαμος μετασχηματιστή μπορεί να επιλεγεί S11, S13 ή άλλο μετασχηματιστή χαμηλής κατανάλωσης πετρελαίου και μετασχηματιστή ξηρού τύπου.Το διαμέρισμα του μετασχηματιστή διαθέτει συστήματα ψύξης αέρα και συστήματα φωτισμού αυτόματης εκκίνησης.
3) Το διαμέρισμα χαμηλής τάσης μπορεί να κατασκευαστεί σύμφωνα με τις ανάγκες των χρηστών, υιοθετεί σταθερή ή συναρμολογημένη δομή για να είναι σύστημα παροχής ηλεκτρικής ενέργειας, έχει πολλές λειτουργίες όπως διανομή φωτός,διανομή ισχύος, αντιδραστική ενέργεια, δοκιμές ηλεκτρικής ενέργειας κλπ. για τη βελτίωση της ποιότητας διανομής ενέργειας και την ικανοποίηση του χρήστη.
Αυτό το σώμα υποσταθμού έχει κυρίως μεταλλικό υλικό, υλικό από ανοξείδωτο χάλυβα, μη μεταλλικό υλικό...που μπορεί να επιλεγεί από τον χρήστη και τους πελάτες
Αυτός ο υποσταθμός είναι μια πολύ σημαντική μονάδα διανομής και τροφοδοσίας ενέργειας στο δίκτυο ηλεκτρικού καλωδίου. Είναι ένα είδος ολοκληρωμένου συνόλου τροφοδοσίας ενέργειας με H.V. έλεγχο, προστασία και μετατροπή,διανομή.. χρησιμοποιείται σε 3 φάσεις AC 50Hz και ονομαστικό ρεύμα max 1600KVA μετασχηματιστή.πολυώροφα κτίρια και άλλα συστήματα διανομής.
Κύρια δεδομένα
Δεδομένα προδιαγραφής 2500KVA | |||
- Όχι, όχι, όχι. | Πληροφορίες | Μονάδα | Προδιαγραφές |
1 | Τύπος | ~ | Εγκατασκευασμένη σε πλακέτα, ακτινοβολία τροφοδοσίας |
2 | Ονομαστική ικανότητα | kVA | 2500 |
3 | Αριθμός φάσης | ~ | 3 |
4 | Πρωτογενής τάση | V | 4160 |
5 | Πρωτογενής λήξη | ~ | Πυροσβεστική |
6 | Δευτερογενής τάση | V | 480Y/277 |
7 | Δευτερεύουσα σύνδεση | ~ | 12 τρύπες |
8 | Τύπος ακουστικής επαφής | ~ | Ακτινοβολία εκτός κυκλώματος |
9 | Πεδίο απόκτησης | % | ±2*2,5% |
10 | Μέθοδος ψύξης | ~ | ΟΝΑΝ |
11 | Διορισμένη συχνότητα | Hz | 60 |
12 | Ομάδα διανυσμάτων | ~ | Dyn1 |
13 | Τάξη μόνωσης | ~ | Α(105°C) |
14 | Αύξηση της θερμοκρασίας | Κ | 65 |
15 | Απώλεια εκτός φορτίου | W | 2700 |
16 | Απώλεια επί φορτίου (85°C) | W | 23200 |
17 | Αντίσταση | % | 5.0~7.5 |
18 | Υλικό επικάλυψης | ~ | χάλκινο |
Ειδικότητα
1- Πρωτογενής διακόπτης.
Μεταμορφωτής κρουσμάτων σε θέση 1.5.
2) 4 θέση διακόπτης διακοπής φόρτωσης,Μπορεί να λειτουργεί με καυτό ραβδί και επιτρέπει ευελιξία στην επισκευή και συντήρηση.
2.συνδέσεις τερματισμού
1)Τα κύρια καλώδια τροφοδοσίας συνδέονται με συνδέσμους αγκώνα.
2)Εξωτερικά σφραγισμένα πηγάδια βρύσης με εισάγοντες ελαστικών.
3)Συμπληρωματικά μπουσόν ή μπουσόν χωρίς μπουσόν.
4) Δευτερογενής τερματισμός Διατίθενται εξωτερικά σφιγμένα σφουγγαρίσματα με NEMA 4-τρύπες, 6-τρύπες. 8-τρύπες, 10-τρύπες ή 12-τρύπες σπαθιά.
3.προστατευτική διάταξη
1) Φυτέτες με ξιφολόγχη με περιοριστικό ρεύμα μερικής εμβέλειας.
2) Συσκευή αυτόματης ενεργείας για την αφαίρεση της πίεσης.
3) Μετρητής επιπέδου πετρελαίου.
4) Μέτρο θερμοκρασίας του ελαίου.
5) Δοκιμαστικό κενού.
6) Βαλβίδα αποχέτευσης με δειγματοληπτή.
7)Τάξη διανομής, συσσωρευτές οξειδίων μετάλλου, 3-36 kV.
8)Τάξη διανομής, κεραυνόφρακτες τύπου βαλβίδας, 3-27 kV.
Προδιαγραφές
Μετασχηματιστής τριών φάσεων | ||||
Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Τεχνικά σχέδια
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
