| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-5000/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 5000KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 13800V | Δευτερογενής τάση: | 480Y/277 |
| Ομάδα διανυσμάτων: | Dyn1 | Αύξηση της θερμοκρασίας: | 65°C |
| Αντίσταση (τυπική): | 50,75% | Υλικό περιστροφής: | Αλουμίνιο |
| Υψηλό φως: | Τύπος πετρελαίου Μετασχηματιστής 5000kva,13Ηλεκτρικός μετασχηματιστής τύπου λάδις 0,8kv |
||
13.8kv Τρεις μετασχηματιστές ηλεκτρικού τύπου πετρελαίου 5000kva
Απόδοση
1) Η δομή είναι συμπαγής και εύλογη, και ο όγκος είναι μικρός, ο οποίος είναι μόνο περίπου το ένα τρίτο του ευρωπαϊκού τύπου κουτί αλλαγής της ίδιας χωρητικότητας.
2) Πλήρως σφραγισμένη, πλήρως απομονωμένη δομή, χωρίς ανάγκη εγκατάστασης φραγμών ασφαλείας και αξιόπιστη εγγύηση για την προσωπική ασφάλεια.
3) Υπάρχουν διάφορα συστήματα τροφοδοσίας για τους χρήστες να επιλέξουν, τα οποία μπορούν να υιοθετήσουν τροφοδοσία τερματικού σταθμού και να πραγματοποιήσουν δίκτυο δακτυλίου ή διπλή τροφοδοσία·
4) υιοθετείται μετασχηματιστής ισχύος S11 με βύθισμα σε λάδι, ο οποίος έχει χαμηλή απώλεια, χαμηλή αύξηση θερμοκρασίας και μεγάλη ικανότητα υπερφόρτωσης·
5) Χρησιμοποιούνται διπλές ασφάλειες (ασφαλιστική ασφάλεια + ασφαλιστική συσκευή πλέγματος) για την προστασία,και η ασφάλειά του έχει τα χαρακτηριστικά διπλής ευαισθησίας ρεύματος και θερμοκρασίας για να εξασφαλίσει την ασφαλή και αξιόπιστη λειτουργία του προϊόντος;
6) Ο σύνδεσμος καλωδίου 200A μπορεί να συνδέεται και να αποσυνδέεται υπό φορτίο και μπορεί να λειτουργεί ως διακόπτης φορτίου σε περίπτωση έκτακτης ανάγκης.
7) Η επικάλυψη υιοθετεί σύνδεση Dyn11 και ο πυρήνας σιδήρου υιοθετεί μια δομή τριών φάσεων τεσσάρων στήλων, έτσι ώστε το προϊόν να μπορεί να λειτουργεί υπό οποιοδήποτε ασύμμετρο φορτίο και το ουδέτερο σημείο να μην παρασυρθεί,Η τάση είναι σταθερή., η ποιότητα τροφοδοσίας είναι υψηλή, το ντουλάπι θερμαίνεται, ο θόρυβος είναι χαμηλός και οι επιδόσεις προστασίας από κεραυνές είναι καλές.
8) Το ντουλάπι υιοθετεί σχεδιασμό κατά της διάβρωσης και ειδική επεξεργασία χρώματος ψεκασμού, όμορφο και νέο, κατάλληλο για διάφορα περιβάλλοντα και επιτυγχάνει το αποτέλεσμα της ομορφώσεως της πόλης.

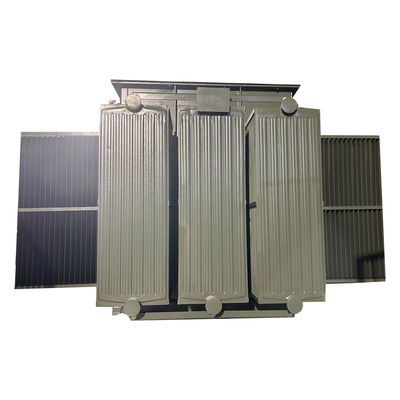

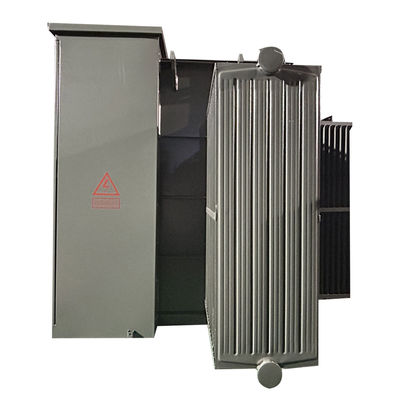

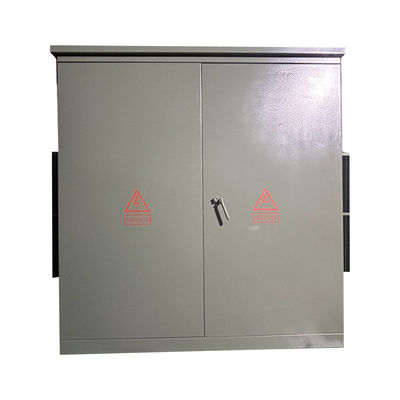

Λεπτομέρειες για το προϊόν
Κύρια δεδομένα
| δεδομένα προδιαγραφών | |||
| - Όχι, όχι, όχι. | Πληροφορίες | Μονάδα | Προδιαγραφές |
| 1 | Τύπος | ~ | Εγκατασκευασμένο σε πλακέτα, τροφοδοσία με βρόχο |
| 2 | Ονομαστική ικανότητα | kVA | 5000 |
| 3 | Αριθμός φάσης | ~ | 3 |
| 4 | Πρωτογενής τάση | V | 13800Δέλτα. |
| 5 | Πρωτογενής βούσκωση | ~ | 600A μπουσάκι |
| 6 | Δευτερογενής τάση | V | 480Y/277 |
| 10 | Μέθοδος ψύξης | ~ | ΟΝΑΝ |
| 11 | Διορισμένη συχνότητα | Hz | 60 |
| 12 | Ομάδα διανυσμάτων | ~ | Dyn1 |
| 13 | Τάξη μόνωσης | ~ | Α |
| 14 | Αύξηση της θερμοκρασίας | Κ | 65 |
| 15 | Απώλεια εκτός φορτίου | W | 4310 |
| 16 | Απώλεια επί φορτίου (75°C) | W | 31000 |
| 17 | Αντίσταση | % | 7.5 |
| 18 | Υλικό επικάλυψης | ~ | από χαλκό ή αλουμίνιο |
| 19 | Υλικό πυρήνα | ~ | χάλυβα πυριτίου |
| 20 | Υλικό ψύξης | ορυκτό έλαιο | |
| 21 | Υλικό στέγασης | ~ | Ατσάλι από χαλύβδινο |
| 22 | Χρώμα στερέωσης | ~ | πράσινο μουνσέλ |
| 23 | Κατάσταση λειτουργίας | ~ | εσωτερικό ή εξωτερικό |
| 24 | Επίπεδο της θάλασσας | Μ | ≤ 1000 |
| 25 | Τύπος | ~ | ΑΣΝΙ |
Δομή προϊόντος
1)Το τμήμα του μετασχηματιστή και το τμήμα του κιβωτίου ελέγχου της παραλλαγής των Ηνωμένων Πολιτειών, του οποίου το τμήμα του μετασχηματιστή είναι πλήρως σφραγισμένη δομή,και το μονωτικό έλαιο μπορεί να είναι δύο είδη ελαίου υψηλής σημείας ανάφλεξης ή συνηθισμένου ελαίου.

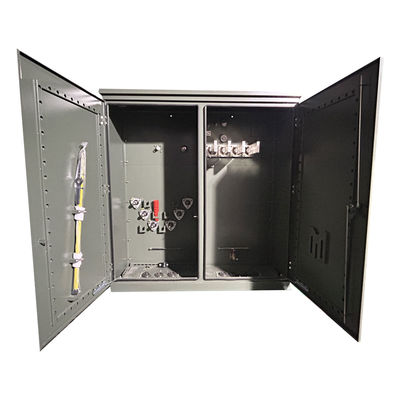

2)Το ντουλάπι ελέγχου χωρίζεται σε ένα δωμάτιο υψηλής τάσης και ένα δωμάτιο χαμηλής τάσης.

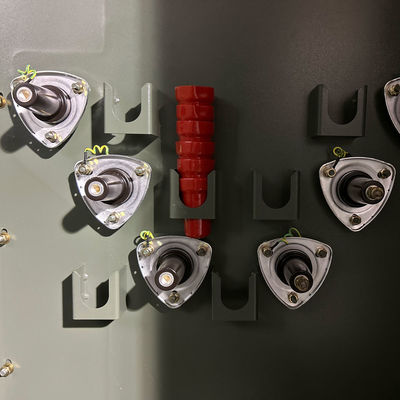

3)Η αίθουσα υψηλής τάσης είναι εξοπλισμένη με: πρίζα καλωδίου υψηλής τάσης, συσσωρευτή κεραυνών, λαβή χειρισμού διακόπτη φορτίου, λαβή διακόπτη πτήσης μη διέγερσης, ασφαλιστήρα, βαλβίδα αποδέσμευσης πίεσης,θερμόμετρος, μετρητής πίεσης, μετρητές θέσης πετρελαίου, πρίζες πλήρωσης πετρελαίου, βαλβίδες αποχέτευσης πετρελαίου κ.λπ., διακόπτες φόρτωσης, διακόπτες κρέμασης, ασφάλειες πλέγματος κ.λπ.βυθίζονται όλα στο λάδι του μετασχηματιστή μαζί με τον πυρήνα του μετασχηματιστήΤο καλώδιο υψηλής τάσης και ο μετασχηματιστής συνδέονται με συνδέσμους καλωδίων αγκώνα.
4)Η πλευρά χαμηλής τάσης μπορεί να εγκατασταθεί με διακόπτες αέρα, μετασχηματιστές ρεύματος, καθώς και μετρητές ηλεκτρικής ενέργειας, αμπερόμετρα και βολτμέτρα,και τα κυκλώματα εξόδου και οι συσκευές αντιστάθμισης χωρητικότητας μπορούν να ρυθμιστούν σύμφωνα με τις ανάγκες του χρήστη.
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Τεχνικά σχέδια
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
