| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-2500/13 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 2500KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 13200V | Δευτερογενής τάση: | 480Y/277 |
| Διανυσματική ομάδα: | Dyn1 | Αύξηση της θερμοκρασίας: | 65°C |
| Αντίσταση (τυπική): | 50,75% | Συχνότητα: | 60 Hz |
| Υψηλό φως: | Μετασχηματιστής 2500Kva,Υποσταθμός διανομής 13200V,Υποσταθμός διανομής 3 φάσεων |
||

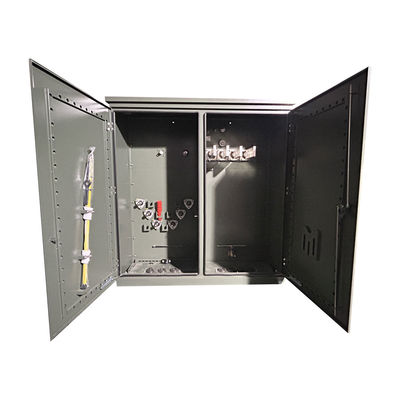

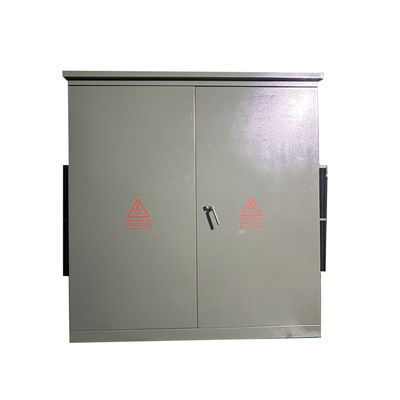

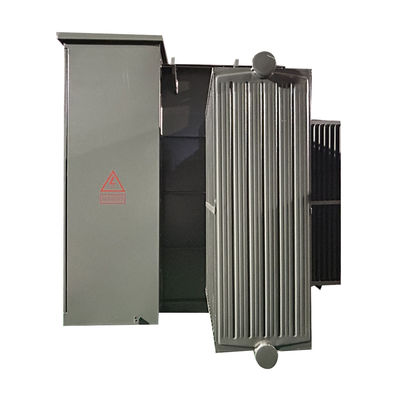

Τρεις φάσεις Πάνδαλα τοποθετημένο μετασχηματιστή υποσταθμός διανομής ισχύος 13200V έως 480V 2500 Kva
Απόδοση
1) Η δομή είναι συμπαγής και εύλογη, και ο όγκος είναι μικρός, ο οποίος είναι μόνο περίπου το ένα τρίτο του ευρωπαϊκού τύπου κουτί αλλαγής της ίδιας χωρητικότητας.
2) Πλήρως σφραγισμένη, πλήρως απομονωμένη δομή, χωρίς ανάγκη εγκατάστασης φραγμών ασφαλείας και αξιόπιστη εγγύηση για την προσωπική ασφάλεια.
3) Υπάρχουν διάφορα συστήματα τροφοδοσίας για τους χρήστες να επιλέξουν, τα οποία μπορούν να υιοθετήσουν τροφοδοσία τερματικού σταθμού και να πραγματοποιήσουν δίκτυο δακτυλίου ή διπλή τροφοδοσία·
4) υιοθετείται μετασχηματιστής ισχύος S11 με βύθισμα σε λάδι, ο οποίος έχει χαμηλή απώλεια, χαμηλή αύξηση θερμοκρασίας και μεγάλη ικανότητα υπερφόρτωσης·
5) Χρησιμοποιούνται διπλές ασφάλειες (ασφαλιστική ασφάλεια + ασφαλιστική συσκευή πλέγματος) για την προστασία,και η ασφάλειά του έχει τα χαρακτηριστικά διπλής ευαισθησίας ρεύματος και θερμοκρασίας για να εξασφαλίσει την ασφαλή και αξιόπιστη λειτουργία του προϊόντος;
6) Ο σύνδεσμος καλωδίου 200A μπορεί να συνδέεται και να αποσυνδέεται υπό φορτίο και μπορεί να λειτουργεί ως διακόπτης φορτίου σε περίπτωση έκτακτης ανάγκης.
7) Η επικάλυψη υιοθετεί σύνδεση Dyn11 και ο πυρήνας σιδήρου υιοθετεί μια δομή τριών φάσεων τεσσάρων στήλων, έτσι ώστε το προϊόν να μπορεί να λειτουργεί υπό οποιοδήποτε ασύμμετρο φορτίο και το ουδέτερο σημείο να μην παρασυρθεί,Η τάση είναι σταθερή., η ποιότητα τροφοδοσίας είναι υψηλή, το ντουλάπι θερμαίνεται, ο θόρυβος είναι χαμηλός και οι επιδόσεις προστασίας από κεραυνές είναι καλές.
8) Το ντουλάπι υιοθετεί σχεδιασμό κατά της διάβρωσης και ειδική επεξεργασία χρώματος ψεκασμού, όμορφο και νέο, κατάλληλο για διάφορα περιβάλλοντα και επιτυγχάνει το αποτέλεσμα της ομορφώσεως της πόλης.
Κύρια δεδομένα
| Φάση | Τρία στάδια |
| Δυναμικότητα | 2500 KVA |
| Ομάδα διανυσμάτων | YnD1 |
| Πρωτογενής τάση | 480Y/277 |
| Τάξη πρωτογενούς τάσης | 1Διάταξη 2 kV |
| Πρωταρχικός Φασόρος | Wye-N |
| Πρωτογενής BIL | 30 KV |
| Δευτερογενής τάση | 13200GrdY/7620 |
| Τάξη δευτερογενούς τάσης | Τάξη 15 kV |
| Δευτερογενής φασόρος | Γεωργιζόμενη Wye |
| Δευτερογενής BIL | 95 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Αντίσταση (τυπική) | 50,75% |
| Κατηγορία διακόπτη διακοπής φορτίου | 200-Αμπερ, 15 kV |
| Τοποθεσία διακόπτη διακοπής φορτίου | Προσωρινό θάλαμο υψηλής τάσης (HV) |
| Πρότυπο αποδοτικότητας | Συμμορφώνεται με τα πρότυπα DOE 2016 και ANSI/IEEE |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Επίπεδο ήχου | 61 dBA |
| Αξιολόγηση ανύψωσης | 3300ft (1000 μέτρα) πάνω από το επίπεδο της θάλασσας |
| Βασικό υλικό | Χάλυβας με προσανατολισμό στα κόκκους |
| Υλικό δεξαμενής | Επικάλυπτος χάλυβα |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 4566 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 10567 λίβρες |
| Αποτελεσματικότητα % | 990,10% |
| Καμία απώλεια φορτίου (σε βατ) | +/- 2,100W |
| Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 14,500W |
Ειδικότητα
• λειτουργία 60 Hz.
• 65°C μέση ανύψωση της επικάλυψης.
• Ραδιακή και κυκλική τροφοδοσία.
• Τύπος ακτινοβολιών HV με νεκρό και ενεργό μπροστινό τέρμα.
• HV BIL 45 150 kV (νεκρό μέτωπο) 200 kV (ζωντανό μέτωπο).
• LV BIL 30 60 kV.
• Τρία σημεία κλειδώματος πόρτας χαμηλής τάσης.
• Πύλη υψηλής τάσης, η οποία μπορεί να ανοίξει μόνο μετά από
η πόρτα χαμηλής τάσης ανοίγει.
• Σκληρό διαχωριστικό από χάλυβα.
• Η δεξαμενή μετασχηματιστή συγκολλημένη από το κάλυμμα μέχρι τη βάση.
• Μόνιμη πινακίδα.
• Προμήθεια πλήρωσης καπακιού σωλήνα NPT μήκους 1 ίντσες.
• Πλακέτες γείωσης δεξαμενών ANSI.
• Βαλβίδα αποστράγγισης 1 ίντσες και δειγματοληπτής.
• Αυτοματοποιημένη βαλβίδα ελάφρυνσης πίεσης (35 SCFM).
• Μετατροπέας βρύσης (2) 2,5% πάνω από τις βρύσες πλήρους χωρητικότητας
και κάτω από το ονομαστικό.
• Μια τρύπα 10×18× (ή 14×25×) στο μετασχηματιστή
κάλυψη δεξαμενής.
• Χρωματισμένο σε πράσινο ελαιόλαδο (Munsell 7GY 3.29/1.5).
• Σχεδιασμένο, κατασκευασμένο και δοκιμασμένο σύμφωνα με τις διατάξεις του παρόντος κανονισμού.
με τα τελευταία πρότυπα ANSI
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Τεχνικά σχέδια
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
