| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | Δ-50/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | μονοφάση | Κατηγοριακή δυναμικότητα: | 50KVA ή προσαρμοσμένος |
|---|---|---|---|
| Πρωτογενής τάση: | 12470GrdY/7200 | Δευτερογενής τάση: | 240/120 |
| Αύξηση της θερμοκρασίας: | 65°C | Κατηγορία Ψύξης: | ΑΥΝΆΝ |
| Υλικό περιστροφής: | Χάλυβα | Αποτελεσματικότητα: | 99.00% |
| Υψηλό φως: | 990,00% Μετασχηματιστής,Μετασχηματιστής 12.47Kv |
||

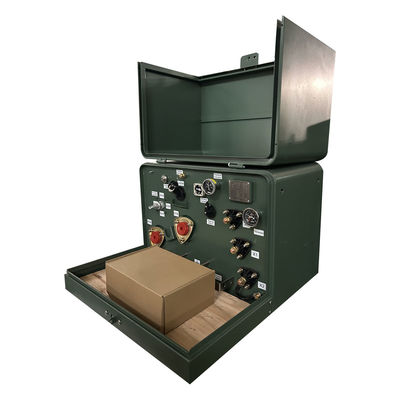

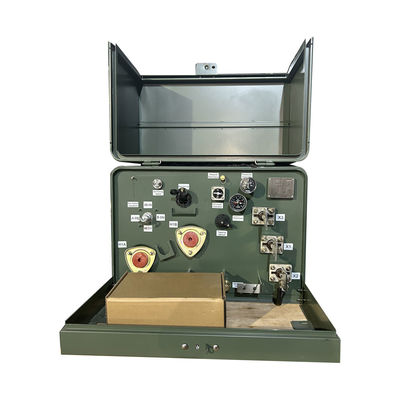

50Kva Μονοφασικό μετασχηματιστή που τοποθετείται σε πλακέτα βήμα προς τα κάτω 12.47Kv σε 208V
Ο μετασχηματιστής μονής φάσης είναι μετασχηματιστής διανομής βυθισμένος σε λάδι.Ο παραδοσιακός μετασχηματιστής έχει σχεδιαστεί σε ένα κέλυφος τύπου κουτιού.χαμηλό θόρυβο, χαμηλή απώλεια, ασφάλεια και αξιοπιστία. Χρησιμοποιείται ευρέως σε κατοικημένες περιοχές, εμπορικά κέντρα, νοσοκομεία, πάρκα, σχολεία κλπ. Οι μετασχηματιστές που είναι τοποθετημένοι σε μονοφασικό πλακάκι ψύνονται από μόνοι τους,διαθέσιμα σε τροφοδοσία κυκλώματος ή ακτινοβολία, και είναι νεκρό front,Συμμορφώνονται ή υπερβαίνουν τα πρότυπα ANSI / CSA / IEEE.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου II |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Μία φάση |
| Δυναμικότητα | 50 KVA |
| Ομάδα διανυσμάτων | ΙΙ6 |
| Πρωτογενής τάση | 12470GrdY/7200 |
| Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
| Πρωταρχικός Φασόρος | Γεωργιζόμενη Wye |
| Πρωτογενής BIL | 95 KV |
| Δευτερογενής τάση | 120/240 (L-N-L) |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής φασόρος | Διπλή περιστροφή μονοφάσης |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
| Αντίσταση | 2% Τυπικό |
| Υλικό περιστροφής | Χάλυβα |
| Μέγεθος* | 34.25''-W x 37.4''-D x 25.2''-H |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 5070,05 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 1432.98 λίβρες |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Αποτελεσματικότητα | 990,00% |
| Καμία απώλεια φορτίου (σε βατ) * | +/- 176W |
| Απώλεια φορτίου (σε βατ) * | +/- 650W |
Ειδικότητα
• ανταποκρίνεται ή υπερβαίνει τα πρότυπα ANSI®, IEEE® και NEMA®
• Ακολουθεί το πρότυπο ενεργειακής απόδοσης 10 CFR μέρος 431 του DOE για τους μετασχηματιστές διανομής
• Η επιφάνεια της δεξαμενής υπερβαίνει το IEEE Std C57.12.28TM-2005 και IEEE Std C57.12.29TM-2005 πρότυπα (μόνο μονάδες από ανοξείδωτο χάλυβα)
• Πλήρης συμμόρφωση με την IEEE Std C57.12.28TM-2005 απαιτήσεις ακεραιότητας του τυποποιημένου περίβληματος
• Λαζερικά χαραγμένη πινακίδα ονομασίας
• Εναρμονισμένες διατάξεις ανύψωσης από ανοξείδωτο χάλυβα
• Διατάξεις γείωσης δεξαμενής
• Αυτόματη συσκευή αποσύνδεσης πίεσης
• Ορυκτό έλαιο ηλεκτρικής χρήσης
• Πύλη με μάντηλα με καρφιά και βαρέλια από ανοξείδωτο χάλυβα
• Ανοιχτή τσέπη για εύκολη ευθυγράμμιση
• Κλειδωτήρα πόρτας από ανοξείδωτο χάλυβα
• Προδιαγραφές γεμίσματος και αποχέτευσης πετρελαίου
• Αφαίρετο κατώφλι
• Κάλυψη δεξαμενής με ζυγισμένο θόλο
• Πυρήνες υψηλής τάσης - 200 A
Φωτογραφίες εργοστασίου
Προδιαγραφές
| Μετασχηματιστής μονής φάσης 25kva-500kva | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Σχεδίαση
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
