| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-3500/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 3750KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 13800V | Δευτερογενής τάση: | 480Y/277 |
| Ομάδα διανυσμάτων: | Dyn1 | Αύξηση της θερμοκρασίας: | 65°C |
| Αντίσταση (τυπική): | 50,75% | Συχνότητα: | 60 Hz |
| Υψηλό φως: | 3750 Μετασχηματιστής Kva Pad,Μετασχηματιστής 480V,Τριφασικός μετασχηματιστής 13 |
||

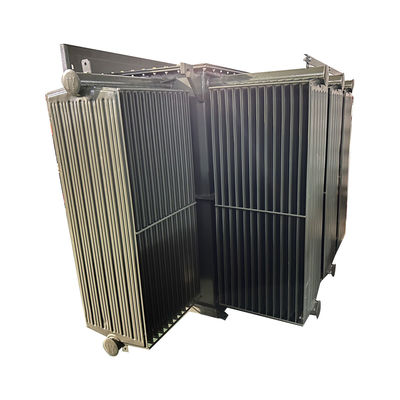

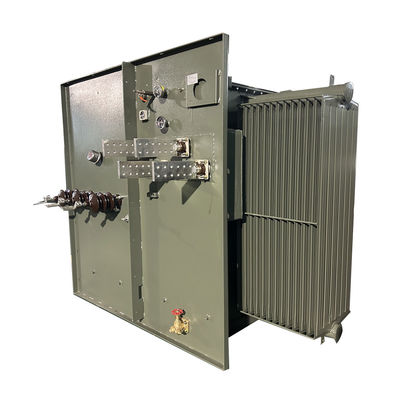

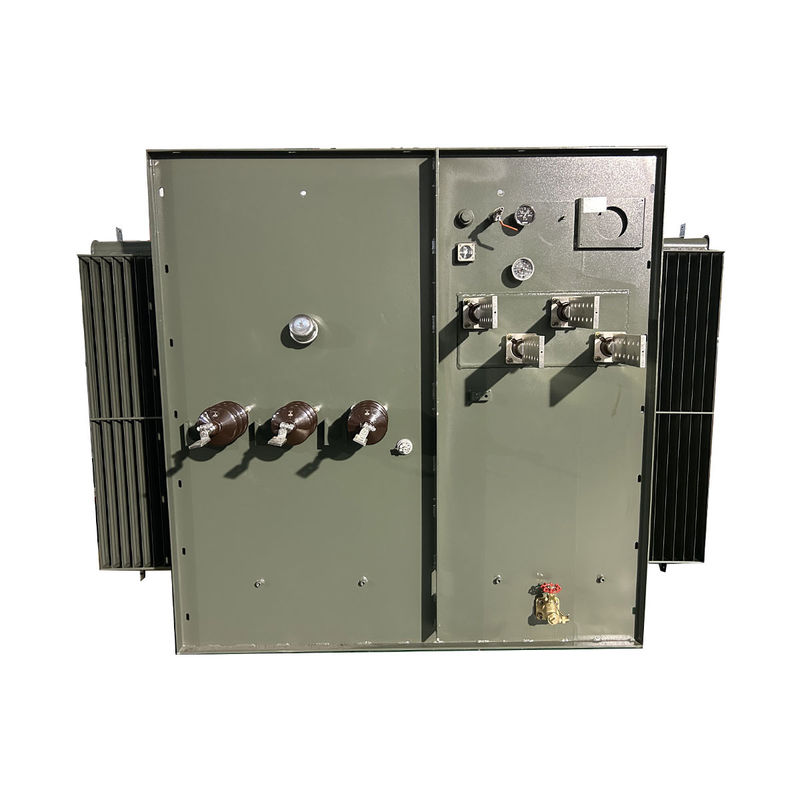

2500Kva 3750 Kva Τρεις φάσεις μετασχηματιστής Step Down 13,8KV έως 480V
Ένας μετασχηματιστής που τοποθετείται στο πάτωμα ή τοποθετείται στο πάτωμα είναι ένας μετασχηματιστής διανομής ηλεκτρικής ενέργειας που τοποθετείται στο έδαφος σε ένα κλειδωμένο ατσάλινο ντουλάπι που τοποθετείται σε ένα τσιμεντένιο πάτωμα.Δεδομένου ότι όλα τα ενεργοποιημένα σημεία σύνδεσης είναι ασφαλώς κλεισμένα σε ένα γείτο μεταλλικό περίβλημα, ένας μετασχηματιστής padmount μπορεί να εγκατασταθεί σε μέρη που δεν έχουν χώρο για ένα περιφραγμένο περίβλημα.
Κύρια δεδομένα
| δεδομένα προδιαγραφών | |||
| - Όχι, όχι, όχι. | Πληροφορίες | Μονάδα | Προδιαγραφές |
| 1 | Τύπος | ~ | Εγκατασκευασμένο σε πλακέτα, τροφοδοσία με βρόχο |
| 2 | Ονομαστική ικανότητα | kVA | 3750 |
| 3 | Αριθμός φάσης | ~ | 3 |
| 4 | Πρωτογενής τάση | V | 13800Δέλτα. |
| 5 | Πρωτογενής βούσκωση | ~ | 600A μπουσάκι |
| 6 | Δευτερογενής τάση | V | 480Y/277 |
| 10 | Μέθοδος ψύξης | ~ | ΟΝΑΝ |
| 11 | Διορισμένη συχνότητα | Hz | 60 |
| 12 | Ομάδα διανυσμάτων | ~ | Dyn1 |
| 13 | Τάξη μόνωσης | ~ | Α |
| 14 | Αύξηση της θερμοκρασίας | Κ | 65 |
| 15 | Απώλεια εκτός φορτίου | W | 3610 |
| 16 | Απώλεια επί φορτίου (75°C) | W | 27300 |
| 17 | Αντίσταση | % | 7.5 |
| 18 | Υλικό επικάλυψης | ~ | από χαλκό ή αλουμίνιο |
| 19 | Υλικό πυρήνα | ~ | χάλυβα πυριτίου |
| 20 | Υλικό ψύξης | ορυκτό έλαιο | |
| 21 | Υλικό στέγασης | ~ | Ατσάλι από χαλύβδινο |
| 22 | Χρώμα στερέωσης | ~ | πράσινο μουνσέλ |
| 23 | Κατάσταση λειτουργίας | ~ | εσωτερικό ή εξωτερικό |
| 24 | Επίπεδο της θάλασσας | Μ | ≤ 1000 |
| 25 | Τύπος | ~ | ΑΣΝΙ |
Ειδικότητα
• λειτουργία 60 Hz.
• 65°C μέση ανύψωση της επικάλυψης.
• Ραδιακή και κυκλική τροφοδοσία.

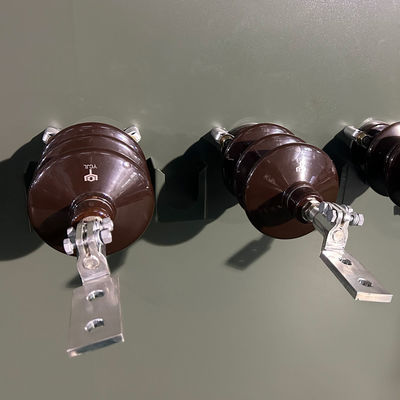

• Τύπος ακτινοβολιών HV με νεκρό και ενεργό μπροστινό τέρμα.
• HV BIL 45 150 kV (νεκρό μέτωπο) 200 kV (ζωντανό μέτωπο).
• LV BIL 30 60 kV.
• Τρία σημεία κλειδώματος πόρτας χαμηλής τάσης.
• Πύλη υψηλής τάσης, η οποία μπορεί να ανοίξει μόνο μετά από
η πόρτα χαμηλής τάσης ανοίγει.
• Σκληρό διαχωριστικό από χάλυβα.
• Η δεξαμενή του μετασχηματιστή συγκολλημένη από το κάλυμμα μέχρι τη βάση.
• Μόνιμη πινακίδα.
• Προμήθεια πλήρωσης καπακιού σωλήνα NPT ενός ίντσου.
• Πλακέτες γείωσης δεξαμενών ANSI.
• Βαλβίδα αποστράγγισης 1 ίντσες και δειγματοληπτής.
• Αυτοματοποιημένη βαλβίδα ελάφρυνσης πίεσης (35 SCFM).
• Μετατροπέας βρύσης (2) 2,5% πάνω από τις βρύσες πλήρους χωρητικότητας
και κάτω από το ονομαστικό.
• Μία τρύπα 10×18× (ή 14×25×) στο μετασχηματιστή
κάλυψη δεξαμενής.
• Χρωματισμένο σε πράσινο ελαιόλαδο (Munsell 7GY 3.29/1.5).
• Σχεδιασμένο, κατασκευασμένο και δοκιμασμένο σύμφωνα με τις διατάξεις του παρόντος κανονισμού.
με τα τελευταία πρότυπα ANSI
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Τεχνικά σχέδια
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
