| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | D-25/12.47 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Τύπος μετασχηματιστή: | Άλλες συσκευές | Δυναμικότητα: | 10 KVA |
|---|---|---|---|
| Μέθοδος ψύξης: | ΟΝΑΝ; Αυτοψύχεται | Βαθμολογία μόνωσης: | Κλάση Ε Μόνωση - 120°C, 248°F |
| Πρωτογενής τάση: | 12470GrdY/7200 | Δευτερογενής τάση: | 120/240V (L-N-L) |
| Συχνότητα: | 50/60 Hz | Υλικό περιστροφής: | Χάλυβα |
| Υψηλό φως: | Μετασχηματιστής 10Kva,Μετασχηματιστής 12.47KV,Τεχνικός μετασχηματιστής μονής φάσης |
||

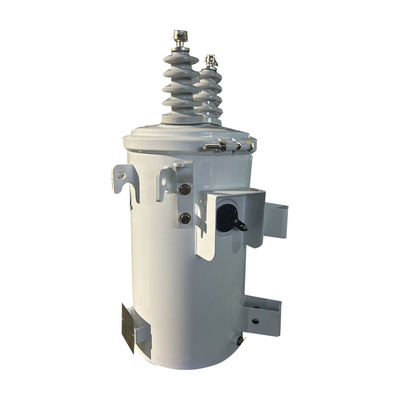

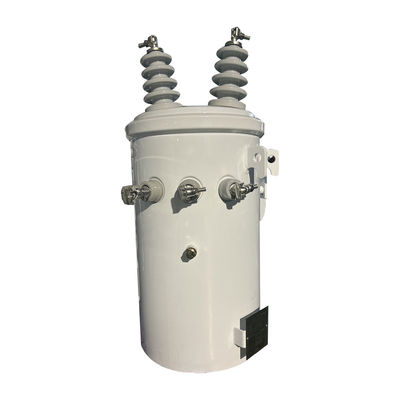

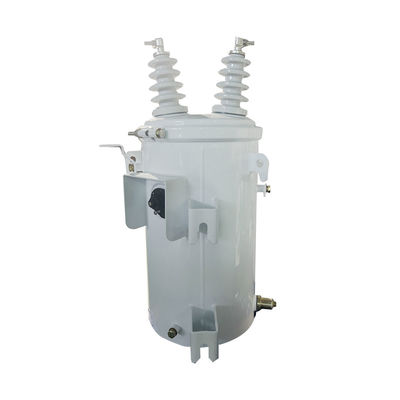

Τύπος ANSI IEEE Μετασχηματιστής μονής φάσης που τοποθετείται σε στύλο 10Kva 25kva 37.5kva 50kva 12.47KV
Ο μετασχηματιστής είναι δομή σφράγισης κυλίνδρου. Κάθε ένα είναι στερεωμένο με συσκευές γείωσης, γάντζους, υποστηρικτικές λαβές που συμμορφώνονται με το πρότυπο ANSI και ένα ή δύο καπάκια υψηλής τάσης στο κάλυμμα,κατώτατης τάσης βούσκα στο τοίχωμα της δεξαμενής και οπτικό μπουλόνιΟ διακόπτης θα πρέπει να ρυθμίζεται με βάση τις οδηγίες μετά την απενεργοποίηση.
Τυπικό χαρακτηριστικό
1. Υψηλής τάσης μπουσάκι
Το κύριο υλικό των καλυμμάτων υψηλής τάσης είναι η πορσελάνη και ο κύριος ρόλος του είναι να συνδέει τις καλυμμένες γραμμές υψηλής τάσης και τις εξωτερικές γραμμές υψηλής τάσης, την προστασία της μόνωσης,προστασία από εξωτερικές εισβολές, η θερμική αγωγή και η απώλεια θερμότητας κ.λπ., ώστε να εξασφαλίζεται η κανονική λειτουργία και ασφάλεια του μετασχηματιστή.
2. Κατώτατη τάση μπουσάκι
Υπάρχουν δύο τύποι κατεργασμάτων χαμηλής τάσης, όπως ο τύπος σπαθιάς και ο τύπος κλιπ.
3. βαλβίδα πλήρωσης πετρελαίου
Ο ρόλος της βαλβίδας πλήρωσης πετρελαίου στον μετασχηματιστή ενιαίας φάσης που είναι τοποθετημένος σε στύλο είναι να γεμίζει το μονωτικό λάδι στην δεξαμενή.
4. βαλβίδα αποχέτευσης πετρελαίου με δειγματοληπτή
Η βαλβίδα αποστράγγισης πετρελαίου και ο δειγματοληπτής του μετασχηματιστή ενιαίας φάσης που είναι τοποθετημένος σε στύλο χρησιμοποιούνται για την απόρριψη αέρα και υγρασίας, την απομάκρυνση ιζημάτων και προσμείξεων,εξασφαλίζει την ποιότητα και την απόδοση του ελαίου μέσα στον μετασχηματιστήΕν τω μεταξύ, μπορούμε να συλλέξουμε δείγματα πετρελαίου για ανάλυση και δοκιμή.
5. βαλβίδα ανακούφισης πίεσης
Η βαλβίδα ανακούφισης πίεσης του μετασχηματιστή μονής φάσης που είναι τοποθετημένος σε στύλο χρησιμοποιείται κυρίως για την προστασία της ασφαλούς λειτουργίας του μετασχηματιστή, τη διατήρηση κανονικών συνθηκών εργασίας,και να ρυθμίσει την πίεση του αερίου στο εσωτερικό του μετασχηματιστή για να εξασφαλίσει τη σταθερότητα και την αξιοπιστία του.
6- Κλειστή φωτισμού.
Ο διακόπτης φωτισμού διατηρεί τον μετασχηματιστή ασφαλή από υπερβολές ισχύος που προκαλούνται από κεραυνό, διακόπτες και άλλες πηγές HV.Απομακρύνει τις υπερτάσεις υψηλής τάσης με γείωση για να αποφύγει την άμεση επίθεση του ίδιου του μετασχηματιστή..
7. Εσωτερικό ρεύμα περιορισμού σύντηξης
Η ασφάλεια χρησιμοποιείται για να περιορίσει την καμπύλη του μετασχηματιστή από τη βλάβη όταν υπάρχουν ρεύματα υπερφόρτωσης.
8Διακόπτης κυκλώματος
Ένας δευτερεύων διακόπτης είναι πάνω από την επικάλυψη μέσα στην δεξαμενή και εδώ είναι το χειριστήριο λειτουργίας, επαναφορά υπερφόρτωσης, και το φως σήματος.Προστασία ελαστικού μοχλού χαμηλού επιπέδου, και επιτρέποντας ένα ποσοστό ενέργειας να περάσει μέσω του διακόπτη για να αποκατασταθεί η υπηρεσία όταν αποσπάται.
Κύρια δεδομένα
| Ονομαστική ικανότητα | kVA | 10 |
| Αριθμός φάσης | ~ | Μία φάση |
| Πρωτογενής τάση | V | 12470GrdY/7200 |
| Δευτερογενής τάση | V | 240/120 |
| Ομάδα διανυσμάτων | ~ | ΓΙΙ0 |
| Τύπος ακουστικής επαφής | ~ | Ακύρωση κυκλώματος |
| Πεδίο απόκτησης | % | ±2*2,5% (5 πινελιές) |
| Μέθοδος ψύξης | ~ | ΟΝΑΝ |
| Διορισμένη συχνότητα | Hz | 60 |
| Τάξη μόνωσης | ~ | Α |
| Αύξηση της θερμοκρασίας | Κ | 45 |
| Απώλεια εκτός φορτίου | W | 151 |
| Απώλεια φορτίου (75°C) | W | 188 |
| Αντίσταση | % | 2 |
| Υλικό επικάλυψης | ~ | χάλκινο |
| Υλικό πυρήνα | ~ | χάλυβα πυριτίου |
| Υγρά μόνωσης | ~ | Ορυκτό λάδι |
| Υλικό στέγασης | ~ | Επικάλυπτος χάλυβας |
| Κατάσταση λειτουργίας | ~ | εξωτερικά |
| Επίπεδο της θάλασσας | m | ΑΝΣΙ |
| Τύπος | ~ | ≤ 1000 |
Προδιαγραφές
| 10kva-500kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,8 έως 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
