| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | D-75/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | Μία φάση | Κατηγοριακή δυναμικότητα: | 75kVA |
|---|---|---|---|
| Πρωτογενής τάση: | 13800GrdY/7968 Ή προσαρμοσμένο | Δευτερογενής τάση: | 208Y/120 |
| Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο | Αντίσταση: | 20,4% |
| Υλικό επικάλυψης: | Χάλυβα | Αποτελεσματικότητα: | 99.15% |
| Υψηλό φως: | Μετασχηματιστής 13.8Kv,Πηγαίνετε κάτω μετασχηματιστής 75Kva,Μετασχηματιστής μονοφασικής ενέργειας 208v |
||

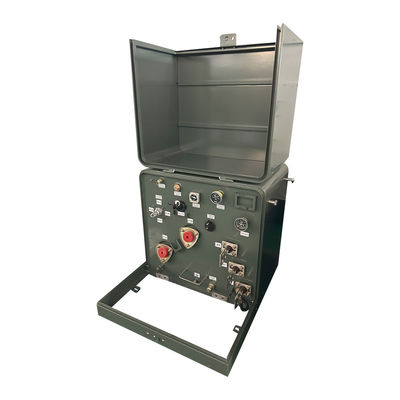

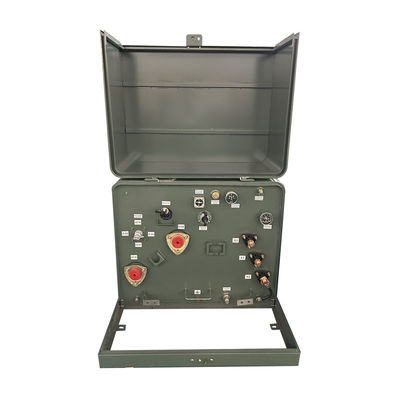

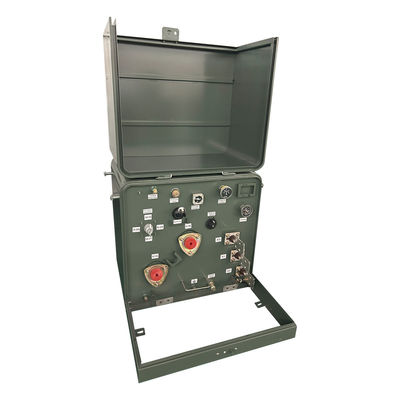

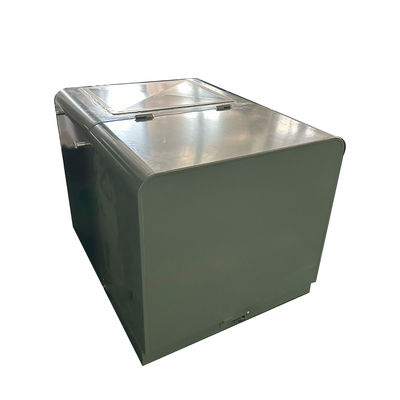

Μετασχηματιστής ενιαίας φάσης 75Kva 13,8Kv έως 208v
Ειδικότητα
Σύστημα ποιότητας πιστοποιημένο ISO 9001
Συμμορφώνεται με το πρότυπο ενεργειακής απόδοσης του DOE ή υπερβαίνει τα πρότυπα ANSI/IEEE και NEMA
Η επικάλυψη της δεξαμενής υπερβαίνει το IEEE Std C57.12.28TM-2005 και IEEE Std C57.12.29TM-2005 πρότυπα (μόνο μονάδες από ανοξείδωτο χάλυβα)
Πλήρης συμμόρφωση με την IEEE Std C57.12.28TM-2005 απαιτήσεις ακεραιότητας του τυποποιημένου περίβληματος
1. Συσκευή αφαίρεσης πίεσης
2. Διατάξεις για την πλήρωση και αποστράγγιση υγρών
3. Λαζερική χαραγμένη πινακίδα
4. Αεροκίνητη τσέπη κλειδαριού για εύκολη ευθυγράμμιση
5. Ονομασίες δεκάδων καμπαναριών
6.Συλήσιμο κάλυμμα δεξαμενής με θόλο
7Κάντε κλικ εδώ για να πάρετε τα σχέδια του μετασχηματιστή.
8Τραπέζια παραβίασης από μη διαβρωτικό υλικό
9. Κρονοβαμμένη δεξαμενή
10Αφαίρετο κατώφλι
11Πύλη με μάντηλα από ανοξείδωτο χάλυβα
12. Σημείο γείωσης από το X2 στο χώμα δεξαμενής
13. Βρύσες βυθού HV για νεκρούς συνδέσμους μπροστινού αγκώνα
14Πυρήνες βουσούλης υψηλής τάσης-200A και βουσούλες χαμηλής τάσης
Φωτογραφίες εργοστασίου
1) Συνδυασμός μετασχηματιστή υποσταθμού, Το πάνω μέρος του ντουλάπι είναι με ατσάλινη πλάκα σφραγίδα δομή πετρώματος που έχει αγωγό εξαερισμού,μπορεί να μειώσει αποτελεσματικά την ηλιακή ακτινοβολία και να εξασφαλίσει την απώλεια θερμότητας.
2)Η επιφάνεια ολόκληρου του καναπέ σπρέιζει ειδικό βάψιμο και μπογιά που έχει ισχυρή αντεπίβρωση.
3)Το εσωτερικό μπορεί να χωριστεί σε θάλαμο υψηλής τάσης, θάλαμο μετασχηματιστή και θάλαμο χαμηλής τάσης αντίστοιχα.
4) Επίσης είναι εξοπλισμένο με αυτόματη συσκευή εξαγωγής ελέγχου της θερμοκρασίας για να εξασφαλιστεί το εύρος θερμοκρασίας.
5)Κάθε μονάδα διαθέτει άψογο σύστημα ελέγχου, φορτισμένη οθόνη και φωτισμό.
6)Ο εξοπλισμός της συσκευής συμμορφώνεται με την απαίτηση προστασίας IP33, έχει λογικό σχεδιασμό, δομή και τεχνολογία, με καλή ποιότητα και εύκολη συντήρηση.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Λειτουργία | Λειτουργία βήματος προς τα κάτω |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 75 KVA |
| Ομάδα διανυσμάτων | Εύκολο |
| Πρωτογενής τάση | 13800GrdY/7968 |
| Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
| Πρωταρχικός Φασόρος | Γεωργιζόμενη Wye |
| Πρωτογενής BIL | 95 KV |
| Δευτερογενής τάση | 208Y/120 |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής φασόρος | Wye-N |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Κατηγορία διακόπτη διακοπής φορτίου | 200-Αμπερ, 15 kV |
| Πρότυπο αποδοτικότητας | Ακολουθεί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA πληροί τα πρότυπα ANSI/IEEE |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Επίπεδο ήχου | 51 dBA |
| Πύλη πρόσβασης στην κάλυψη δεξαμενής | Α/Χ |
| Μέγεθος* | 61 "Δ" x 43 "Δ" x 69 "Η" |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 730 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 2160 κιλά. |
| Αποτελεσματικότητα % | 990,10% |
Προδιαγραφές
| Μετασχηματιστής μονής φάσης 25kva-500kva | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Σχεδίαση
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
