| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | D-100/35 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | μονοφάση | Ονομαστική ικανότητα: | 100kVA |
|---|---|---|---|
| Πρωτογενής τάση: | 34500GrdY/19920 | Δευτερογενής τάση: | 240/120V |
| Βαθμολογία μόνωσης: | Κλάση Ε Μόνωση - 120°C, 248°F | Αντίσταση: | 20,4% |
| Υλικό περιστροφής: | Χάλυβα | Αποτελεσματικότητα: | 99.15% |
| Υψηλό φως: | Μετασχηματιστής πετρελαίου μονής φάσης 100Kva,34Μετασχηματιστής.5Kv που τοποθετείται σε πετρελαϊκό πακέτο,99.15% Μετασχηματιστής με επένδυση |
||

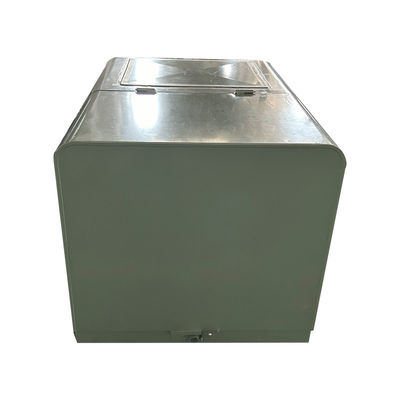

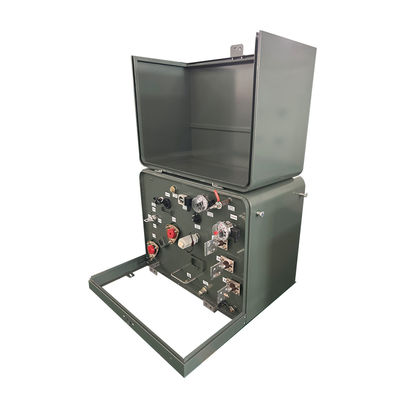

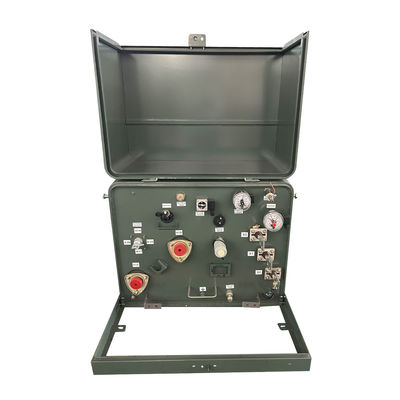

100Kva Μονοφασικό Πάρκο Εγκατεστημένο Μετασχηματιστή Έλαιο Βυθισμένη ισχύς Ηλεκτρική διανομή 34.5Kv έως 240v
Χαρακτηριστικό απόδοσης
1) Συνδυασμός μετασχηματιστή υποσταθμού, Το πάνω μέρος του ντουλάπι είναι με ατσάλινη πλάκα σφραγίδα δομή πετρώματος που έχει αγωγό εξαερισμού,μπορεί να μειώσει αποτελεσματικά την ηλιακή ακτινοβολία και να εξασφαλίσει την απώλεια θερμότητας.
2)Η επιφάνεια ολόκληρου του καναπέ σπρέιζει ειδικό βάψιμο και μπογιά που έχει ισχυρή αντεπίβρωση.
3)Το εσωτερικό μπορεί να χωριστεί σε θάλαμο υψηλής τάσης, θάλαμο μετασχηματιστή και θάλαμο χαμηλής τάσης αντίστοιχα.
4) Επίσης είναι εξοπλισμένο με αυτόματη συσκευή εξαγωγής ελέγχου της θερμοκρασίας για να εξασφαλιστεί το εύρος θερμοκρασίας.
5)Κάθε μονάδα διαθέτει άψογο σύστημα ελέγχου, φορτισμένη οθόνη και φωτισμό.
6)Ο εξοπλισμός της συσκευής συμμορφώνεται με την απαίτηση προστασίας IP33, έχει λογικό σχεδιασμό, δομή και τεχνολογία, με καλή ποιότητα και εύκολη συντήρηση.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος I & II |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Πολικότητα | Συμπληρώματα |
| Φάση | Μία φάση |
| Δυναμικότητα | 100 KVA |
| Ομάδα διανυσμάτων | ΙΙ6 |
| Πρωτογενής τάση | 34500GrdY/19920 |
| Τάξη πρωτογενούς τάσης | Τάξη 35 kV |
| Πρωταρχικός Φασόρος | Γεωργιζόμενη Wye |
| Πρωτογενής BIL | 150 KV |
| Δευτερογενής τάση | 240/120 (L-N-L) για διανομή 120/240V |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής φασόρος | Διπλή περιστροφή μονοφάσης |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
| Διορισμός του διακόπτη | 200-Αμπερ, 35 kV |
| Αντίσταση | 20,4% Τυπικό |
| Τύπος κύριας σύνδεσης | Νεκρό μέτωπο |
| Αρχική ρύθμιση λήξης | Συμφωνία ANSI τύπου Ι |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Επίπεδο ήχου | 51 dBA |
| Μέγεθος* | 36.5''-W x 42.5''-D x 36''-H |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 2,024.36 λίβρες |
| Αξιολογήσεις | Συμμορφώνεται/υπερβαίνει τις βαθμολογίες αποδοτικότητας DOE 2016 |
| Αποτελεσματικότητα | 990,00% |
Ειδικότητα
1)Δύο εξωτερικά σφραγισμένες καθολικές βρύσες υψηλής τάσης για λειτουργία τροφοδοσίας κυκλώματος ή μία εξωτερικά σφραγισμένη βρύση για λειτουργία τροφοδοσίας ακτινοβολίας
2)Τρεις εξωτερικά σφιχτοί φουσκάλες χαμηλής τάσης με ρυμουλκούμενους φουσκάλους χαλκού, συμπεριλαμβανομένου ενός πλήρως απομονωμένου ουδέτερου τερματικού με αφαιρούμενο ιμάντα εδάφους
3)Εκτυπημένα στερεόστρωτα καμπαναριού; Βυθός ενσωματωμένου χώρου πετρελαίου
Εφοδιασμοί ανύψωσης από ανοξείδωτο χάλυβα με νήματα
4)Αυτόματη διάταξη ελάφρυνσης πίεσης
5)Μεταλλικό έλαιο ηλεκτρικής ποιότητας με αναστολέα οξείδωσης
6)Αφαίρετη κουκούλα με ανθεκτικές στη διάβρωση καρφίτσες και βαρέλια με μενταγιόν από ανοξείδωτο χάλυβα
7)Κατασκευή από ήπιο χάλυβα και αποσυναρμολογήσιμο κατώφλι στερεωμένο με υλικό από ανοξείδωτο χάλυβα
8)Στήριξη τοποθέτησης του εξαρτήματος του εμπρόσθιου πάνελ·
9)Καλυμμένες ανώτερες επιφάνειες στο καπό και το θάλαμο πετρελαίου για την αποτροπή της κατακράτησης νερού
10)Σφραγίδα πλήρωσης/επεξεργασίας πετρελαίου·Σφραγίδα αποχέτευσης πετρελαίου·Διατάξεις γείωσης δεξαμενής
11)Συνδυασμός αδιάβροχης κλειδαρίσματος με κλειδαριά ασφαλείας πεντακεφαλής, πλωτό καρφί και κλειδαριό
12)Ονομασίες των βουστών με χάρτη ή με πρότυπο
13)Ανωδισμένη πλακέτα από αλουμίνιο, χαραγμένη με λέιζερ
14)Παρακολουθεί ή υπερβαίνει τα ισχύοντα πρότυπα ANSI, IEEE, NEMA, CSA και DOE, κατά περίπτωση
Προδιαγραφές
| Μετασχηματιστής μονής φάσης 25kva-500kva | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Σχεδίαση
Συσκευές
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
