Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | WINLEY |
Πιστοποίηση: | CE,ISO |
Αριθμό μοντέλου: | S-2500/15 |
Ποσότητα παραγγελίας min: | 1 μονάδα |
Τιμή: | $5000-$150000 |
Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
Χρόνος παράδοσης: | 30 ημέρες |
Όροι πληρωμής: | Τ/Τ |
Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
Τύπος τροφοδοσίας μετασχηματιστή: | Μαξιλάρι που τοποθετείται, διαμερισματικός-τύπος | Δυναμικότητα: | 2500KVA ή προσαρμοσμένο |
---|---|---|---|
Πρωτογενής τάση: | 12470V | Δευτερογενής τάση: | 400Y/231 |
Συχνότητα: | 60 Hz | Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο |
Αντίσταση: | 50,75% | Αποτελεσματικότητα: | 99.30% |
Υψηλό φως: | Μετασχηματιστής 2500Kva 3 φάσεων,Μετασχηματιστής 400V,12470V μετασχηματιστής |

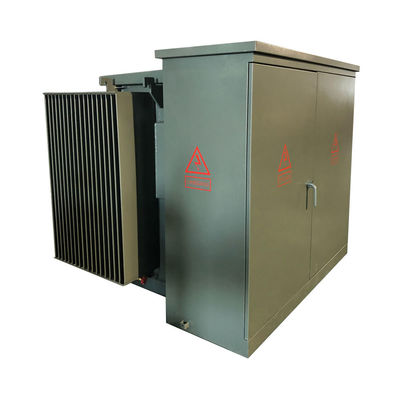

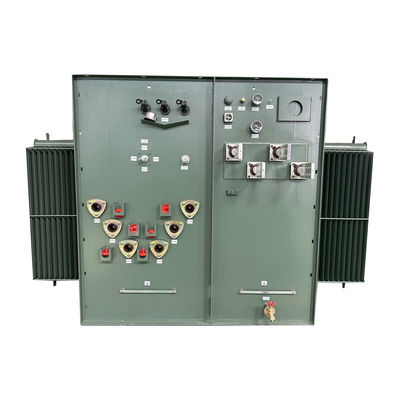

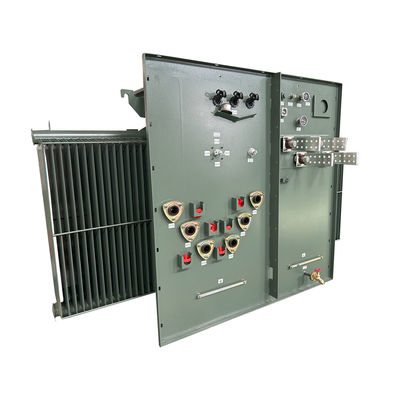

2500Kva Τρεις Φάσεις Πάρτης Mounted μετασχηματιστή βήμα προς τα κάτω 12470V σε 400V
Σύνοψη
Η WINLEY προσφέρει μια πλήρη σειρά από μετασχηματιστές διανομής με γεμάτο υγρό ThreePhase Pad-Mounted που πληρούν τα ισχύοντα πρότυπα ANSI®/IEEE®. Με υψηλές τάσεις έως 34,5 kV και ονομαστικές ισχύς έως 5.000 kVA,Είναι κατάλληλο για περιπτώσεις υψηλής τάσης και μεγάλης χωρητικότητας, όπως υποσταθμοί ηλεκτρικής ενέργειας, βιομηχανική κατανάλωση ενέργειας κλπ. Σε σενάρια υψηλού φορτίου, υψηλής τάσης,Οι μετασχηματιστές με βυθισμένο λάδι έχουν καλύτερη απόδοση και σταθερότητα.
Κύρια δεδομένα
Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
Λειτουργία | Λειτουργία βήματος προς τα κάτω |
Φάση | Τρία στάδια |
Δυναμικότητα | 2.5 MVA (2500 KVA) |
Ομάδα διανυσμάτων | DYN1 |
Πρωτογενής τάση | 12470V |
Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
Πρωταρχικός Φασόρος | Δέλτα |
Πρωτογενής BIL | 95 KV |
Δευτερογενής τάση | 400Y/231 |
Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
Δευτερογενής φασόρος | Wye-N |
Δευτερογενής BIL | 30 KV |
Συχνότητα | 60 Hz |
Αύξηση της θερμοκρασίας | 65°C |
Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
Τάξη ψύξης | KNAN; Αυτοψυγμένο |
Κάντε κλικ στο μετατροπέα | 5 θέσεις αλλαγή κρουστήρα |
Αντίσταση | 50,75% |
Κατηγορία διακόπτη διακοπής φορτίου | 600-Αμπερ, 15 kV |
Βασικό υλικό | Χάλυβας με προσανατολισμό στα κόκκους |
Υλικό δεξαμενής | Επικάλυπτος χάλυβα |
Μέγεθος* | 75 W x 75 D x 73 H |
Το βάρος σε ξηρό (χωρίς λάδι) * | 4,918 λίβρες |
Συνολικό βάρος (γεμισμένο με υγρό) * | 11,534 λίβρες |
Αποτελεσματικότητα % | 99.40% |
Καμία απώλεια φορτίου (σε βατ) | +/- 2,700W |
Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 15,500W |
Τυπικά χαρακτηριστικά
1- Πρωτογενής διακόπτης.
Μεταμορφωτής κρουσμάτων σε θέση 1.5.
2) 4 θέση διακόπτης διακοπής φόρτωσης,Μπορεί να λειτουργεί με καυτό ραβδί και επιτρέπει ευελιξία στην επισκευή και συντήρηση.
2.συνδέσεις τερματισμού
1)Τα κύρια καλώδια τροφοδοσίας συνδέονται με συνδέσμους αγκώνα.
2)Εξωτερικά σφραγισμένα πηγάδια βρύσης με εισάγοντες ελαστικών.
3)Συμπληρωματικά μπουσόν ή μπουσόν χωρίς μπουσόν.
4) Δευτερογενής τερματισμός Διατίθενται εξωτερικά σφιγμένα σφουγγάρια με NEMA 4-τρύπες, 6-τρύπες. 8-τρύπες, 10-τρύπες ή 12-τρύπες σπαθιά.
3.προστατευτική διάταξη
1) Φυτέτες με ξιφολόγχη με περιοριστικό ρεύμα μερικής εμβέλειας.
2) Συσκευή αυτόματης ενεργείας για την αφαίρεση της πίεσης.
3) Μετρητής επιπέδου πετρελαίου.
4) Μέτρο θερμοκρασίας του ελαίου.
5) Δοκιμαστικό κενού.
6) Βαλβίδα αποχέτευσης με δειγματοληπτή.
7)Τάξη διανομής, συσσωρευτές οξειδίων μετάλλου, 3-36 kV.
8)Τάξη διανομής, κεραυνόφρακτες τύπου βαλβίδας, 3-27 kV.
Τεχνικά σχέδια
Προδιαγραφές
Κατηγοριακή δυναμικότητα | Απώλεια | Μέγεθος (mm) | Βάρος ((kg) | ||||
Χωρίς φορτίο | Απώλεια επί φορτίου | W | D | H | Βάρος του ελαίου (L) | Συνολικό βάρος (kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Φωτογραφίες εργοστασίου
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
