2Mva Step Up Pad Mount 3 φάσης μετασχηματιστής Ηλεκτρικός 600V έως 13200V

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: WINLEY
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: S-2000/15
Ποσότητα παραγγελίας min: 1 μονάδα
Τιμή: $5000-$150000
Συσκευασία λεπτομέρειες: Κεφάλαιο από αντιστοιχισμένο ξύλο
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 1000 ζεύγη/μήνα
Λεπτομερής ενημέρωση
Φάση: τρίτη φάση Δυναμικότητα: 2000KVA
Πρωτογενής τάση: 600Y/347 ή εξατομικευμένο Δευτερογενής τάση: 13200GrdY/7620 Ή προσαρμοσμένο
τύπος μετασχηματιστών: Μαξιλάρι που τοποθετείται Αύξηση της θερμοκρασίας: 65°C
Αντίσταση (τυπική): 50,75% Κατηγορία Ψύξης: KNAN/ONAN
Υψηλό φως:

2Mva Step Up 3Phase μετασχηματιστής

,

Ηλεκτρικός Τριφασικός Μετασχηματιστής 600V

,

3 φάσεις ηλεκτρικός μετασχηματιστής 13200V


Περιγραφή προϊόντων

2Mva 2000Kva Στάπ Απ Πάντ Στάπ Απ Πάντ Τρίτης Φάσης Μετασχηματιστής Ηλεκτρικός 600V έως 13200V





Δομή προϊόντος


1)Το τμήμα του μετασχηματιστή και το τμήμα του κιβωτίου ελέγχου της παραλλαγής των Ηνωμένων Πολιτειών, του οποίου το τμήμα του μετασχηματιστή είναι πλήρως σφραγισμένη δομή,και το μονωτικό έλαιο μπορεί να είναι δύο είδη ελαίου υψηλής σημείας ανάφλεξης ή συνηθισμένου ελαίου.
2)Το ντουλάπι ελέγχου χωρίζεται σε ένα δωμάτιο υψηλής τάσης και ένα δωμάτιο χαμηλής τάσης.
3)Το δωμάτιο υψηλής τάσης είναι εξοπλισμένο με: πρίζα καλωδίου υψηλής τάσης, ηλεκτροσόκ, χειριστή λειτουργίας διακόπτη φορτίου, χειριστή διακόπτη κλήσης μη διέγερσης, ασφαλιστήρα, βαλβίδα αποδέσμευσης πίεσης,θερμόμετρο, μετρητής πίεσης, μετρητές θέσης πετρελαίου, πρίζες γεμίσματος πετρελαίου, βαλβίδες αποστράγγισης πετρελαίου κλπ., διακόπτες φόρτωσης, διακόπτες κλιματισμού, ασφάλειες πλέγματος κλπ.βυθίζονται όλα στο λάδι του μετασχηματιστή μαζί με τον πυρήνα του μετασχηματιστήΤο καλώδιο υψηλής τάσης και ο μετασχηματιστής συνδέονται με συνδέσμους καλωδίου αγκώνα.
4)Η πλευρά χαμηλής τάσης μπορεί να τοποθετηθεί με διακόπτες αέρα, μετασχηματιστές ρεύματος, καθώς και μετρητές ηλεκτρικής ενέργειας, αμπερόμετρα και βολτμέτρα,και τα κυκλώματα εξόδου και οι συσκευές αντιστάθμισης χωρητικότητας μπορούν να ρυθμιστούν σύμφωνα με τις ανάγκες του χρήστη.

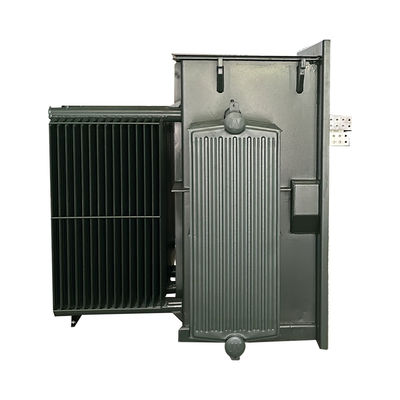

2Mva Step Up Pad Mount 3 φάσης μετασχηματιστής Ηλεκτρικός 600V έως 13200V 0

Κύρια δεδομένα



Τύπος μετασχηματιστή Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος
Διαμόρφωση μετασχηματιστή Υγρά γεμάτα πλακάκια
Τύπος τροφοδοσίας μετασχηματιστή Τροφοδοσία βρόχου
Λειτουργία Επιχείρηση Step-Up
Φάση Τρία στάδια
Δυναμικότητα 2 MVA (2000 KVA)
Ομάδα διανυσμάτων YnD1
Πρωτογενής τάση 600Y/347
Τάξη πρωτογενούς τάσης 1Διάταξη 2 kV
Πρωταρχικός Φασόρος Wye-N
Πρωτογενής BIL 30 KV
Δευτερογενής τάση 13200GrdY/7620
Τάξη δευτερογενούς τάσης Τάξη 15 kV
Δευτερογενής φασόρος Γεωργιζόμενη Wye
Δευτερογενής BIL 95 KV
Συχνότητα 60 Hz
Αύξηση της θερμοκρασίας 65°C
Αξιολόγηση μόνωσης Κλάση Ε Μόνωση - 120°C, 248°F
Τάξη ψύξης KNAN; Αυτοψυγμένο
Αντίσταση (τυπική) 50,0-7,5%
Τύπος κύριας σύνδεσης Επικαιροποιημένο Front
Τύπος δευτερογενούς σύνδεσης Νεκρό μέτωπο
Κατηγορία διακόπτη διακοπής φορτίου 200-Αμπερ, 15 kV
Τοποθεσία διακόπτη διακοπής φορτίου Προσωρινό θάλαμο υψηλής τάσης (HV)
Πρότυπο αποδοτικότητας Συμμορφώνεται με τα πρότυπα DOE 2016 και ANSI/IEEE
Δείκτης K-Factor (αρμονική μετριασμός) Κ-1 (Κανονισμός)
Κατηγορία κίνησης παλμού Α/Χ
Υγρά μόνωσης Βιοδιασπώμενο φυσικό φυτικό έλαιο εστέρα μονωτικό υγρό - μη PCB υγρό
Υλικό περιστροφής Χάλυβα
Κατηγορία θερμοκρασίας περιβάλλοντος 40°C
Επίπεδο ήχου 61 dBA
Αξιολόγηση ανύψωσης 3300ft (1000 μέτρα) πάνω από το επίπεδο της θάλασσας
Βασικό υλικό Χάλυβας με προσανατολισμό στα κόκκους
Υλικό δεξαμενής Επικάλυπτος χάλυβα
Μέγεθος/ 75''-Δ x 74''-Δ x 73''-Η
Το βάρος σε ξηρό (χωρίς λάδι) * 4566 λίβρες
Συνολικό βάρος (γεμισμένο με υγρό) * 10567 λίβρες
Αποτελεσματικότητα % 99.40%
Καμία απώλεια φορτίου (σε βατ) +/- 2,100W
Πλήρης απώλεια φορτίου (σε βατ) στο 100% +/- 14,500W



Φωτογραφίες εργοστασίου

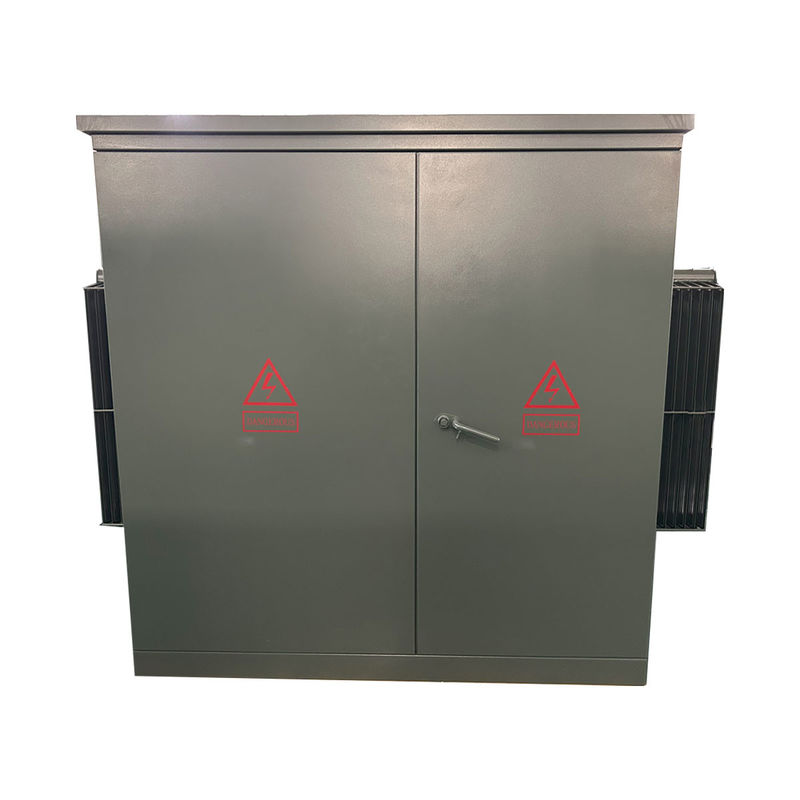

2Mva Step Up Pad Mount 3 φάσης μετασχηματιστής Ηλεκτρικός 600V έως 13200V 1



Προδιαγραφές



Μετασχηματιστής τριών φάσεων
Δυναμικότητα ονομαστικής ισχύος (KVA) Υψηλή τάση (KV) Χαμηλή τάση (V) Απώλεια (W)
Απώλεια χωρίς φορτίο (W) Απώλεια επί φορτίου (W)
75KVA 24.94/14.4kV
12.47/7.2kV
34.5KV/
19.92KV/
130,8KV/
13.2KV/
ή άλλα
120/240V
480Y/
277V
600Y/
347V
180 1250
112.5KVA 200 1500
150KVA 280 2200
225KVA 400 3050
300KVA 480 3650
500KVA 680 5100
750KVA 980 7500
1000KVA 1150 10300
1500KVA 1640 14500
2000KVA 2160 20645
2500KVA 2680 23786
3000KVA 3300 25300
3750KVA 4125 27875
5000KVA 5200 30000



Τεχνικά σχέδια

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 3

Διαδικασία παραγωγής



150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 4

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 5

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 6



Γενικές ερωτήσεις



1Ε: Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

2Ε: Ποιος είναι ο χρόνος προετοιμασίας;

Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.

3Ε: Πόσος χρόνος είναι η εγγύηση;

Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.

4Ε: Είναι διαθέσιμος ο OEM/ODM;

Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.

Προσαρμοσμένες υπηρεσίες:

α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.

Β. Προσαρμοσμένο κουτί.

γ. Εκτύπωση λογότυπου πελάτη.

Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;

Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
