| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | Δ-25/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | Μία φάση | Δυναμικότητα: | 10 έως 333 kVA |
|---|---|---|---|
| Μέθοδος ψύξης: | ONAN / KNAN | Συχνότητα: | 60 Hz |
| Πρωτογενής τάση: | 13800GrdY/7968 | Δευτερογενής τάση: | 120/240V |
| Αύξηση της θερμοκρασίας: | 65°C | Άνεμος υλικό: | Χάλυβα |
| Υψηλό φως: | 25kva μετασχηματιστής διανομής βυθισμένου σε λάδι,60HZ μετασχηματιστής διανομής βυθισμένου σε λάδι,Τροφοδοτητής ανόρθωσης με αντίστοιχο στύλο |
||

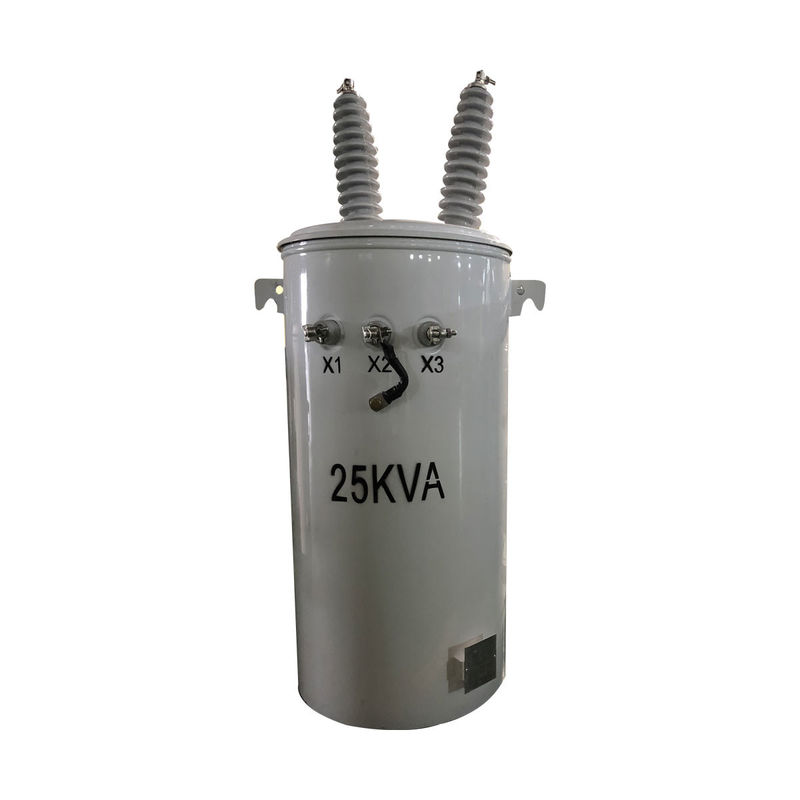

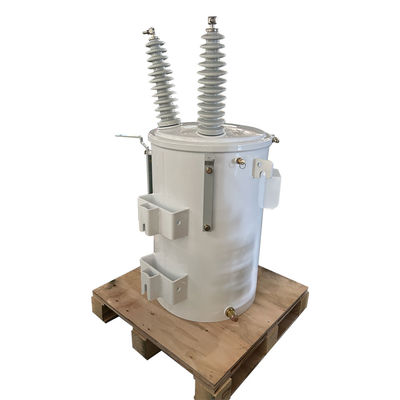

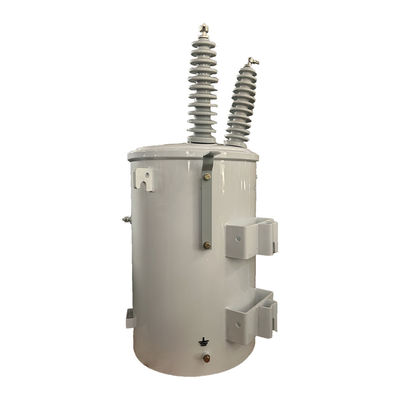

25kva μετασχηματιστής διανομής βυθισμένου σε πετρέλαιο με μονό φάση μετασχηματιστής με επικάλυψη στύλου
Τυπικό χαρακτηριστικό
1Τα καπάκια των δεξαμενών έχουν φουσκάλες πορσελάνης υψηλής τάσης που συνοδεύονται από τερματικά δακτυλίων, τα οποία μπορούν να φιλοξενήσουν είτε αλουμίνιο είτε χαλκό καλώδια.
2Η κυκλική δομή ράψιμου του καλύμματος της δεξαμενής εξασφαλίζει την ομοιόμορφη κατανομή των πιέσεων και την αξιόπιστη σφράγιση.
3Οι δακτυλικοί μπουλόνες στο τοίχωμα της δεξαμενής χρησιμεύουν ως κατώτατη τάση και τερματικό και είναι κασσίτερο.
4Αυτό το αντικείμενο έρχεται με μια βαλβίδα ανακούφισης πίεσης που είναι ικανή να αυτοσφραγίζεται.
5Σύμφωνα με τα πρότυπα ANSI, οι αγκίστριες ανάρτησης του μετασχηματιστή στο πάνω και στο κάτω μέρος συμμορφώνονται.
6Ο τερματικός σταθμός εδάφους στην δεξαμενή είναι ένας τερματικός σταθμός εδάφους με δακτυλική βίδα.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Μετασχηματιστής εναέριας διανομής, συμβατικού τύπου |
| Φάση | Μία φάση |
| Δυναμικότητα | 25 KVA |
| Πρωτογενής τάση | 13800GrdY/7968 |
| Δευτερογενής τάση | 120/240V (L-N-L) |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Αντίσταση | 30,5% Τυπικό |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Επίπεδο ήχου | 48 dBA |
| Μέγεθος* | 21.65''-W x 24.8''-D x 40.16''-H |
| Συμμορφώνεται με την ANSI/IEEE #C57.12.20 | |
| Αποτελεσματικότητα | 990,10% |
| Με βάση μετασχηματιστή που λειτουργεί στο 50% της βάσης της πινακίδας kVA. | |
| Απώλειες φορτίου βάσει θερμοκρασίας αναφοράς 85 °C. | |
| Καμία απώλεια φορτίου (σε βατ) | +/- 94W |
| Πλήρης απώλεια φορτίου (σε βατ) | +/- 357W |
Προδιαγραφές
| 10kva-500kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,8 έως 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Σχέδια σχεδιασμού
Συσκευές
Εικόνες παραγωγής
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
