| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | SCB10-2500/15 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $10000-$100000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | Τρία. | Κατηγοριακή δυναμικότητα: | 2500KVA ή προσαρμόστε |
|---|---|---|---|
| Μέθοδος ψύξης: | AN/AF | Τεχνική ένταση: | 13200 |
| Δυναμική τάση: | 480Y/277 | πρότυπο: | AS60076 |
| Βασικό υλικό: | Χάλυβας πυριτίου | Αύξηση της θερμοκρασίας: | 100℃ |
| Υψηλό φως: | Μετασχηματιστής ηλεκτρικής διανομής από επωξική ρητίνη,Μετασχηματιστής ηλεκτρικής διανομής 2500kva,Μετασχηματιστής από επωξική ρητίνη 13200V |
||

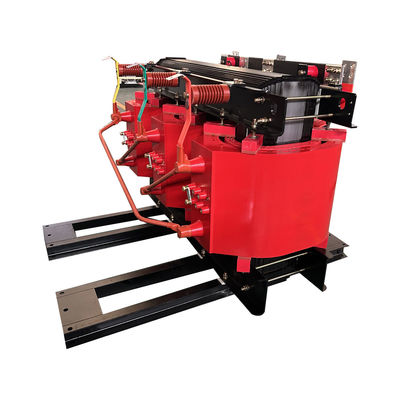

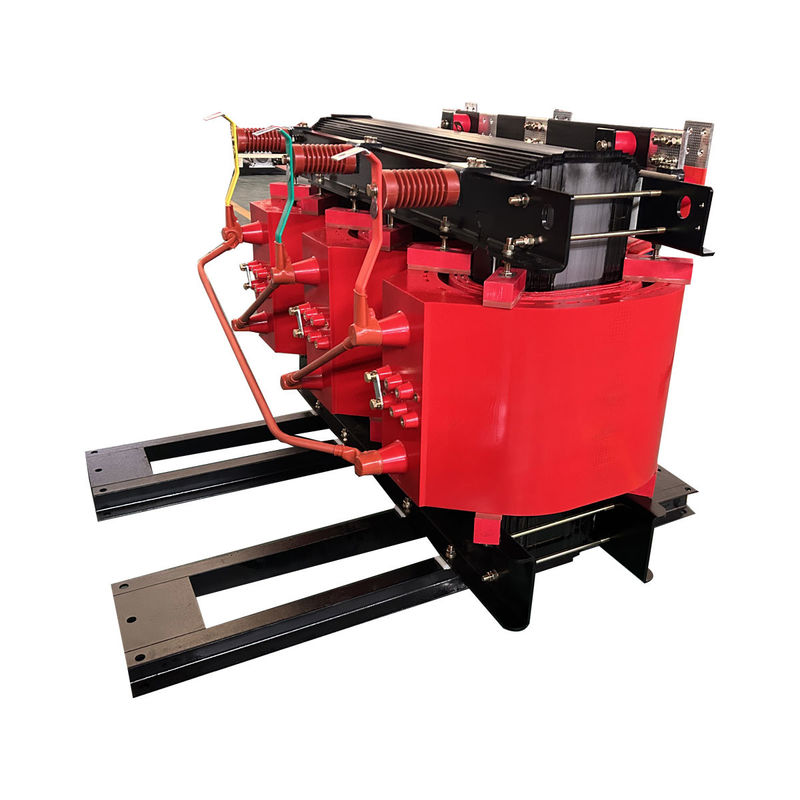

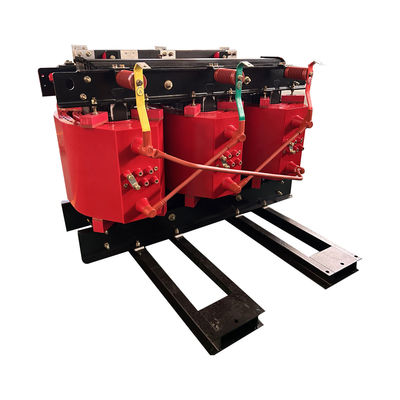

2500kva ξηρός τύπος Εποξυδερκός Στάπ Ντάουν ηλεκτρικός μετασχηματιστής διανομής 13200V έως 480V
Χαρακτηριστικό απόδοσης
1) Ο πυρήνας σιδήρου είναι κατασκευασμένος από υψηλής ποιότητας χαλύβδινο φύλλο από πυρίτιο. Η επιφάνεια είναι επικαλυμμένη με αντι-διάβρωση και καλή διάχυση θερμότητας για να εξασφαλιστεί η χαμηλή απώλεια και αντοχή στον διάβρωση του μετασχηματιστή.
2) Η περιστροφή υψηλής τάσης έχει συνεχή πτώση κάτω από τον δίσκο με έναν αγωγό λωρίδας (αλουμινίου ή χαλκού) και διπλή στρώση μόνωσης.
3) Η περιτύλιξη χαμηλής τάσης είναι κατασκευασμένη από φύλλο αλουμινίου ή χαλκού και τυλιγμένη με απομονωτικό φύλλο προετοιμασμένο με αιποξυλική ρητίνη.
4) The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) Στον θάλαμο χύτευσης υπό κενό, η ρητίνη χύνεται στο καλούπι για να σκληρύνει και να σχηματίσει μια δομή σώματος FRP υψηλής αντοχής.
δομικά χαρακτηριστικά
Κύρια δεδομένα
| Τύπος | Ξηρός τύπος, χυτοπλαστική |
| Αριθμός μοντέλου | SCB10-2500KVA/15~0.4KV |
| Φάσεις | 3 |
| Ονομαστική ικανότητα |
2500kVA
|
| Τύπος μόνωσης | Α/Χ |
| Μέθοδος ψύξης | ΑΕ/ΑΕ |
| Πρωτογενής τάση | 13200V |
| Δευτερογενής τάση | 480Y/277 |
| Ομάδα διανυσμάτων |
Dy11
|
| Πεδίο απόκτησης | ± 2 × 2.5 |
| Διορισμένη συχνότητα | 50Hz/60Hz |
| Αύξηση της θερμοκρασίας | 100°C |
| Αντίσταση | 50,7% |
| Χωρίς απώλεια φορτίου | 2070W |
| Απώλεια κατά το φορτίο ((120°C) | 8780W |
| Υλικό επικάλυψης | Αλουμίνιο ή χαλκό |
| Ποσοστό ΠΕ | IP00 έως IP54 |
|
Βάρος
|
11500 |
| Υλικό πυρήνα | Χάλυβα πυριτίου |
| Τύπος | ANSI,IEC |
| Πιστοποιημένο | CE/ISO |
Προδιαγραφές
| Ονομαστική ικανότητα | Υψηλή τάση | Χαμηλά | Σύμβολο σύνδεσης | Χωρίς απώλεια φορτίου | Απώλεια επί φορτίου | Χωρίς ρεύμα φορτίου | Βάρος | Ανεξαρτησία μικρού κυκλώματος |
| (KVA) | (KV) | Τετάρτη | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Ναι. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
δομικά χαρακτηριστικά
1)Ο πυρήνας του σιδήρου είναι κατασκευασμένος από υψηλής ποιότητας χαλύβδινο χαλύβδινο.Η επιφάνεια είναι επικαλυμμένη με αντι-διάβρωση και καλή διάχυση θερμότητας για να εξασφαλιστεί η χαμηλή απώλεια και αντοχή του μετασχηματιστή στην διάβρωση.
2) Η περιστροφή υψηλής τάσης έχει συνεχή πτώση κάτω από τον δίσκο με έναν αγωγό λωρίδας (αλουμινίου ή χαλκού) και διπλή στρώση μόνωσης.
3)Η περιτύλιξη χαμηλής τάσης είναι κατασκευασμένη από φύλλο αλουμινίου ή χαλκού και τυλιγμένη με απομονωτικό φύλλο προετοιμασμένο με επωξική ρητίνη.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Στον θάλαμο χύτευσης υπό κενό, η ρητίνη χύνεται στο καλούπι για να στεγνώσει και να σχηματίσει μια δομή σώματος FRP υψηλής αντοχής.
