Φάση: | τρίτη φάση | Κατηγοριακή δυναμικότητα: | 75KVA-50000KVA |
---|---|---|---|
Πρωτογενής τάση: | 12470GrdY/7200 | Δευτερογενής τάση: | 208Y/120 |
Συχνότητα: | 50 / 60 Hz | Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο |
Άνεμος υλικό: | Αργίλιο χαλκού \ | Υλικό: | Φύλλο χάλυβα πυριτίου |
Υψηλό φως: | Μετασχηματιστής 12470v,Πηγαίνετε κάτω από το μετασχηματιστή που είναι τοποθετημένος στο πάτημα,500kva Τριφασικός μετασχηματιστής |

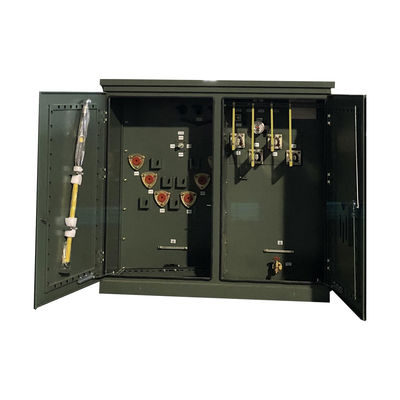

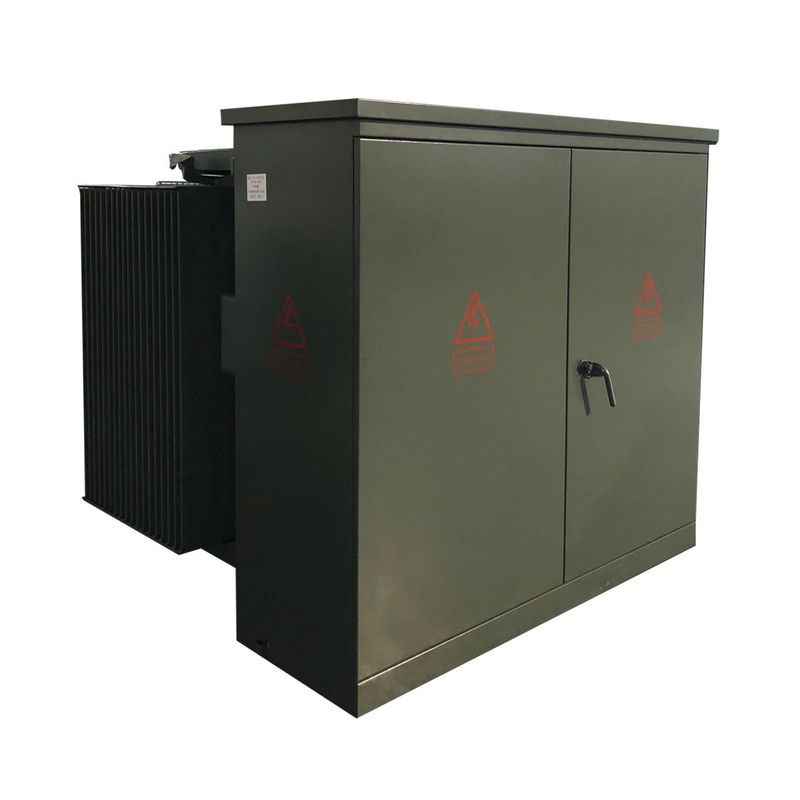

500kva Τριφασικός μετασχηματιστής Step Down 12470v σε 208v
Σύνοψη
Ο μετασχηματιστής τριών φάσεων που είναι τοποθετημένος σε πλακέτα βυθίζει τον διακόπτη φορτίου και την ασφάλεια στην πλευρά υψηλής τάσης του μετασχηματιστή με τον πυρήνα και τις περιέλιξεις του μετασχηματιστή στην ίδια δεξαμενή πετρελαίου,έχει τα πλεονεκτήματα της προηγμένης δομής, αξιόπιστη απόδοση, εξοικονόμηση ενέργειας και μείωση της κατανάλωσης, ευέλικτη χρήση, ισχυρή προσαρμοστικότητα και οικονομικά πλεονεκτήματα.
Περιγραφή
Μπορούμε να κάνουμε αυτό το υποσταθμιστικό σύμφωνα με τις απαιτήσεις των χρηστών και των πελατών σύμφωνα με το σχέδιο / το διάγραμμα μιας γραμμής (SLD) και την ανάγκη τους.V.standard IEC62271-200.HV & LV διαμέρισμα είναι με πλήρη λειτουργία.
1Ο θάλαμος H.V. έχει διάφορες μεθόδους τροφοδοσίας ενέργειας κατά τη δοκιμή της τροφοδοσίας ενέργειας σε 1 φορά, μπορεί επίσης να εγκατασταθεί με συσκευές δοκιμής H.V. για να καλύψει την ζήτηση δοκιμής H.V.
2Ο χώρος μετασχηματισμού μπορεί να επιλεγεί S11, S13 ή άλλος μετασχηματιστής χαμηλής κατανάλωσης πετρελαίου και μετασχηματιστής ξηρού τύπου.Το διαμέρισμα του μετασχηματιστή διαθέτει συστήματα ψύξης αέρα και συστήματα φωτισμού αυτόματης εκκίνησης.
3Το διαμέρισμα χαμηλής τάσης μπορεί να κατασκευαστεί σύμφωνα με τις ανάγκες των χρηστών, υιοθετεί σταθερή ή συναρμολογημένη δομή για να είναι σύστημα παροχής ηλεκτρικής ενέργειας, έχει πολλές λειτουργίες όπως διανομή φωτός,διανομή ισχύος, αντιδραστική ενέργεια, δοκιμές ηλεκτρικής ενέργειας κλπ. για τη βελτίωση της ποιότητας διανομής ενέργειας και την ικανοποίηση του χρήστη.
ΤύποςΕιδικότητα
1- Πρωτογενής διακόπτης.
Μεταμορφωτής κρουσμάτων σε θέση 1.5.
2) 4 θέση διακόπτης διακοπής φόρτωσης,Μπορεί να λειτουργεί με καυτό ραβδί και επιτρέπει ευελιξία στην επισκευή και συντήρηση.
2.συνδέσεις τερματισμού
1)Τα κύρια καλώδια τροφοδοσίας συνδέονται με συνδέσμους αγκώνα.
2)Εξωτερικά σφραγισμένα πηγάδια βρύσης με εισάγοντες ελαστικών.
3)Συμπληρωματικά μπουσόν ή μπουσόν χωρίς μπουσόν.
4) Δευτερογενής τερματισμός Διατίθενται εξωτερικά σφιγμένα σφουγγάρια με NEMA 4-τρύπες, 6-τρύπες. 8-τρύπες, 10-τρύπες ή 12-τρύπες σπαθιά.
3.προστατευτική διάταξη
1) Φυτέτες με ξιφολόγχη με περιοριστικό ρεύμα μερικής εμβέλειας.
2) Συσκευή αυτόματης ενεργείας για την αφαίρεση της πίεσης.
3) Μετρητής επιπέδου πετρελαίου.
4) Μέτρο θερμοκρασίας του ελαίου.
5) Δοκιμαστικό κενού.
6) Βαλβίδα αποχέτευσης με δειγματοληπτή.
7)Τάξη διανομής, συσσωρευτές οξειδίων μετάλλου, 3-36 kV.
8)Τάξη διανομής, κεραυνόφρακτες τύπου βαλβίδας, 3-27 kV.
Τεχνικά σχέδια
Προδιαγραφές
Κατηγοριακή δυναμικότητα | Απώλεια | Μέγεθος (mm) | Βάρος ((kg) | ||||
Χωρίς φορτίο | Απώλεια επί φορτίου | W | D | H | Βάρος του ελαίου (L) | Συνολικό βάρος (kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
