| Ονομασία μάρκας: | WINLEY |
| Αριθμός μοντέλου: | S-1000/5 |
| Τροποποιημένο: | 1Μονάδα |
| τιμή: | $5000-$150000 |
| Πληροφορίες συσκευασίας: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Όροι πληρωμής: | Τ/Τ |

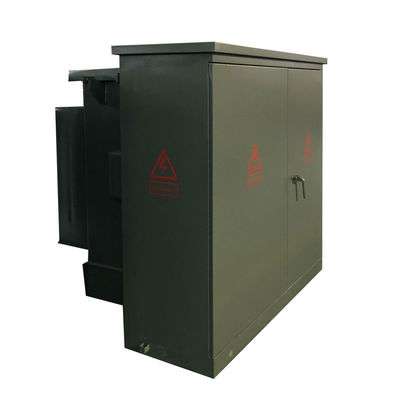

1000 Kva Τριφασικός μετασχηματιστής διανομής 4160v έως 480v
Σύνοψη
Οι μετασχηματιστές διανομής με βύθισμα σε λάδι είναι ισχυροί, αξιόπιστοι και σχεδιασμένοι με γνώμονα το περιβάλλον.Αυτοί οι μετασχηματιστές προσφέρουν αυξημένη αξιοπιστία και προστασία από αστοχίες κρίσιμου εξοπλισμού.Τα χαμηλότερα λειτουργικά έξοδα και οι θερμικές εκπομπές αυτών των μετασχηματιστών τους καθιστούν ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Επιχείρηση | Λειτουργία βήματος προς τα κάτω |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 1MVA (1000 KVA) |
| Ομάδα διανυσμάτων | DYN1 |
| Πρωτογενής τάση | 4160V |
| Πρωτογενής BIL | 60 KV |
| Δευτερογενής τάση | 480Y/277 |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Αντίσταση | 50,75% |
| Κατηγορία διακόπτη διακοπής φορτίου | 300 αμπεριαλίδων, 5 kV |
| Υλικό περιστροφής | Αλουμίνιο/ χαλκό |
| Αποτελεσματικότητα % | 99.20% |
| Καμία απώλεια φορτίου (σε βατ) | +/- 1.300W |
| Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 8,500W |
Ειδικότητα
1)Το τμήμα του μετασχηματιστή και το τμήμα του κιβωτίου ελέγχου της παραλλαγής των Ηνωμένων Πολιτειών, του οποίου το τμήμα του μετασχηματιστή είναι πλήρως σφραγισμένη δομή,και το μονωτικό έλαιο μπορεί να είναι δύο είδη ελαίου υψηλής σημείας ανάφλεξης ή συνηθισμένου ελαίου.

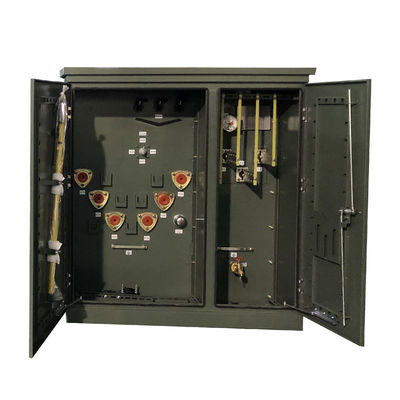

2)Το ντουλάπι ελέγχου χωρίζεται σε ένα δωμάτιο υψηλής τάσης και ένα δωμάτιο χαμηλής τάσης.
3)Το δωμάτιο υψηλής τάσης είναι εξοπλισμένο με: πρίζα καλωδίου υψηλής τάσης, ηλεκτροσόκ, χειριστή λειτουργίας διακόπτη φορτίου, χειριστή διακόπτη κλήσης μη διέγερσης, ασφαλιστήρα, βαλβίδα αποδέσμευσης πίεσης,θερμόμετρο, μετρητής πίεσης, μετρητές θέσης πετρελαίου, πρίζες γεμίσματος πετρελαίου, βαλβίδες αποστράγγισης πετρελαίου κλπ., διακόπτες φόρτωσης, διακόπτες κλιματισμού, ασφάλειες πλέγματος κλπ.βυθίζονται όλα στο λάδι του μετασχηματιστή μαζί με τον πυρήνα του μετασχηματιστήΤο καλώδιο υψηλής τάσης και ο μετασχηματιστής συνδέονται με συνδέσμους καλωδίου αγκώνα.
4)Η πλευρά χαμηλής τάσης μπορεί να τοποθετηθεί με διακόπτες αέρα, μετασχηματιστές ρεύματος, καθώς και μετρητές ηλεκτρικής ενέργειας, αμπερόμετρα και βολτμέτρα,και τα κυκλώματα εξόδου και οι συσκευές αντιστάθμισης χωρητικότητας μπορούν να ρυθμιστούν σύμφωνα με τις ανάγκες του χρήστη.
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Τεχνικά σχέδια
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
|
