| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-500/15 |
| Ποσότητα παραγγελίας min: | 1Μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000set/month |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 500KVA ή προσαρμοσμένο |
|---|---|---|---|
| Πρωτογενής τάση: | 13800V | Δευτερογενής τάση: | 208Y/120V |
| Αποτελεσματικότητα: | > 99,10% | Αύξηση της θερμοκρασίας: | 65°C |
| Αντίσταση (τυπική): | 50,0-7,5% Τυπικό | Κατηγορία Ψύξης: | ΟΝΑΝ; Αυτοψύχεται |
| Υψηλό φως: | Μετασχηματιστής 500Kva,Μετασχηματιστής 13800v,Μετασχηματιστής τύπου 3-Φάσης |
||

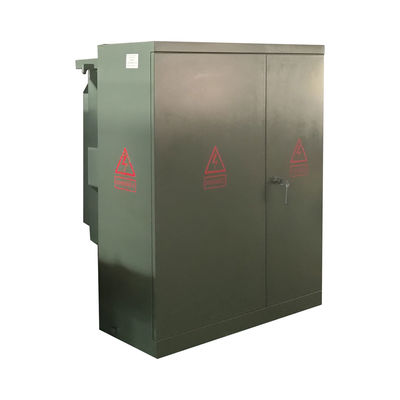

500 Kva 3 φάσεων μετασχηματιστικό λάδι τύπου 13800v έως 208v
Απόδοση
1. οι μετασχηματιστές που τοποθετούνται σε πλακέτες κατασκευάζονται με ονομαστική ισχύ έως 10000 kVA.
2Ο μετασχηματιστής που τοποθετείται σε πλακέτα σχεδιάζεται και δοκιμάζεται σύμφωνα με πρότυπα όπως CSA, IEEE c.57, και DOE, κατά περίπτωση.

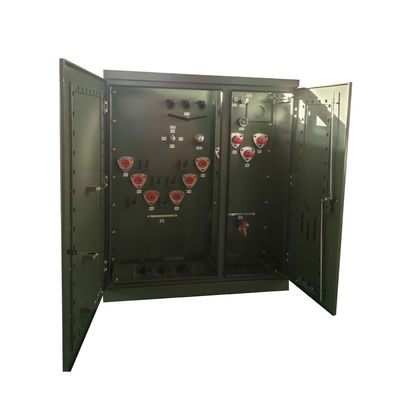

3Ο μετασχηματιστής χωρίζεται σε δύο μέρη, την μπροστινή καμπίνα και την πίσω καμπίνα.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 500 KVA |
| Ομάδα διανυσμάτων | DYN1 |
| Πρωτογενής τάση | 13200V |
| Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
| Πρωταρχικός Φασόρος | Δέλτα |
| Πρωτογενής BIL | 95 KV |
| Δευτερογενής τάση | 208Y/120 |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής φασόρος | Wye-N |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C Μέσος όρος w/ 80°C Ζεστό σημείο |
| Τάξη ψύξης | ΟΝΑΝ; Αυτοψυγμένο |
| Αντίσταση (τυπική) | 5% |
| Τύπος κύριας σύνδεσης | Νεκρό μέτωπο |
| Υλικό περιστροφής | Χάλυβα |
| Βασικό υλικό | Χάλυβας με προσανατολισμό στα κόκκους |
| Αποτελεσματικότητα % | 990,10% |
| Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 5.000W |
Φωτογραφίες εργοστασίου
Τεχνικά σχέδια
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 |
||
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
