| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-1000/35 |
| Ποσότητα παραγγελίας min: | 1Μονάδα |
| Τιμή: | $5000-$150000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000set/month |
| Φάση: | τρίτη φάση | Δυναμικότητα: | 1000KVA ή προσαρμοσμένο |
|---|---|---|---|
| Πρωτογενής τάση: | 34500V ή προσαρμοσμένο | Δευτερογενής τάση: | 208Y/120 |
| Διανυσματική ομάδα: | Dyn1 | Αύξηση της θερμοκρασίας: | 65°C |
| Αντίσταση (τυπική): | 50,0-7,5% Τυπικό | Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο |
| Υψηλό φως: | Μετασχηματιστής 3 φάσης με βύθισμα σε λάδι,Μετασχηματιστής βυθισμένος σε λάδι 208V,Μετασχηματιστής 1000Kva |
||

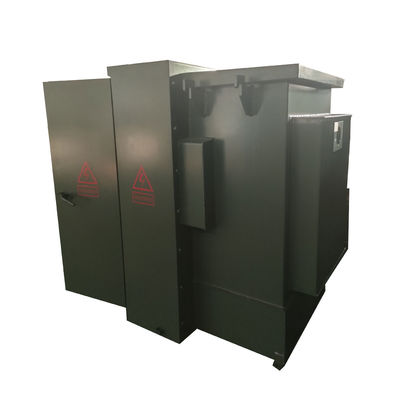

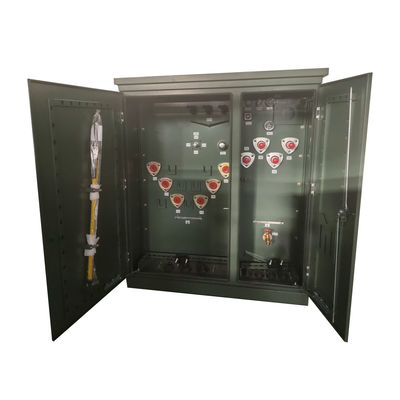

1000 Kva 3 Φάσης Πάρδιο Εφοδιασμένο Μετασχηματιστή 34500V έως 208V
Απόδοση
1)Δεν υπάρχει δεξαμενή αποθήκευσης πετρελαίου το ύψος του μετασχηματιστή μειώνεται,μπορεί να εξοικονομήσει χώρο εγκατάστασης και έξοδα μεταφοράς.
2) Η ελαστικότητα του κυματοειδούς ψυγείου μπορεί να αντισταθμίσει την αλλαγή του όγκου του ελαίου που προκαλείται από την αλλαγή της θερμοκρασίας.
3)Το κουτί είναι η δεξαμενή του κυματοειδούς ψυγείου, όχι μόνο έχει τη λειτουργία ψύξης, αλλά έχει επίσης τη λειτουργία "αναπνοής".
4) το λάδι του μετασχηματιστή δεν έρχεται σε επαφή με τον αέρα,που εμποδίζει αποτελεσματικά το οξυγόνο και το νερό να βυθίζονται στον μετασχηματιστή και οδηγεί σε επιδείνωση της απόδοσης (γήρανση υλικών και ελαίου).
5)Νέα δομή πλεξίματος υψηλής και χαμηλής τάσης, εύλογη διάταξη για σωλήνα και σύνδεση πετρελαίου που αυξάνει την ικανότητα της μηχανικής αντοχής και την αντιαντόπιση.
6)Χρησιμοποιούμε σπειροειδείς βρόχους με διαμήκη πορεία πετρελαίου για να παράγουμε καλύτερη επίδραση ψύξης.Βελτιώνουμε την αποτελεσματική υποστήριξη του τερματικού προσώπου του βρόχου για να ενισχύσουμε την ικανότητα ηλεκτρικής ενέργειας κατά του βραχυκυκλώματος.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 1 MVA (1000 KVA) |
| Ομάδα διανυσμάτων | DYN1 |
| Πρωτογενής τάση | 34500V |
| Τάξη πρωτογενούς τάσης | Τάξη 35 kV |
| Πρωταρχικός Φασόρος | Δέλτα |
| Πρωτογενής BIL | 150 kV |
| Δευτερογενής τάση | 208Y/120 |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής φασόρος | Wye-N |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 55/65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Κάντε κλικ στο μετατροπέα | 5 θέσεις αλλαγή κρουστήρα |
| Αντίσταση | 50,0-7,5% Τυπικό, στόχος 5,75% |
| Τύπος κύριας σύνδεσης | Νεκρό μέτωπο |
| Μέθοδος πρωταρχικής προστασίας από ρεύμα | Συσταμένο, βυθισμένο σε λάδι |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος | -40°C έως +40°C (-50°F έως +104°F) |
| Επίπεδο ήχου | 58 dBA |
| Μέγεθος* | 73 "Δ" x 69 "Δ" x 73 "Η" |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 6,834 λίβρες |
| Αποτελεσματικότητα % | 99.20% |
| Καμία απώλεια φορτίου (σε βατ) | +/- 1.300W |
| Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 8,500W |
Φωτογραφίες εργοστασίου
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Τεχνικά σχέδια
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
