Φάση: | Μία φάση | Δυναμικότητα: | 50Kva ή προσαρμόστε |
---|---|---|---|
Μέθοδος ψύξης: | ΟΝΑΝ; Αυτοψύχεται | Συχνότητα: | 60 Hz |
Πρωτογενής τάση: | 12470GrdY/7200 | Δευτερογενής τάση: | 120/240V |
Αύξηση της θερμοκρασίας: | 65°C | πρότυπο: | ANSI/IEEE |
Υψηλό φως: | 50kva μετασχηματιστής διανομής βυθισμένου σε λάδι,Μετασχηματιστής διανομής 240v βυθισμένος σε λάδι,Μετασχηματιστής ONAN που τοποθετείται σε στύλο |

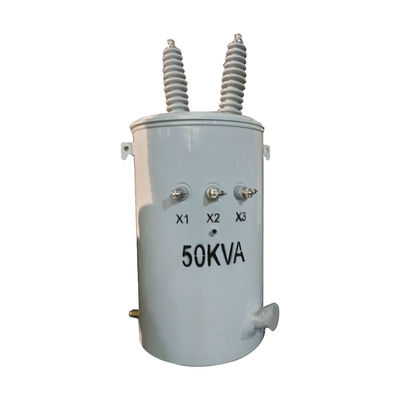

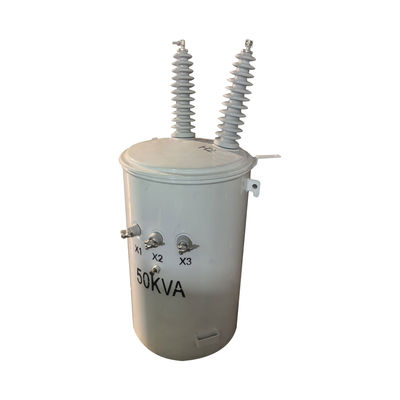

12.4kv 240v 50kva μετασχηματιστής διανομής βυθισμένου σε λάδι μετασχηματιστής μονό φάσης
Περιγραφή
Στο δίκτυο διανομής με αποκεντρωμένη παροχή ενέργειας, ο μονοφασικός μετασχηματιστής έχει σημαντικά πλεονεκτήματα ως μετασχηματιστής διανομής.Μπορεί να μειώσει το μήκος των γραμμών διανομής χαμηλής τάσηςΗ συσκευή χρησιμοποιεί ένα υψηλής αποδοτικότητας εξοικονόμηση ενέργειας σχεδιασμό δομής πυρήνα σιδήρου.Ο μετασχηματιστής χαρακτηρίζεται από την υιοθέτηση της μεθόδου εγκατάστασης ανάρτησης τύπου τοποθέτησης στύλου, μικρού όγκου, μικρών επενδύσεων κατασκευής υποδομών, μείωση της ακτίνας παροχής ηλεκτρικής ενέργειας χαμηλής τάσης και μπορεί να μειώσει τις απώλειες γραμμών χαμηλής τάσης κατά περισσότερο από 60%.Ο μετασχηματιστής υιοθετεί μια πλήρως σφραγισμένη δομή με ισχυρή ικανότητα υπερφόρτωσης, υψηλή αξιοπιστία σε συνεχή λειτουργία, απλή συντήρηση και μακρά διάρκεια ζωής.
Κύρια δεδομένα
Ειδικές προδιαγραφές μετασχηματιστή μονής φάσης 100 kVA | |||
Ενεργειακή απόδοση | CSA C802.1 | Πολικότητα | Συμπληρώματα |
Ασθένεια που προκαλείται από σεξουαλικά | CSA C2.1 | HV/LV Επικάλυψη | Αλουμίνιο |
Κατηγορία ισχύος | 100 kVA | Καμία απώλεια φορτίου | 208w |
Η τάση HV | 12.47kV Δέλτα | Σε απώλεια φορτίου | 753w |
Τετάρτη | 240/120 | Συχνότητα | 60 Hz |
HV BIL | 125 kV | Ομάδα διανυσμάτων | Επτά |
LV BIL | 30kV | Χρώμα | Γκρι |
Διάρκεια | 730 χιλιοστά | Τανκ & Συσκευές | 435 κιλά |
Διάμετρο | 890 χιλιοστά | Βάρος πετρελαίου | 165 κιλά |
Υψόμετρο | 1110 χιλιοστά | Συνολικό βάρος | 675 κιλά |
Αντίσταση | 2.93% | Μέθοδος ψύξης | ΟΝΑΝ |
Προδιαγραφές
10kva-500kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι | ||||||
Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
Τετάρτη | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,8 έως 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Σχέδια σχεδιασμού
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
