Φάση: | τρίτη φάση | Επίπεδο προστασίας περιβλημάτων: | Διάκριση IP20 |
---|---|---|---|
Δυναμικότητα: | 10KVA | Επίπεδο μόνωσης: | Α/Χ |
Πρωτογενής τάση: | 380V 400V 440V 480V προσαρμοσμένο | Δευτερογενής τάση: | 110V/ 120V/ 208V/ 220V/ 230V/ 240V/ 380V/ 415V/ 480V (ή προσαρμοσμένο) |
Συχνότητα: | 50 Hz/60 Hz | Μέθοδος ψύξης: | Φυσικός ή αερόψυξη |
Υψηλό φως: | Μετασχηματιστής απομόνωσης ξηρού τύπου 10kva,Μετασχηματιστής απομόνωσης ξηρού τύπου 400V,Ανεβάστε τον μετασχηματιστή ξηρού τύπου |

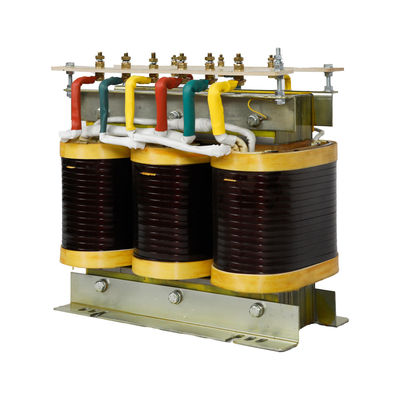

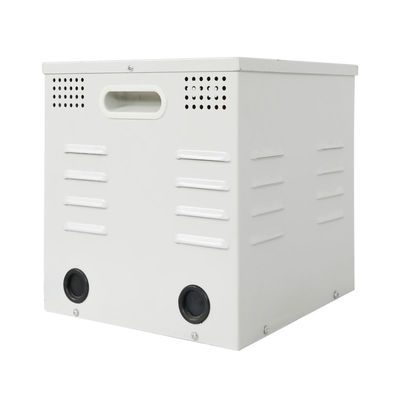

10kva 3 φάσης ξηρός τύπου απομόνωσης μετασχηματιστή βήμα 208V 220V σε 380V 400V
Σύνοψη
Οι μετασχηματιστές τριών συνεκτικών τύπων της σειράς SG χρησιμοποιούνται ευρέως σε τροφοδοσία τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας τροφοδοσίας.Για διάφορους μοχλούς εισόδου και εξόδου τάσης, Εναρμόνιση ομάδων, ρύθμιση του αριθμού και της θέσης των γύρων (συνήθως ± 5%), κατανομή της χωρητικότητας περιστροφής, είναι εξοπλισμένη με μονοφασική δευτερεύουσα περιστροφή, η χρήση κυκλώσεων ευθυγραμμιστή, λαμβάνουν κέλυφος ή όχι,κλπ.
Σύμφωνα με τις απαιτήσεις του χρήστη, το προϊόν μπορεί να σχεδιαστεί και να παραχθεί με σχολαστικότητα.
Κεφαλακια
Ονομασία του προϊόντος | Εργοστάσιο απευθείας πώλησης μετασχηματιστή 208V 220V έως 380V 400V 440V 480V 3 φάσεων 10KVA |
Πρότυπο προϊόντος | SG/QZB/SBK/Ταμείο μετασχηματισμού ισχύος/ZSG/SBDG/EPS UPS |
Υλικό περιστροφής | Τεχνουργήματα από χάλυβα ή αλουμίνιο |
Δυναμικότητα | 0.1KVA-2500KVA |
Τεχνολογία | Προσαρμοσμένο |
Δυναμική τάση | Προσαρμοσμένο |
Συχνότητα | 50/60Hz |
Τύπος σύνδεσης | DYN11/YYN0 |
Επίπεδο μόνωσης | Α/Χ |
Επίπεδο προστασίας περιβλήματος | Διάκριση IP20 |
Δοκιμή στεγανότητας υπό πίεση | Πρωτογενής έως δευτερογενής2,5KV/min· |
Πρωτογενής προς το έδαφος ασφαλείας2,5KV/min· | |
Δευτερογενής προς το έδαφος ασφαλείας1,5KV/min | |
Αντίσταση μόνωσης | Πρωτογενής έως δευτερογενής 2500V>100 megohm· |
Πρωτογενής προς εδάφους ασφαλείας 2500V>100 megohm· | |
Δευτερογενής σε σχέση με την ασφάλεια εδάφους 1500V>100megohm | |
Αντίσταση εδάφους | 25A < 100milliohm |
Δοκιμή έντασης αντοχής επαγωγής | 125Hz / 800V / 60s |
Μέθοδος ψύξης | Φυσική ψύξη ή ψύξη αέρα |
Αύξηση της θερμοκρασίας | ≤ 125K |
Αναλογία μετασχηματισμού | < 3% |
Τρόπος μεταφοράς αέρα | < 3% |
Δυναμική αντίσταση | περίπου 4,5% |
Συνολικές απώλειες | 4% |
Αποτελεσματικότητα | 80% έως 99% |
Θερμοκρασία λειτουργίας | -15°C-40°C (40°C, 90%R.H., 56 ημέρες) |
Θέρμανση αποθήκευσης | -25°C~100°C ((40°C, 90%R.H., 56 ημέρες) |
Πιστοποιητικό | CE,ISO |
Προδιαγραφές
Σχήμα (κβ) |
Πρωτογενής τάση | Δευτερογενής τάση | Ετικέτα ομάδας σύνδεσης | Διάσταση σχήματος | Διάσταση τοποθέτησης | K*J | Η διάσταση του κουτιού | |||||
Bmax | Dmax±5 | Emax | Α | C±5 | Bmax | Dmax±5 | Emax | |||||
SG-10KVA | 660 400 380 200 |
380 220 110 36 |
Ναι. Υ/η Δ/χ Δ/δ |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
SG-15KVA | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
SG-20KVA | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
SG-30KVA | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
SG-50KVA | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
SG-80KVA | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
SG-100KVA | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
SG-300KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-500KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-1000KVA | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
SG-2000KVA | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
SG-3000KVA | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
SG-4000KVA | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
SG-5000KVA | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
SG-6000KVA | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 |
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
